ИБП специального исполнения
Серия 9SE-M20A-2TT10-TF6

Серия 9SE-M20A-2TT10-TF6

Серия 9SE-M20A-2TT10-TF6
Серия 9SE-M20A-2TT10-TF6
Серия 9SE-M20A-2TT10-TF6
Серия 9SE-M20A-2TT10-TF6

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Коэффициент выходной мощности 1 (кВА = кВт)
  • Высокий КПД до 95,5%
  • Холодный старт от батарей
  • Встроенный ручной и автоматический байпас
  • Печатные платы с дополнительным антикоррозионным покрытием
  • Интеллектуальное управление вентиляторами и резервированием
  • Интеллектуальный режим гибернации для экономии электроэнергии
  • Параллельная работа для резервирования или наращивания мощности
  • RS232, RS485, программируемые "сухие контакты" в стандартной комплектации
  • Управление многоуровневым зарядом батарей позволяет существенно увеличить их срок службы
  • Сенсорная ЖК-панель с поддержкой русского языка
  • Функция аварийного отключения EPO (например, для систем пожаротушения)
  • Отдельный вход линии байпаса

Источник бесперебойного питания 9SE-M20A-2TT10-TF6 (далее – ИБП), предназначен для обеспечения непрерывности подачи электропитания переменного тока. ИБП также может использоваться для улучшения качества источника электропитания, удерживая его характеристики в заданных пределах. ИБП представляет собой сочетание преобразователей, переключателей и устройств хранения электроэнергии (аккумуляторных батарей), образующее систему электропитания для поддержания непрерывности питания нагрузки в случае отказа источника энергоснабжения. В ИБП 9SE-M20A-2TT10-TF6 установлена встроенная система климат-контроля, которая используется для поддержания заданной температуры внутри шкафа ИБП. Она имеет два контура. С её помощью происходит охлаждение воздуха внутри шкафа при высоких температурах окружающей среды или обеспечивается поддержание положительной температуры внутри шкафа при низких температурах окружающей среды. Датчики контроля температуры находятся в корпусе системы климат-контроля, предусмотрена возможность подключения внешнего датчика (опционально).

Условия эксплуатации

Изделие выполнено в климатическом исполнении УХЛ1 по ГОСТ 15150-69 и предназначено для уличной эксплуатации при температуре от минус 50°С до плюс 50°С. ИБП предназначены для установки в закрытых помещениях или на открытом воздухе. ИБП устанавливаются на подготовленную ровную горизонтальную поверхность и крепятся анкерными болтами. В основании шкафа ИБП предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество отверстий различного диаметра для установки кабельных вводов по желанию заказчика. Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-96.

Эксплуатационные ограничения: Окружающая среда не должна быть взрывоопасна, не должна содержать токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

Каталог предоставляется по запросу Заказать просчет
Технические характеристики:
Модель 9SE-M20A-2TT10-TF6
Вход Входное напряжение (В) 380/400/415

Диапазон входного напряжения (В) 228-478 при нагрузке <70%; 304-478 при нагрузке 100%

Входная частота (Гц) 40...70

Коэффициент мощности >0,99 при 100% нагрузке, >0,98 при 50% нагрузке

Коэффициент нелинейных искажений тока <3% при 100% нагрузке

Подключение к сети 4 провода (3 фазы+ноль) + РЕ
Выход Мощность системы (кВА=кВт) 20

Коэффициент мощности 1

Форма волны выходного сигнала Синусоидальная

Напряжение (В) 3 фазное 380/400/415 ±1%

Частота (Гц) 50/60± 0,1% (от АКБ)

Несбалансированная нагрузка ≤1-1.5%

Искажение формы волны ≤1,5% линейная нагрузка; ≤ 6% нелинейная нагрузка

КПД 95,5% (ECO режим 98%)

Перегрузочная способность инвертора При нагрузке до 110% - 60 мин., при нагрузке до 125% - 10 мин., при нагрузке до 150% - 1 мин., при нагрузке более 150% - 300 мс
Батарея Напряжение (В) ±240

Внутренние АКБ в комплекте да

Количество внутренних батарейных модулей 6

Горячая замена батарейных модулей да

Количество батарей в одном модуле 40 шт. × 12 В

Максимальный ток заряда АКБ
Другое Дисплей 7.0 ″ цветной сенсорный ЖК дисплей с поддержкой русского языка + светодиодная индикация

Рабочая температура (°С) -50…50

Коммуникационные порты Стандартно RS232+RS485, "сухие контакты", (SNMP опция)

Гальваническая развязка опционально

Подвод кабелей подключения Снизу

Доступ для обслуживания С двух сторон

Вентиляция Принудительная, с контролем скорости вращения вентиляторов

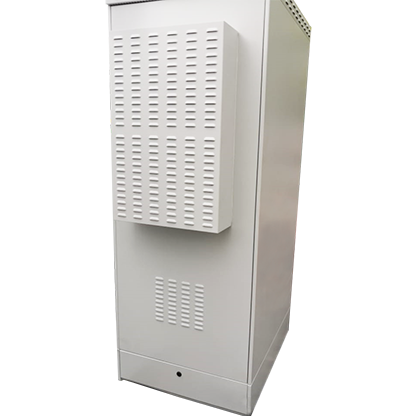

Встроенная система кондиционирования да (кондиционер на задней двери)

Встроенная система обогрева да

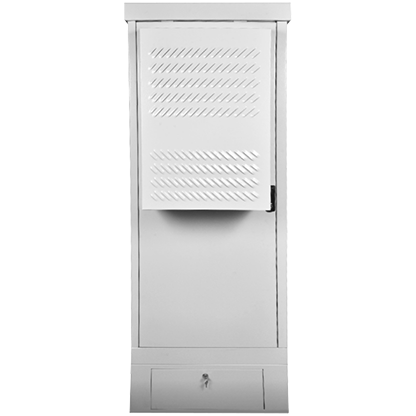

Исполнение Уличный всепогодный напольный шкаф

Габариты (ШхГхВ) (мм) 745×945×1840

Вес (кг) 970
