Батарейные шкафы M533-BAT 30U, 42U
Серия M533-BAT 30U, 42U

M533-BAT480V-28T-HS-1475

M533-BAT480V-28T-HS-1475

M533-BAT480V-40T-HS-2010

M533-BAT480V-40T-HS-2010

N511 1–10 кВА

M533-BAT480V-40x100Ah-2010
  • M533-BAT480V-28T-HS-1475

    M533-BAT480V-28T-HS-1475
  • M533-BAT480V-40T-HS-2010

    M533-BAT480V-40T-HS-2010
  • M533-BAT480V-40x100Ah-2010

    M533-BAT480V-40x100Ah-2010

ОСОБЕННОСТИ СЕРИИ

Батарейный шкаф предназначен для монтажа промышленных аккумуляторных батарей (АБ) и увеличения автономной работы ИБП.

Изготавливаются и реализовываются батарейные шкафы в трех исполнениях:

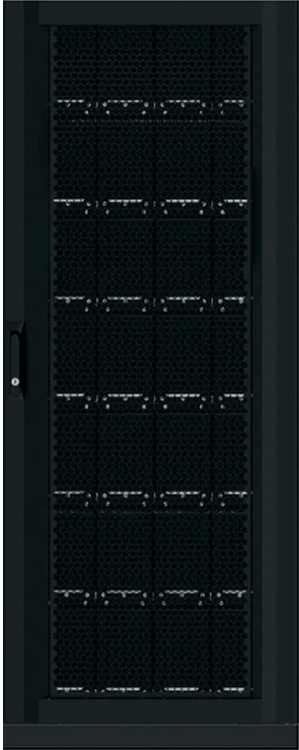

  • M533-BAT480V-28T-HS-1475, высота шкафа 1475 мм (30U), монтаж до 280 АБ ёмкостью 7-9 Ач/12В

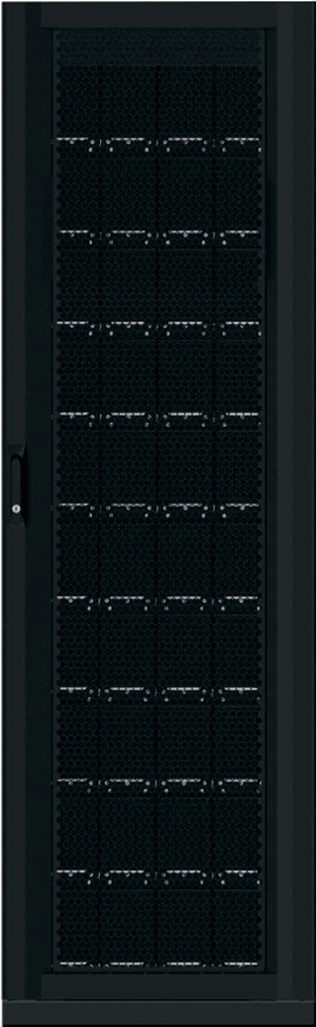

  • M533-BAT480V-40T-HS-2010, высота шкафа 2010 мм (42U), монтаж до 400 АБ ёмкостью 7-9 Ач/12В
  • M533-BAT480V-40x100Ah-2010, высота шкафа 2010 мм (42U), монтаж до 40 АБ ёмкостью 100 Ач/12В
Технические характеристики:
Модель M533-BAT480V-28T-HS-1475 M533-BAT480V-40T-HS-2010 M533-BAT480V-40x100Ah-2010
Напряжение АКБ, В ±216/±192/±240
Количество АКБ 12В (шт) 224/252/280 320/360/400 32/36/40
Количество батарейных ящиков (шт) 28 40 5 полок
Размеры (ШxГxВ), мм 600 x 1100 x 1475 600 x 1100 x 2010 600 x 1100 x 2010
Габариты в упаковке (ШxГxВ), мм 750 x 1220 x 1645 750 x 1220 x 2175 750 x 1220 x 2175
Вес (без АКБ), кг 149 220 215
Вес (с АКБ), кг 1003 1440 1495


Таблица времени батарейной поддержки ИБП М533 от одного или нескольких батарейных шкафов M533-BAT480V-28T-HS-1475

Кол-во батарейных шкафов Мощность, кВА
  20 30 40 60 80 90 100 120 140 150 180 210
1 Батарейный шкаф 55,3 мин 27,3 мин 22,9 мин 13,8 мин 9 мин 6,7 мин 6,4 мин 4,7 мин <3 мин 0 мин 0 мин 0 мин
2 Батарейных шкафа 124,9 мин 64,1 мин 55,3 мин 33,2 мин 22,9 мин 17,3 мин 16,3 мин 13,8 мин 11,1 мин 8,3 мин 6,3 мин 5,0 мин
3 Батарейных шкафа 199,6 мин 102,9 мин 89,4 мин 55,3 мин 38,7 мин 29,0 мин 18,9 мин 22,9 мин 18,8 мин 14,2 мин 11,2 мин 9,1 мин
4 Батарейных шкафа 277,4 мин 142,3 мин 124,9 мин 77,9 мин 55,3 мин 42,0 мин 39,1 мин 33,2 мин 27,2 мин 20,5 мин 16,3 мин 13,4 мин


Таблица времени батарейной поддержки ИБП М533 от одного или нескольких батарейных шкафов M533-BAT480V-40T-HS-2010

Кол-во батарейных шкафов Мощность, кВА
  20 30 40 60 80 90 100 120 140 150 180 210
1 Батарейный шкаф 98,1 мин 63,0 мин 43,4 мин 24,5 мин 15,7 мин 13,6 мин 11,3 мин 8,4 мин 5,7 мин 4,8 мин 2,1 мин 0 мин
2 Батарейных шкафа 222,5 мин 140,0 мин 98,1 мин 61,4 мин 43,4 мин 38,2 мин 32,1 мин 24,5 мин 19,3 мин 17,9 мин 13,6 мин 10,9 мин
3 Батарейных шкафа 359,1 мин 228,0 мин 158,0 мин 98,1 мин 70,4 мин 63,0 мин 54,3 мин 43,3 мин 35,4 мин 33,1 мин 25,3 мин 19,9 мин
4 Батарейных шкафа 500,6 мин 320,0 мин 222,5 мин 137,4 мин 98,1 мин 87,7 мин 75,9 мин 61,4 мин 51,2 мин 48,3 мин 38,2 мин 30,9 мин


Таблица времени батарейной поддержки ИБП М533 от одного или нескольких батарейных шкафов M533-BAT480V-40x100Ah-2010

Кол-во батарейных шкафов Мощность, кВА
  20 30 40 60 80 90 100 120 140 150 180 210
1 Батарейный шкаф 98,1 мин 63,0 мин 43,4 мин 24,5 мин 15,7 мин 13,6 мин 11,3 мин 8,4 мин 5,7 мин 4,8 мин 2,1 мин 0 мин
2 Батарейных шкафа 222,5 мин 140,0 мин 98,1 мин 61,4 мин 43,4 мин 38,2 мин 32,1 мин 24,5 мин 19,3 мин 17,9 мин 13,6 мин 10,9 мин
3 Батарейных шкафа 359,1 мин 228,0 мин 158,0 мин 98,1 мин 70,4 мин 63,0 мин 54,3 мин 43,3 мин 35,4 мин 33,1 мин 25,3 мин 19,9 мин
4 Батарейных шкафа 500,6 мин 320,0 мин 222,5 мин 137,4 мин 98,1 мин 87,7 мин 75,9 мин 61,4 мин 51,2 мин 48,3 мин 38,2 мин 30,9 мин
5 Батарейных шкафов 644,5 мин 415,0 мин 289,9 мин 179,1 мин 127,3 мин 113,6 мин 98,1 мин 79,5 мин 66,6 мин 63,0 мин 50,7 мин 41,9 мин
6 Батарейных шкафов 789,6 мин 512,0 мин 359,1 мин 222,5 мин 158,0 мин 140,0 мин 121,3 мин 98,1 мин 82,1 мин 77,7 мин 63,0 мин 52,5 мин
7 Батарейных шкафов 935,6 мин 610,0 мин 429,5 мин 267,2 мин 189,8 мин 169,0 мин 145,9 мин 117,4 мин 98,1 мин 92,8 мин 75,2 мин 63,0 мин
8 Батарейных шкафов 1082,1 мин 709,0 мин 500,6 312,8 мин 222,5 мин 198,0 мин 170,6 мин 137,4 мин 114,6 мин 108,4 мин 87,7 мин 73,5 мин
9 Батарейных шкафов 1228,9 мин 808,0 мин 572,3 мин 359,1 мин 255,9 мин 228,0 мин 196,3 мин 158,0 мин 131,6 мин 124,4 мин 100,5 мин 84,1 мин
10 Батарейных шкафов 1375,9 мин 907,0 мин 644,5 мин 405,9 мин 289,9 мин 258,0 мин 222,5 мин 179,2 мин 149,1 мин 140,8 мин 113,6 мин 95,0 мин
