Бестрансформаторные ИБП стоечно-напольного исполнения
Серия C511 1-10 кВА

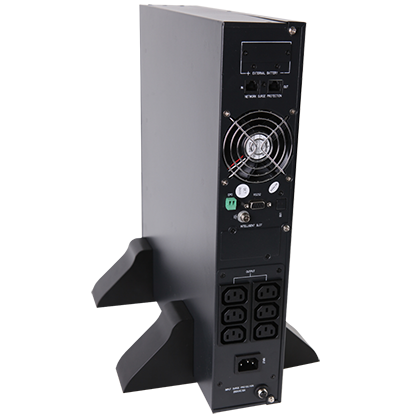

C51101/C51101S

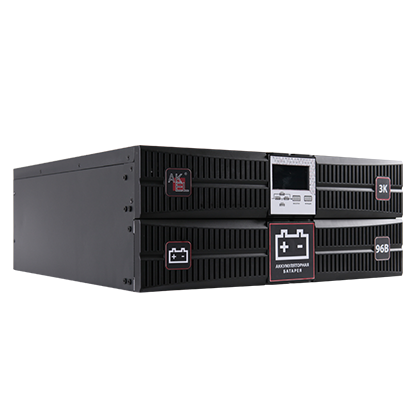

C51102S/C51103S
C51106S/C51110S
-
C51101/C51101S
-
C51102S/C51103S
-
C51106S/C51110S
ОСОБЕННОСТИ СЕРИИ
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Высокий выходной коэффициент мощности 1.0 для ИБП 6-10 кВА
- Многофункциональный ЖК-дисплей
- Активная коррекция коэффициента мощности
- 32-разрядный микропроцессор (выше точность измерений, лучше качественные характеристики выходного напряжения, больше параметров настройки)
- Режим высокой эффективности - позволяет повысить КПД, когда напряжение в электросети не выходит за пределы установленных величин
- Управление батареями по технологии ABM третьего поколения (Advanced Battery Management III) - сложный алгоритм заряда аккумуляторных батарей с режимами заряда постоянным током и постоянным напряжением
- Наличие коммуникационных портов USB и RS-232, внутреннего слота для установки SNMP-карты
- Возможность подключения дополнительных аккумуляторов для увеличения времени автономной работы
- Печатные платы с дополнительным антикоррозионным покрытием
- Функция аварийного отключения EPO (например, для систем пожаротушения)
- Монтаж в стандартный или батарейный шкаф 19”, либо установка в напольном положении
- Внешние батарейные модули
| Модель | C51101S/C51101 | C51102S/C51102 | C51103S/C51103 | C51106S/C51106 | C51110S/C5110 | |
|---|---|---|---|---|---|---|
| Вход | Входное напряжение (В) | 220/230/240 (110…288 L-N) | 220/230/240 (176…288 L-N) | |||
|
|
Частота (Гц) | 40-70 | ||||
|
|
Диапазон входного напряжения на байпасе (В) | 220/230/240 (110…288 L-N) | 220/230/240 (176…288 L-N) | |||
|
|
Коэффициент мощности | ≥0.99 | ||||
|
|
Подключение к сети и нагрузке | 1 фаза 2 провода + РЕ | ||||
| Выход | Мощность (кВА) | 1 | 2 | 3 | 6 | 10 |
|
|
Мощность (кВт) | 0,9 | 1,8 | 2,7 | 6 | 10 |
|
|
Коэффициент мощности | 0,9 | 1 | |||
|
|
Диапазон выходного напряжения (В) | L-N: 220/230/240 ±1% | ||||
|
|
Частота (Гц) | 50/60 ±0,01% (при питании инвертора от батареи) | ||||
|
|
Фаза | 1 фаза 2 провода + РЕ | ||||
|
|
Несбалансированная нагрузка | ≤2% при 50% небалансе; ≤5% при 100% небалансе | ||||
|
|
Форма волны выходного сигнала | Чистая синусоида, КНИ <1% | ||||
|
|
Время переключения на батареи (мс) | 0 | ||||
|
|
КПД | 87% | 91% | 90% | 92% | |
|
|
Перегрузочная способность инвертора | 105% - 130% нагрузки - 1 мин.; 130% - 150% нагрузки - 30 сек. | <110% нагрузки - 10 мин.; 110% - 130% нагрузки - 1 мин.; 130% - 150% нагрузки - 30 сек. | |||
| Батарея | Номинальное напряжение шины постоянного тока | 36 В | 72 В | 96 В | 192 В | |
|
|
Количество АКБ 12В | 3 шт. × 9 Ач / Внешние | 6 шт. × 9 Ач / Внешние | 8 шт. × 9 Ач / Внешние | 16 шт. × 9 Ач / Внешние | 16 шт. × 9 Ач / Внешние |
|
|
Максимальный ток заряда встроенного ЗУ | 1А / 8А | 20% от мощности ИБП | |||
| Другое | Коммутационные порты |
Стандартно: RS232, EPO Опционально: сухие контакты, USB (B Type), SNMP плата |
||||
|
|
Дисплей | ЖК дисплей + светодиоды | ||||
|
|
Оповещение | Выход параметров входной сети за допустимые пределы, низкий заряд батареи, перегрузка, сбой в работе ИБП | ||||
|
|
Защита | Низкий заряд батареи, перегрузка, короткое замыкание, превышение температуры, высокое/низкое напряжение на выходе и т.д. | ||||
|
|
Уровень шума на расстоянии 1 м (дБА) | <43 дБА при <70% нагрузки | <45 дБА при <70% нагрузки | <52 дБА при <60% нагрузки | <56 дБА при <60% нагрузки | |
|
|
<47 дБА при >70% нагрузки | <50 дБА при >70% нагрузки | <56 дБА при >60% нагрузки | <58 дБА при >60% нагрузки | ||
|
|
Рабочая температура (°С) | 0…40 | ||||
|
|
Степень защиты | IP20 | ||||
|
|
Относительная влажность | 0...95% (без образования конденсата) | ||||
|
|
Габариты с внутренними АКБ (ШхГхВ), мм | 440×430×86 (2U) | 440×480×173 (4U) | 440×660×173 (4U) | ||
|
|
Габариты с внешними АКБ (ШхГхВ), мм | 440×430×86 (2U) | 440×480×86 (2U) | 440×550×86 (2U) | ||
|
|
Вес с внутренними/внешними АКБ (кг) | 11,5 / 7 | 25 / 8 | 31 / 9 | 59 / 18 | 67 / 21 |
Время автономной работы ИБП серии С511 от внутренних батарей (мин.)*
| модель ИБП | внутренние батареи | |||
|---|---|---|---|---|
| нагрузка 25% | нагрузка 50% | нагрузка 75% | нагрузка 100% | |
| C51101S | 65 | 25 | 15 | 10 |
| C51102S | 65 | 25 | 15 | 10 |
| C51103S | 55 | 22 | 12 | 8 |
| C51106S | 50 | 18 | 11 | 6 |
| C51110S | 25 | 9 | 4 | 2 |
Время автономной работы ИБП серии С511 от внешних батарейных модулей (мин.)**
| модель ИБП | нагрузка | внутренние батареи | +1 ВБМ | +2 ВБМ | +3 ВБМ | +4 ВБМ | +5 ВБМ |
|---|---|---|---|---|---|---|---|
| C51101 | 25% | - | 160 | 360 | 560 | 770 | 980 |
| 50% | - | 65 | 160 | 255 | 360 | 460 | |
| 75% | - | 37 | 95 | 160 | 220 | 290 | |
| 100% | - | 25 | 65 | 110 | 160 | 205 |
| модель ИБП | нагрузка | внутренние батареи | +1 ВБМ | +2 ВБМ | +3 ВБМ | +4 ВБМ | +5 ВБМ | +6 ВБМ | +7 ВБМ | +8 ВБМ | +9 ВБМ | +10 ВБМ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C51102 | 25% | - | 65 | 160 | 255 | 360 | 460 | 562 | 667 | 770 | 873 | 980 |
| 50% | - | 25 | 64 | 110 | 160 | 205 | 252 | 305 | 355 | 407 | 460 | |
| 75% | - | 15 | 37 | 64 | 95 | 125 | 160 | 190 | 220 | 252 | 286 | |
| 100% | - | 10 | 25 | 43 | 63 | 110 | 110 | 135 | 160 | 180 | 205 |
| модель ИБП | нагрузка | внутренние батареи | +1 ВБМ | +2 ВБМ | +3 ВБМ | +4 ВБМ | +5 ВБМ | +6 ВБМ | +7 ВБМ | +8 ВБМ | +9 ВБМ | +10 ВБМ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C51103 | 25% | - | 55 | 135 | 220 | 310 | 400 | 495 | 585 | 677 | 770 | 862 |
| 50% | - | 22 | 55 | 95 | 135 | 180 | 220 | 263 | 310 | 360 | 400 | |
| 75% | - | 12 | 31 | 55 | 80 | 110 | 136 | 165 | 192 | 220 | 250 | |
| 100% | - | 8 | 22 | 37 | 55 | 75 | 95 | 115 | 136 | 160 | 180 |
| модель ИБП | нагрузка | внутренние батареи | +1 ВБМ | +2 ВБМ | +3 ВБМ | +4 ВБМ | +5 ВБМ | +6 ВБМ | +7 ВБМ | +8 ВБМ | +9 ВБМ | +10 ВБМ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C51106 | 25% | - | 50 | 120 | 195 | 270 | 360 | 440 | 520 | 605 | 690 | 770 |
| 50% | - | 18 | 45 | 77 | 115 | 150 | 195 | 232 | 272 | 315 | 360 | |
| 75% | - | 11 | 27 | 50 | 70 | 95 | 120 | 145 | 170 | 195 | 220 | |
| 100% | - | 6 | 19 | 32 | 47 | 65 | 100 | 120 | 140 | 162 | 185 |
| модель ИБП | нагрузка | внутренние батареи | +1 ВБМ | +2 ВБМ | +3 ВБМ | +4 ВБМ | +5 ВБМ | +6 ВБМ | +7 ВБМ | +8 ВБМ | +9 ВБМ | +10 ВБМ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C51110 | 25% | - | 25 | 60 | 105 | 150 | 195 | 240 | 290 | 340 | 390 | 440 |
| 50% | - | 9 | 24 | 41 | 60 | 82 | 105 | 130 | 150 | 175 | 195 | |
| 75% | - | 4 | 14 | 24 | 35 | 47 | 60 | 75 | 90 | 105 | 120 | |
| 100% | - | 2 | 9 | 16 | 24 | 32 | 41 | 50 | 60 | 70 | 85 |
*Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
**Время автономной работы рассчитано при коэффициенте выходной мощности 0,8.
