Модульные бестрансформаторные ИБП
Серия M533 H2010 (20–300кВА)

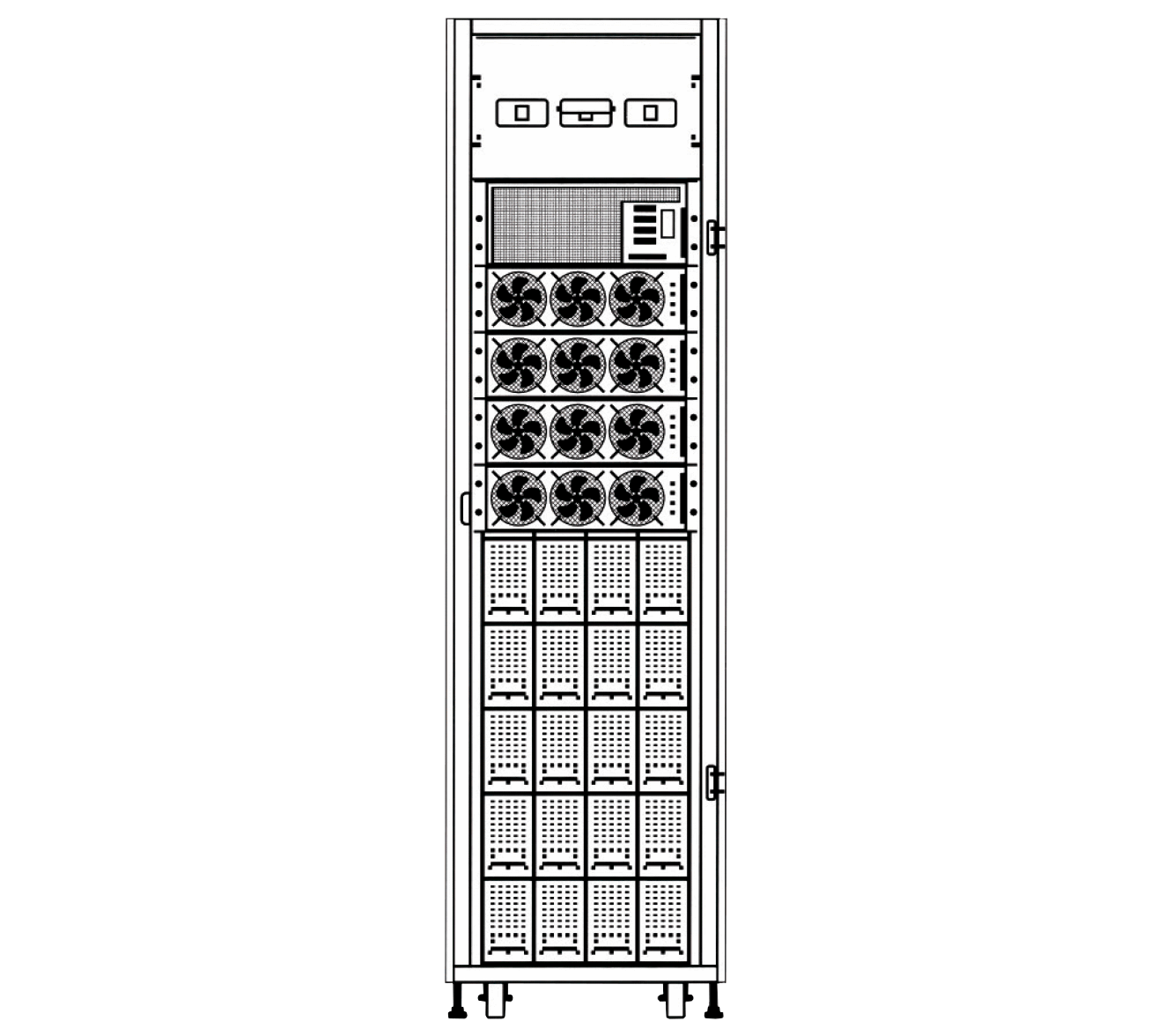

M533 H2010 S 120–30 кВА

M533_H2010_S_120–30
M533_H2010_S_120–30
M533_H2010_S_120–30
M533_H2010_S_120–30

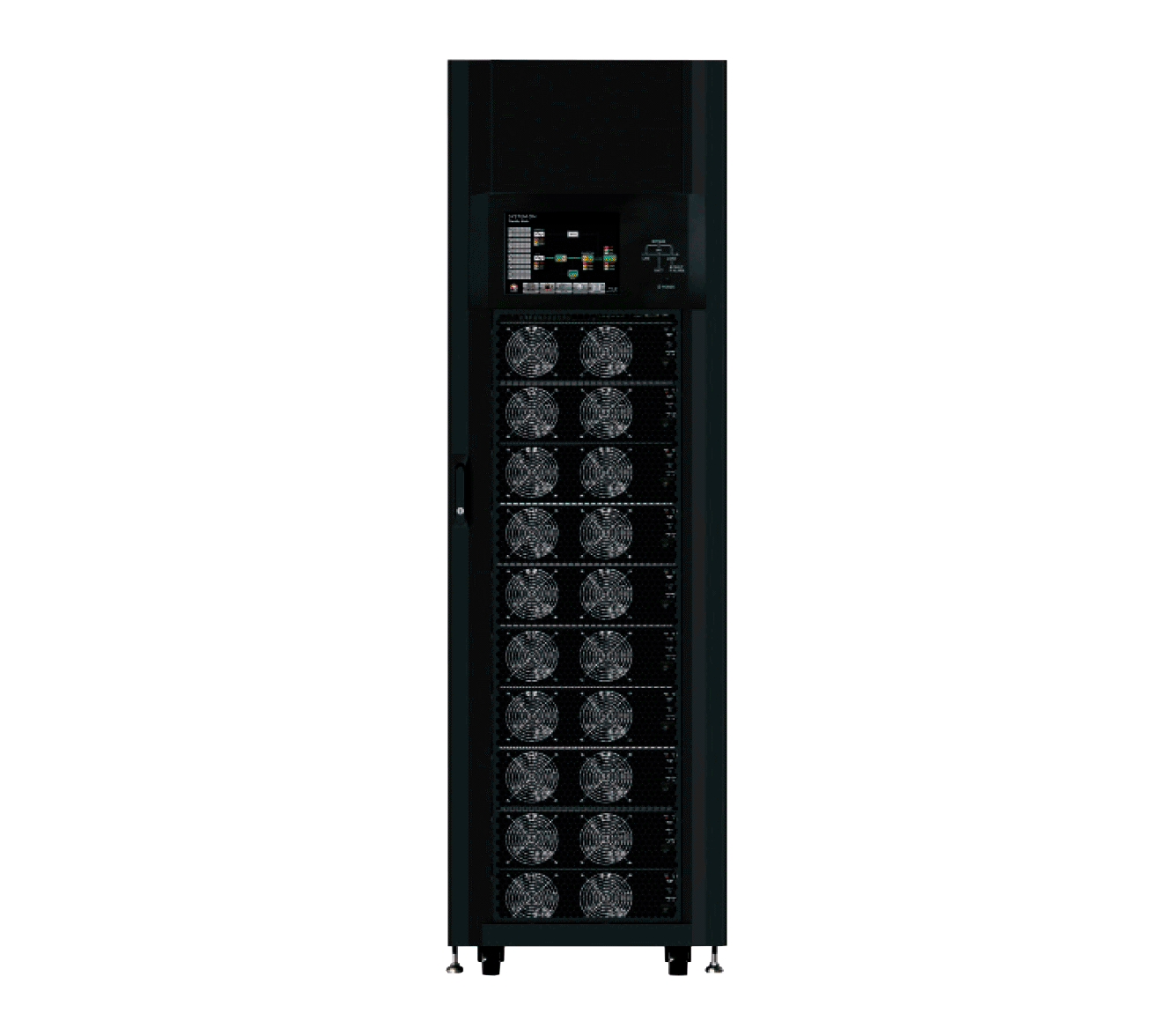

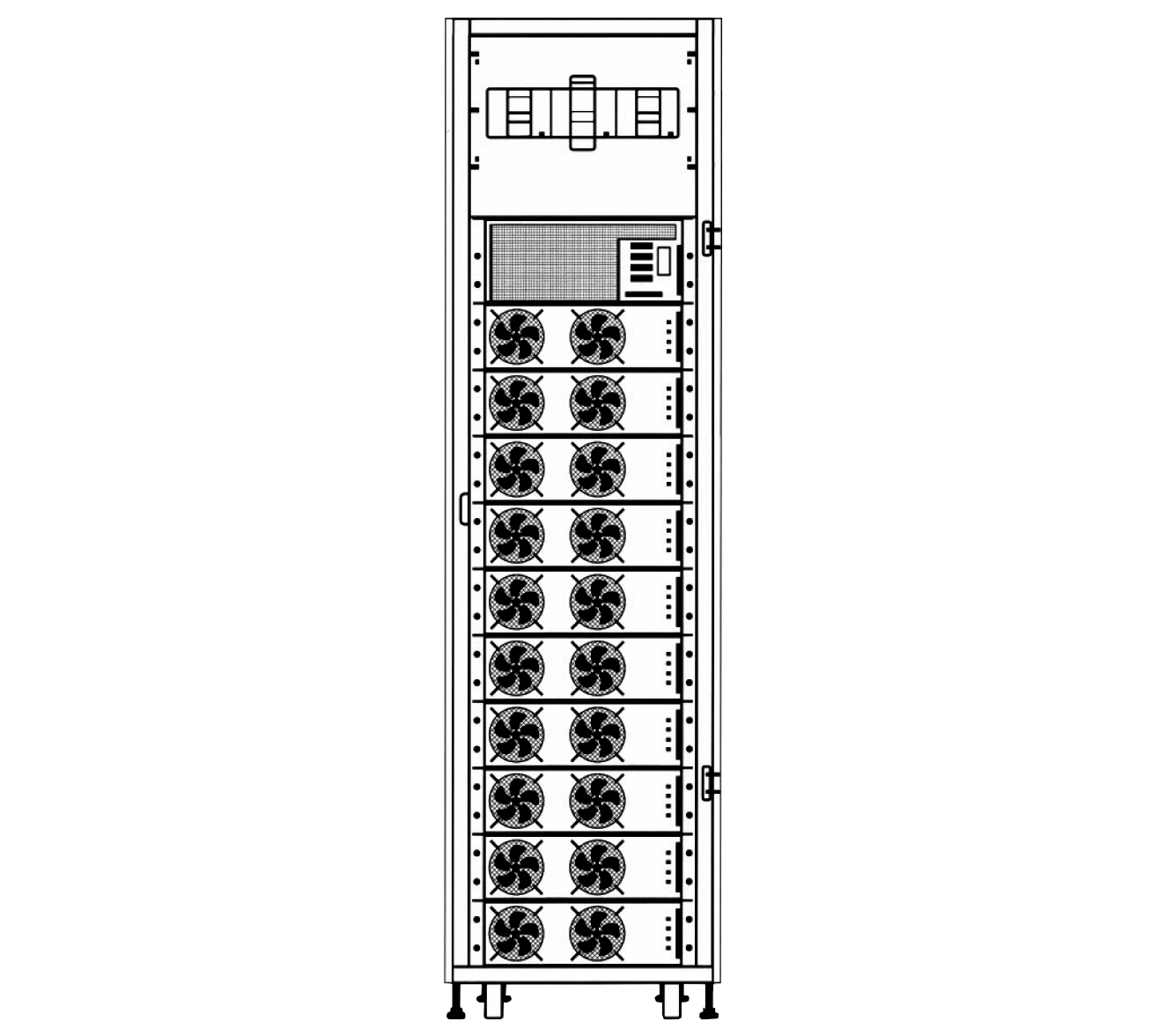

M533 H2010 S 200–20 кВА

M533_H2010_S_200–20
M533_H2010_S_200–20
M533_H2010_S_200–20
M533_H2010_S_200–20

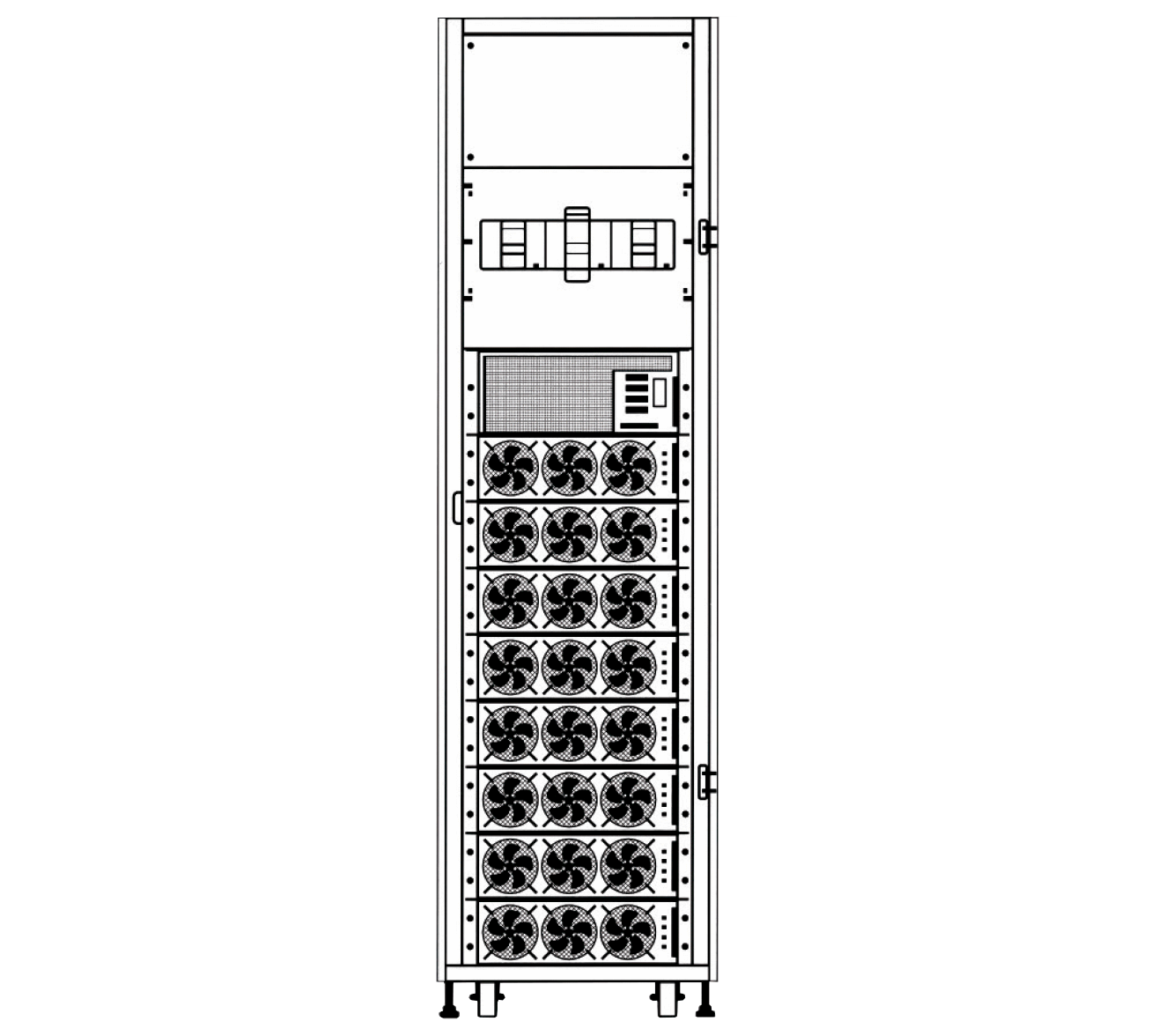

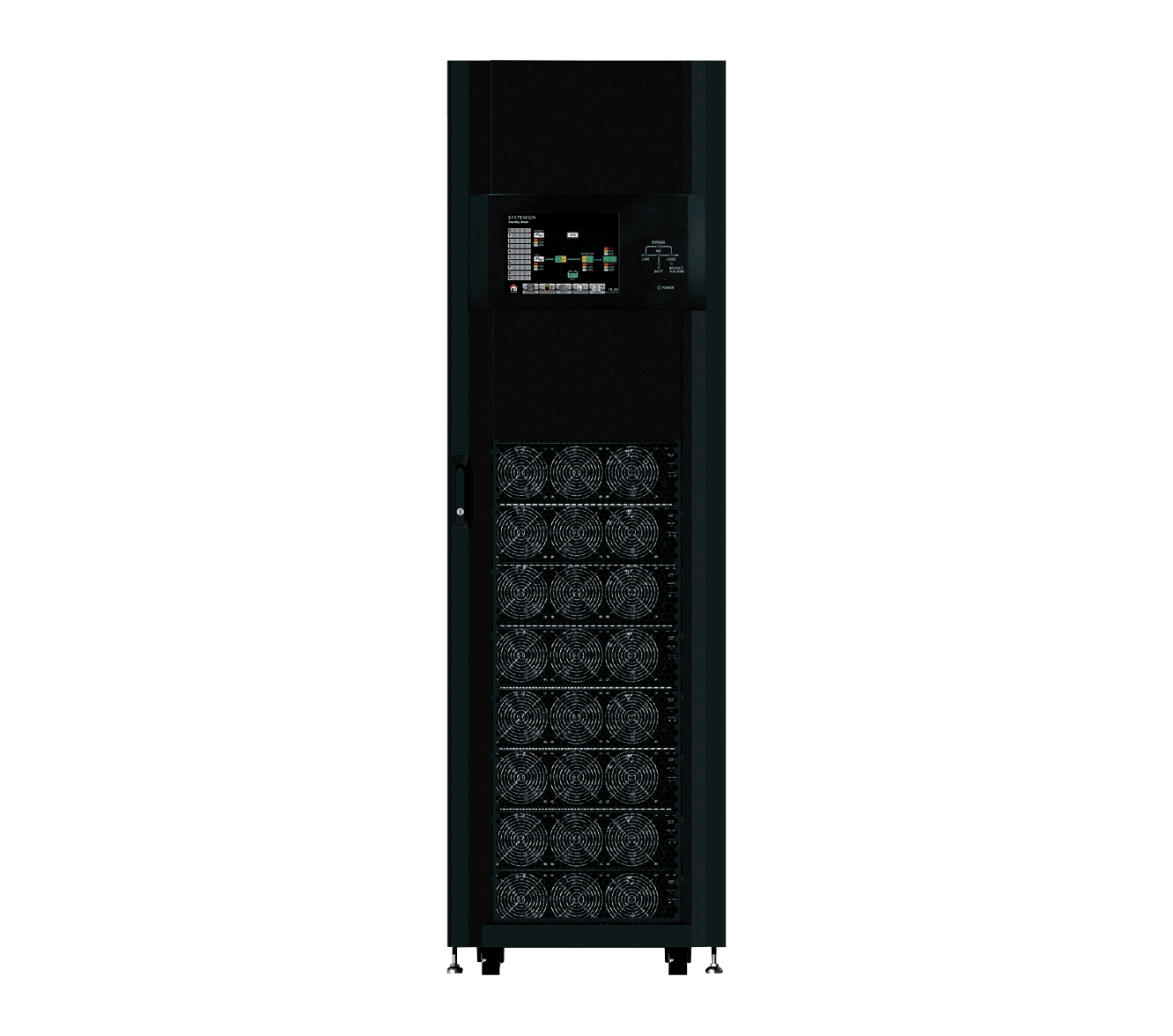

M533 H2010 S 210–30 кВА

M533_H2010_S_210–30
M533_H2010_S_210–30
M533_H2010_S_210–30
M533_H2010_S_210–30

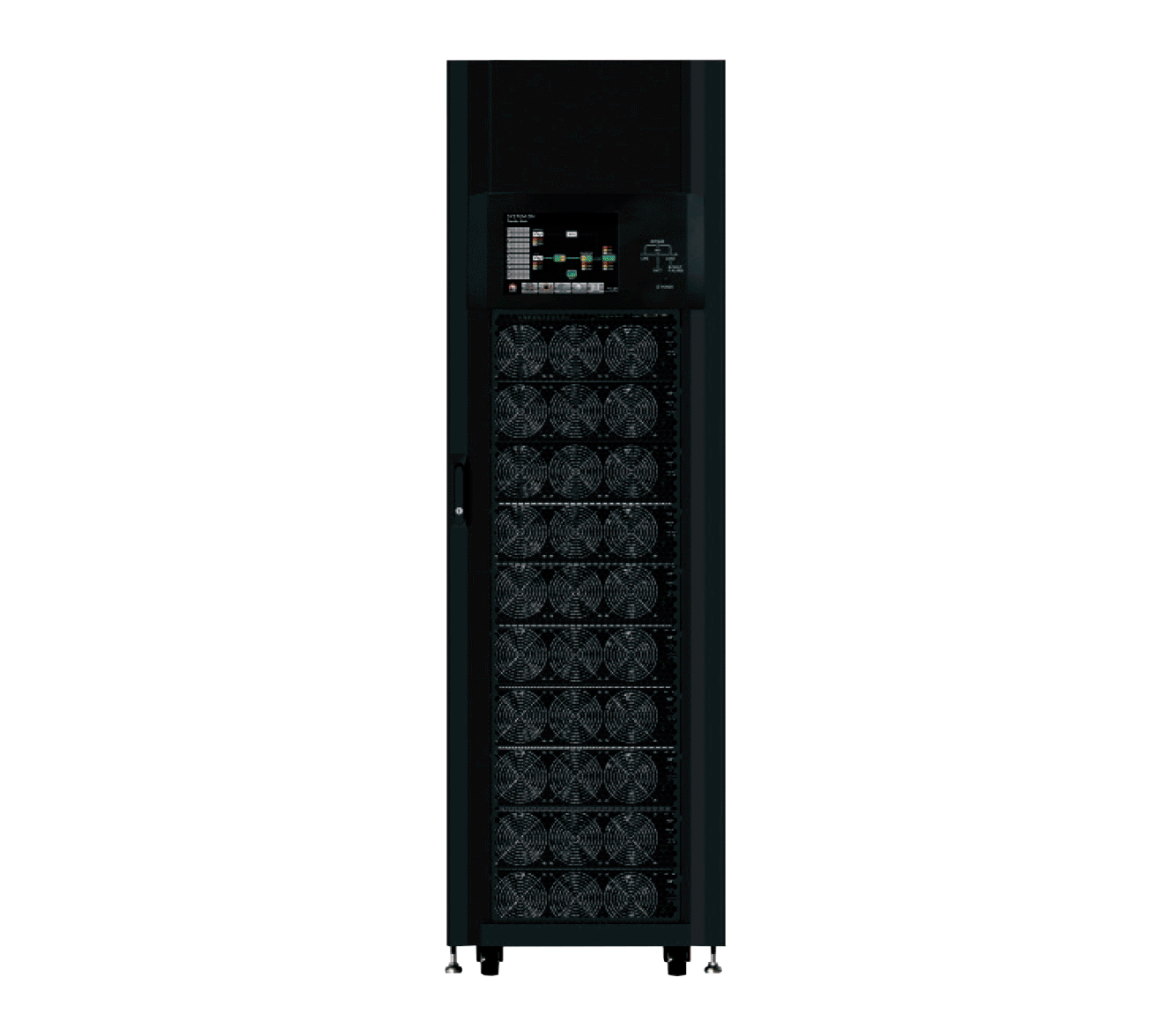

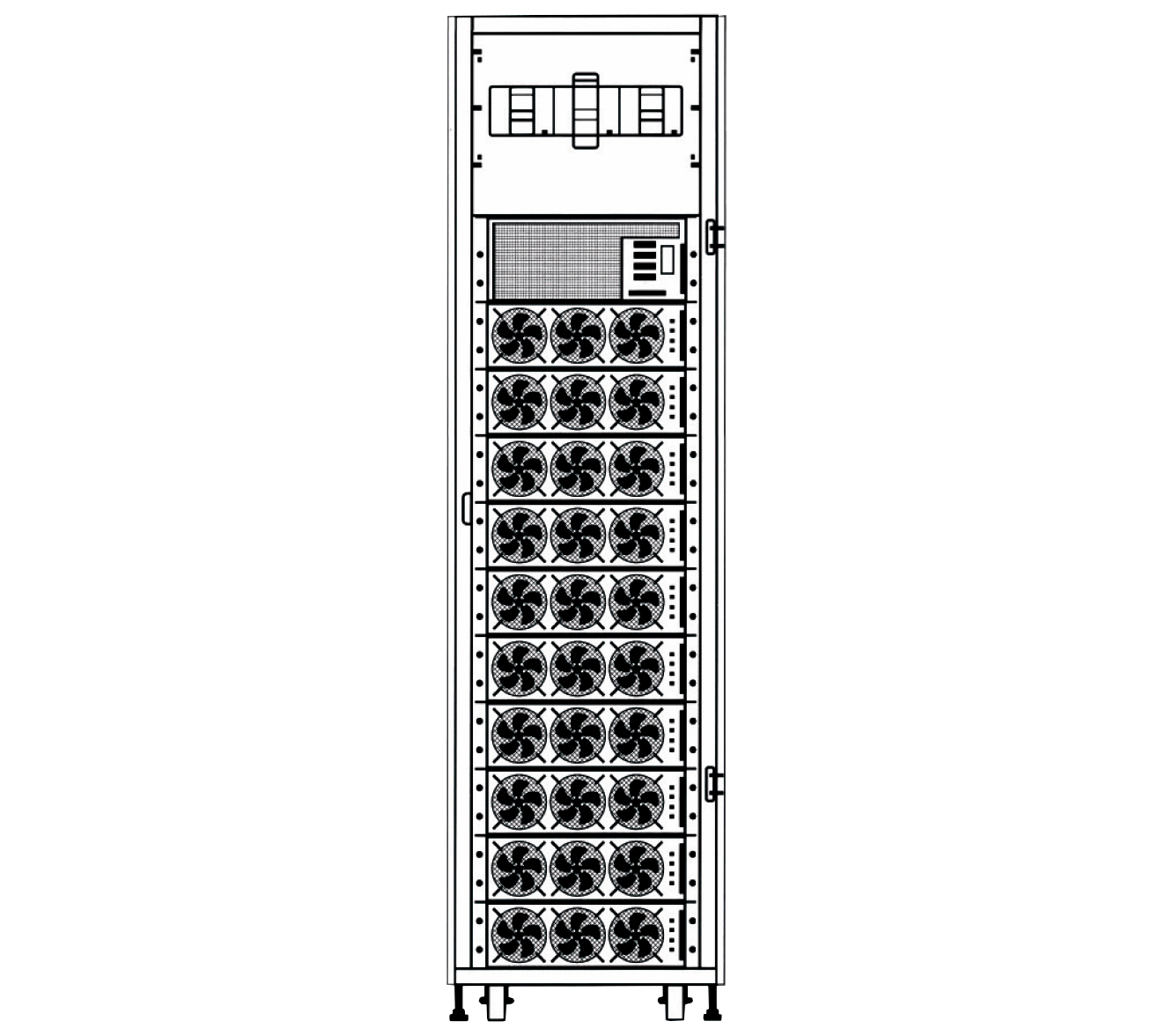

M533 H2010 S 300–30 кВА

M533_H2010_S_300–30
M533_H2010_S_300–30
M533_H2010_S_300–30
M533_H2010_S_300–30
  • M533 H2010 S 120–30 кВА

    M533_H2010_S_120–30
  • M533 H2010 S 200–20 кВА

    M533_H2010_S_200–20
  • M533 H2010 S 210–30 кВА

    M533_H2010_S_210–30
  • M533 H2010 S 300–30 кВА

    M533_H2010_S_300–30

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Возможность горячей замены
  • Высокий КПД до 94,5%
  • Дублированная плата управления
  • Холодный старт батарей
  • Интеллектуальное управление вентилятором и резервированием
  • N+1 или N+X параллельная работа
  • Допустима 100% несбалансированная нагрузка
  • Функция преобразования частоты (60Гц в 50Гц или 50Гц в 60Гц)
  • Тест батареи разрядом на сеть
  • Функция аварийного отключения EPO (например, для систем пожаротушения)
  • Помощь при поиске отказов (FTM)
  • Программируемые сухие контакты
  • 10-дюймовая сенсорная ЖК-панель
  • Батарейный шкаф
Технические характеристики:
Модель   М533-120-30KHV-2010-S М533-200-20KHV-2010 М533-210-30KHV-2010 М533-300-30KHV-2010

Силовые модули M533-30KHV M533-20KHV M533-30KHV M533-30KHV

Max. количество
силовых модулей
4 10 8 10

Наличие батарейных
модулей
Встроенные Внешние Внешние Внешние

Max. количество
батарейных модулей
5 НЕТ НЕТ НЕТ
Вход Входное напряжение (В) 380/400/415

Диапазон входного
напряжения (В)
208-478 при нагрузке <70%, 305-478 при 100% нагрузке

Входная частота (Гц) 40...70

Коэффициент мощности >0,99 при 100% нагрузке, >0,98 при 50% нагрузке

Искажения тока <3% при 100% нагрузке

Подключение к сети 4 провода (3 фазы+ноль) + РЕ
Выход Мощность (кВА=кВт) 120 200 210 300

Коэффициент мощности 1

Форма волны
выходного сигнала
Синусоидальная

Напряжение (В) L-L: 380/400/415 ±1%

Частота (Гц) 50/60 ± 0.1% (при работе инвертора от АКБ)

Время переключения
на байпас (мс)
0

КПД До 94,5%

Перегрузочная способность
инвертора
110% нагрузка 60 минут, 125% нагрузка 10 минут, 150% нагрузка 1 минута, > 150% нагрузка 200 мс
Батарея Напряжение (В) ±216 (±192/±240 программируется)

Количество АБ 12В (шт) 32/36/40 × 12 В (в батарейной ячейке 10 шт. 9Ач, всего ячеек на полке/батарейный модуль 4 шт.)

Температурная
компенсация заряда
да

Зарядный ток силового
модуля (А)
8 6 8 8
Другое Дисплей 5.7” и 10” ЖК дисплей (опция) + светодиоды

Рабочая температура
(°С)
0...40

Температура хранения
(°С)
-40...70

Относительная
влажность
0%...95% (без образования конденсата)

Коммуникационные
порты
RS232+RS485, «сухие контакты», (SNMP опция)

Степень защиты IP20

Уровень шума 1м (дБ) <55

Габариты силового
модуля (ШхГхВ) (мм)
440×650×132 (3U)

Силовой модуль, вес (кг) 34,5 34 34,5

Габариты (ШхГхВ) (мм) 600×1100×2010 (42U)

Вес (кг) 932 611 549 620
