Модульные бестрансформаторные ИБП
Серия M533А (10–90кВА)

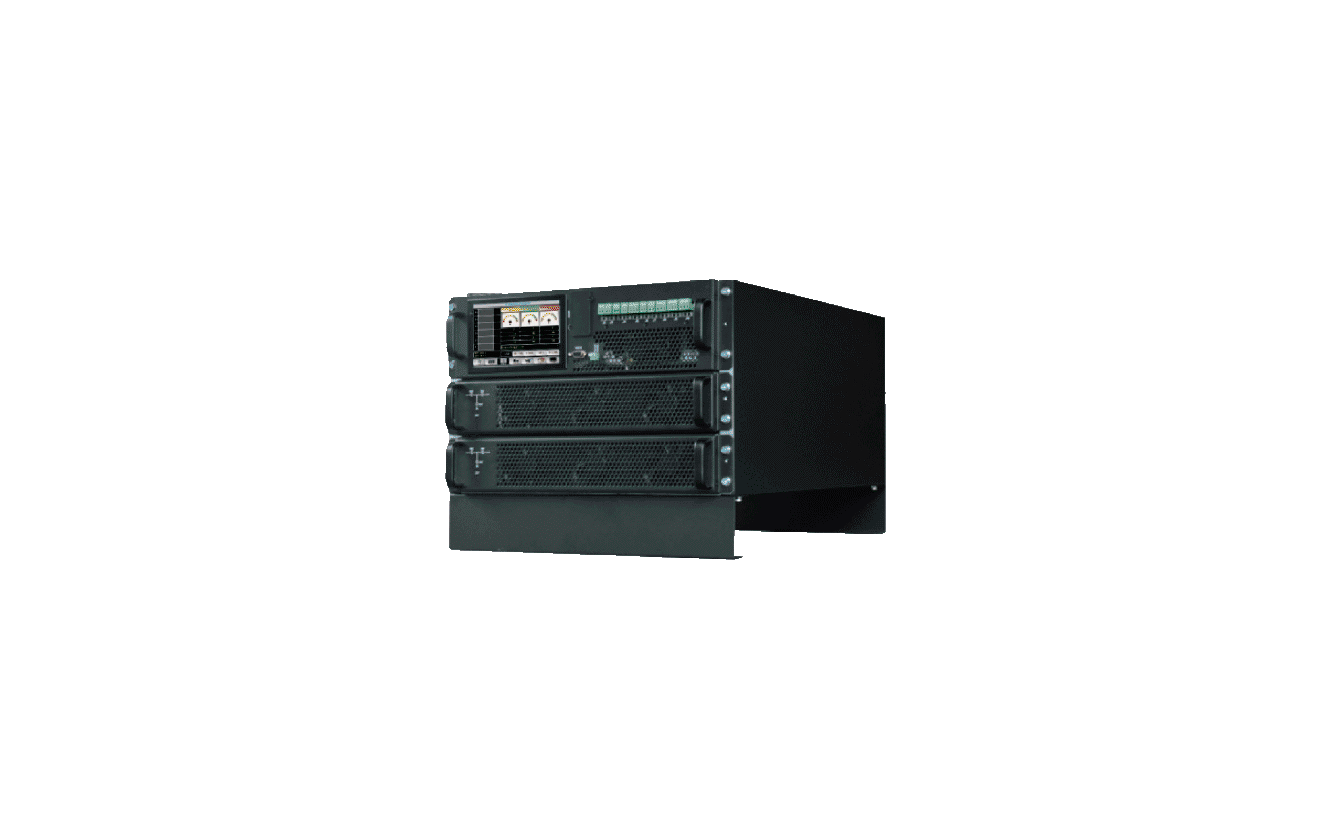

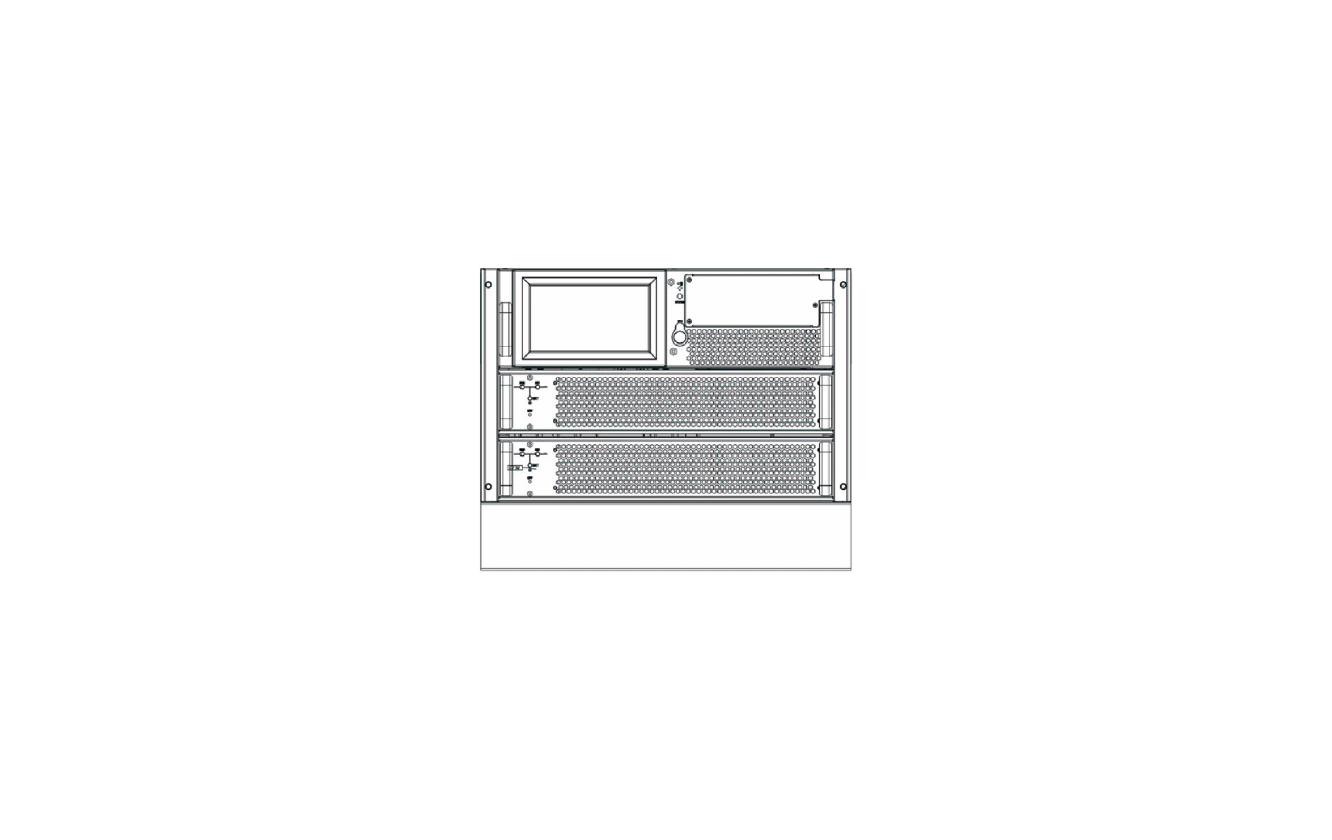

М533А 20-10 кВА
М533А 30-15 кВА

М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV
М533А-20-10KHV.М533А-30-15KHV

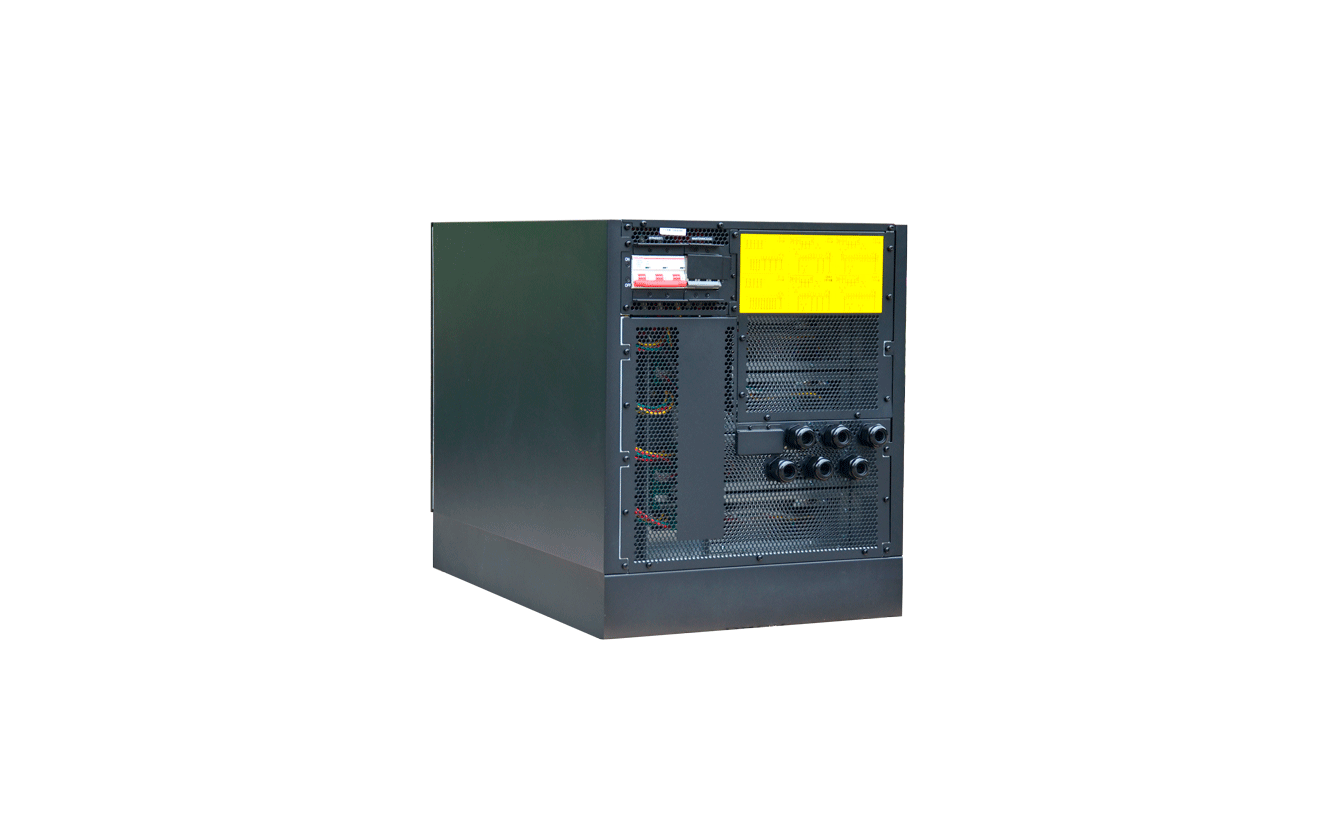

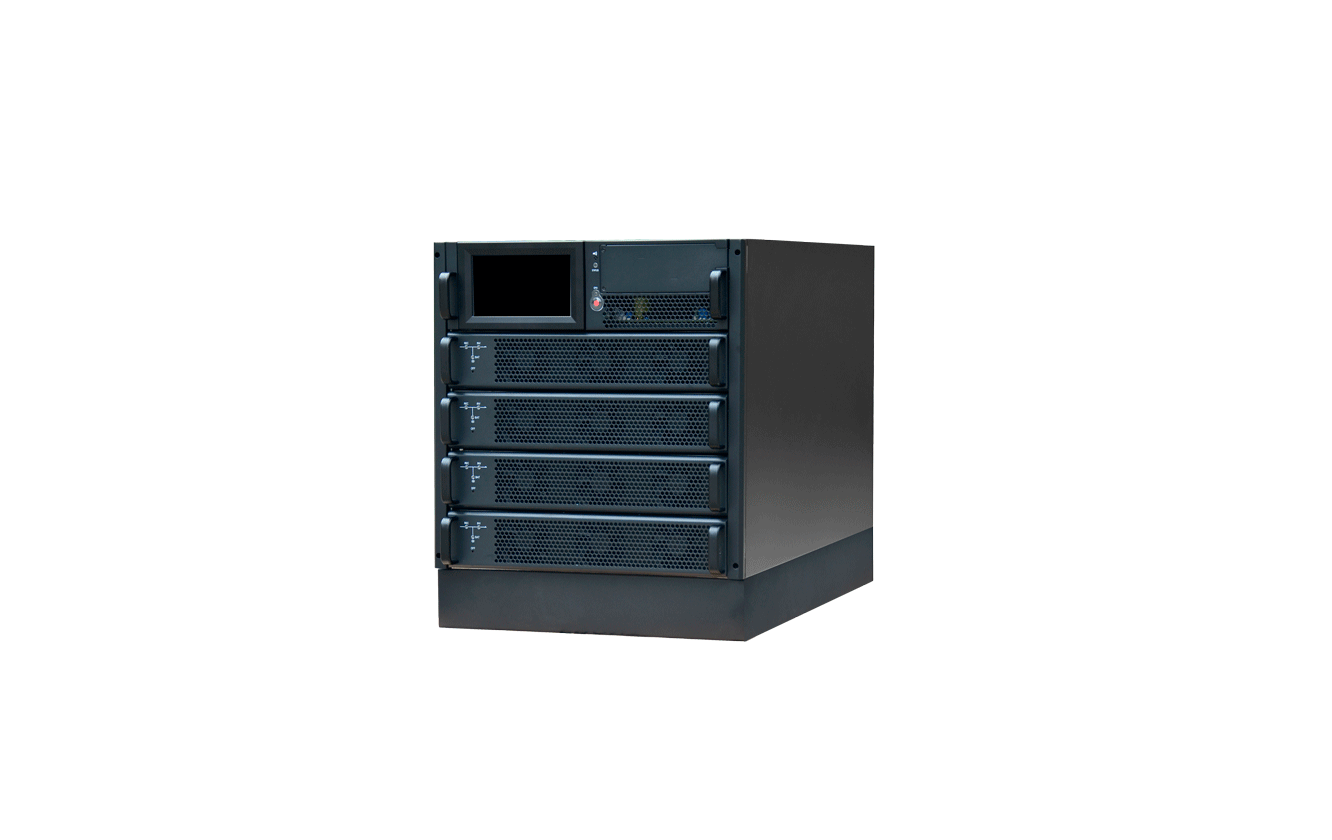

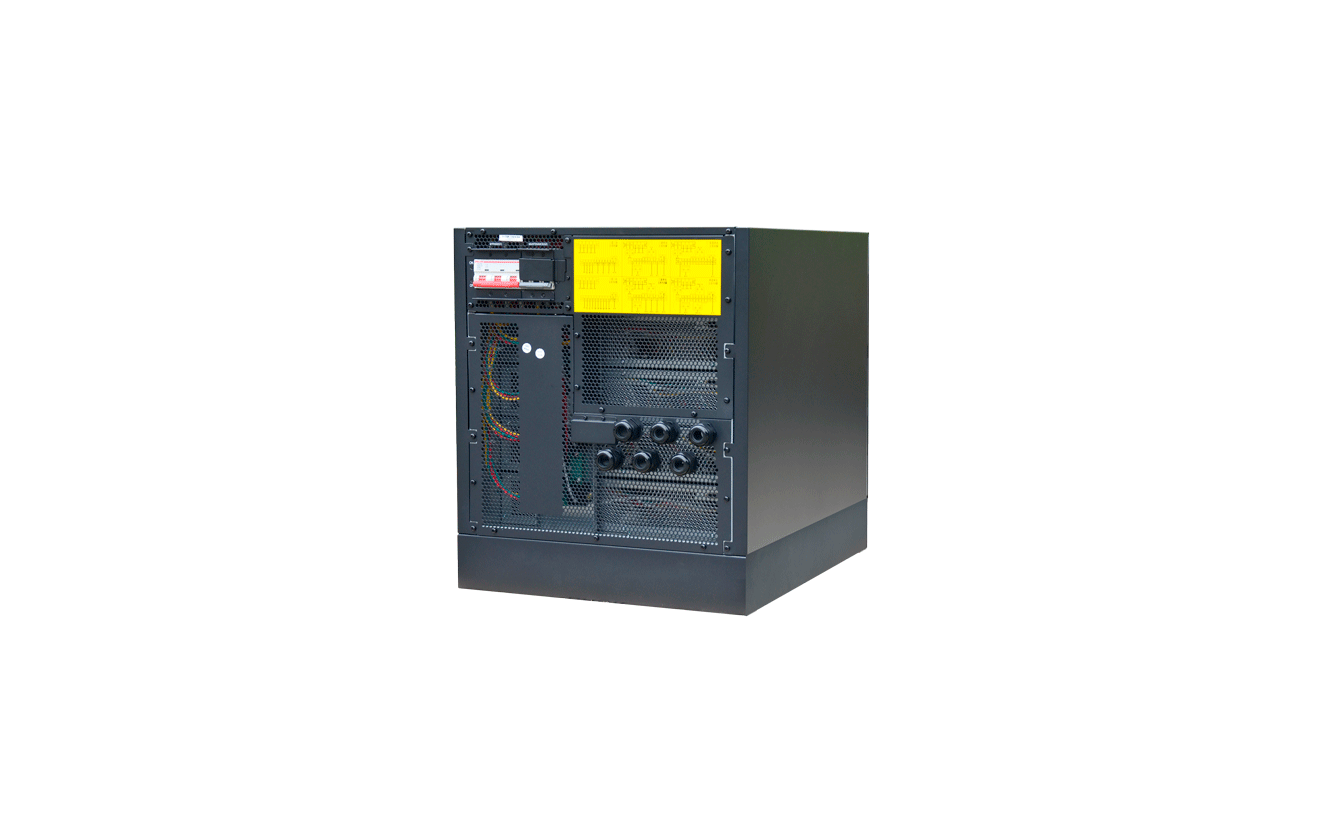

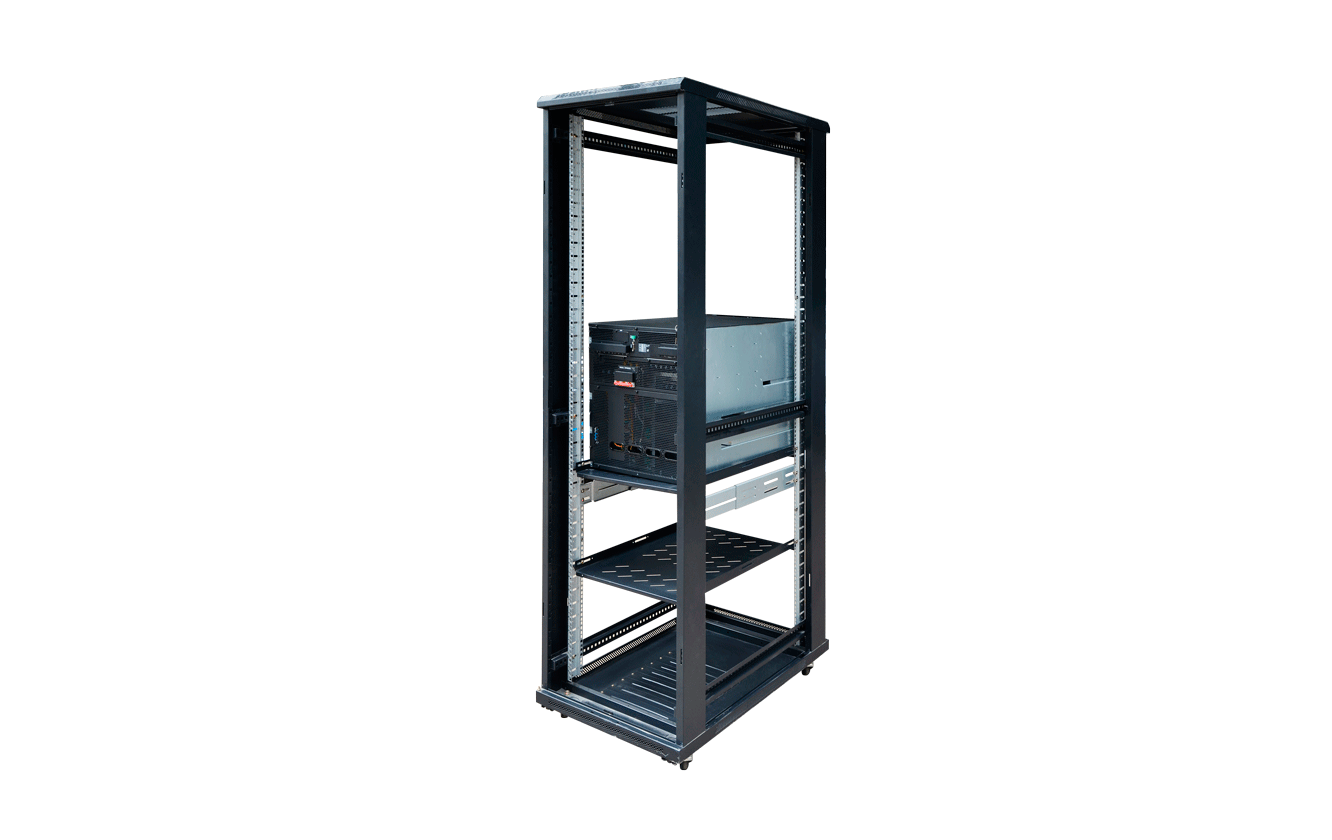

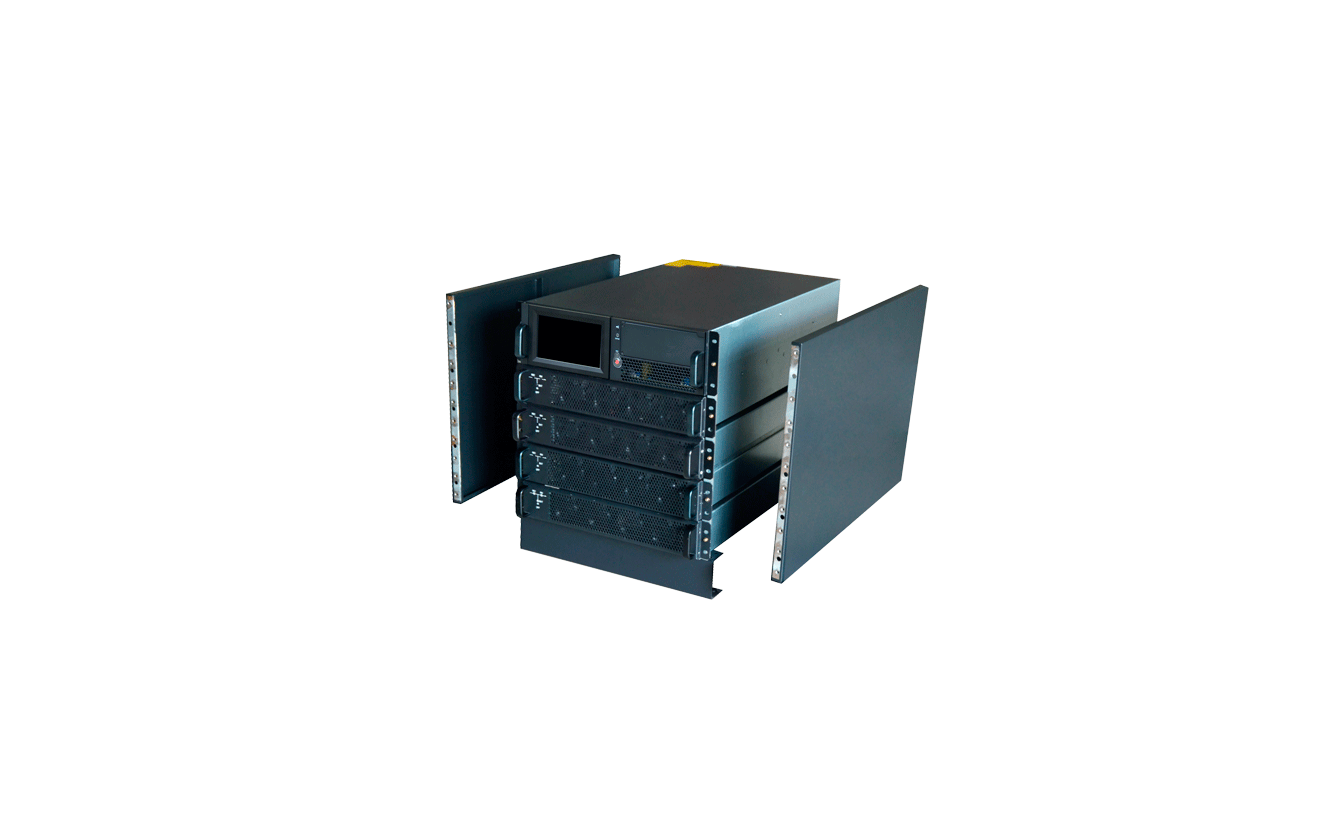

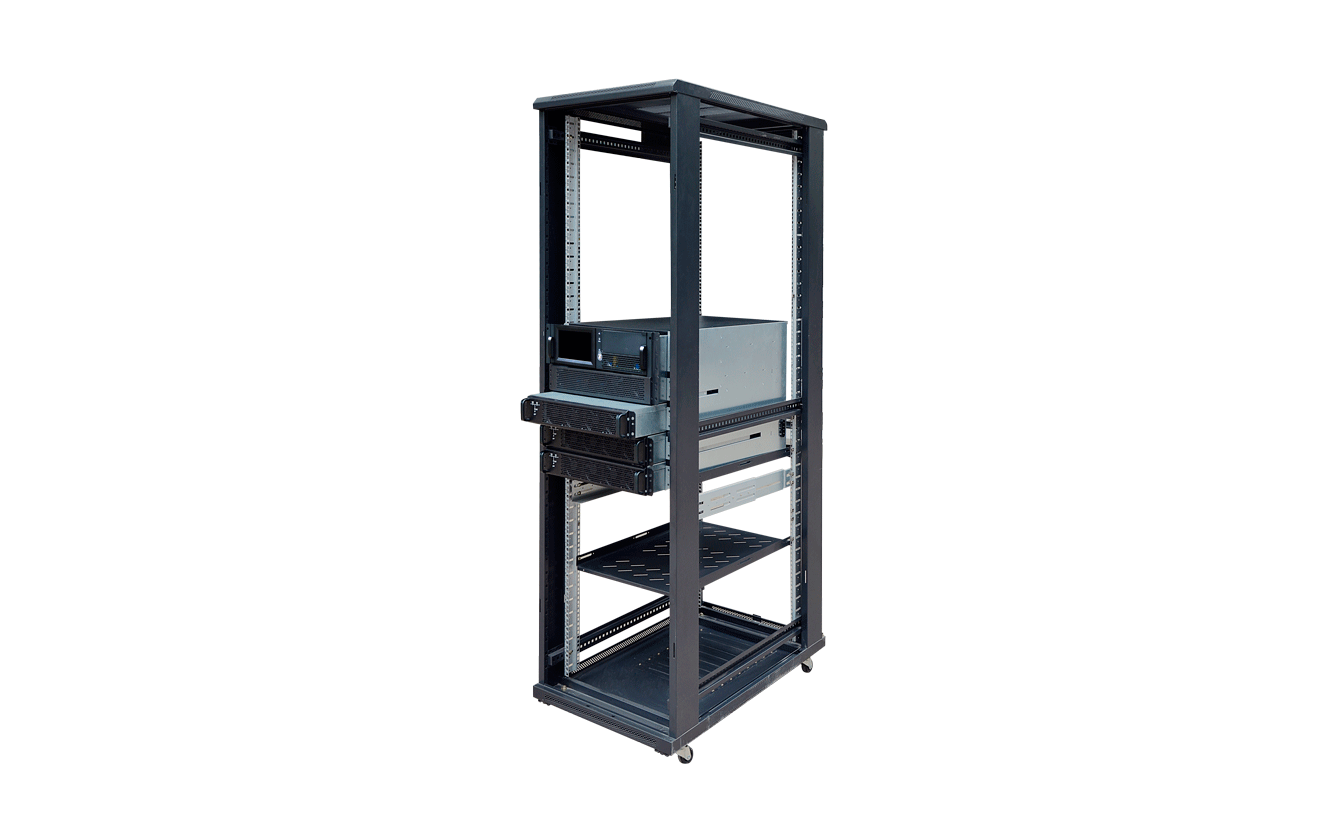

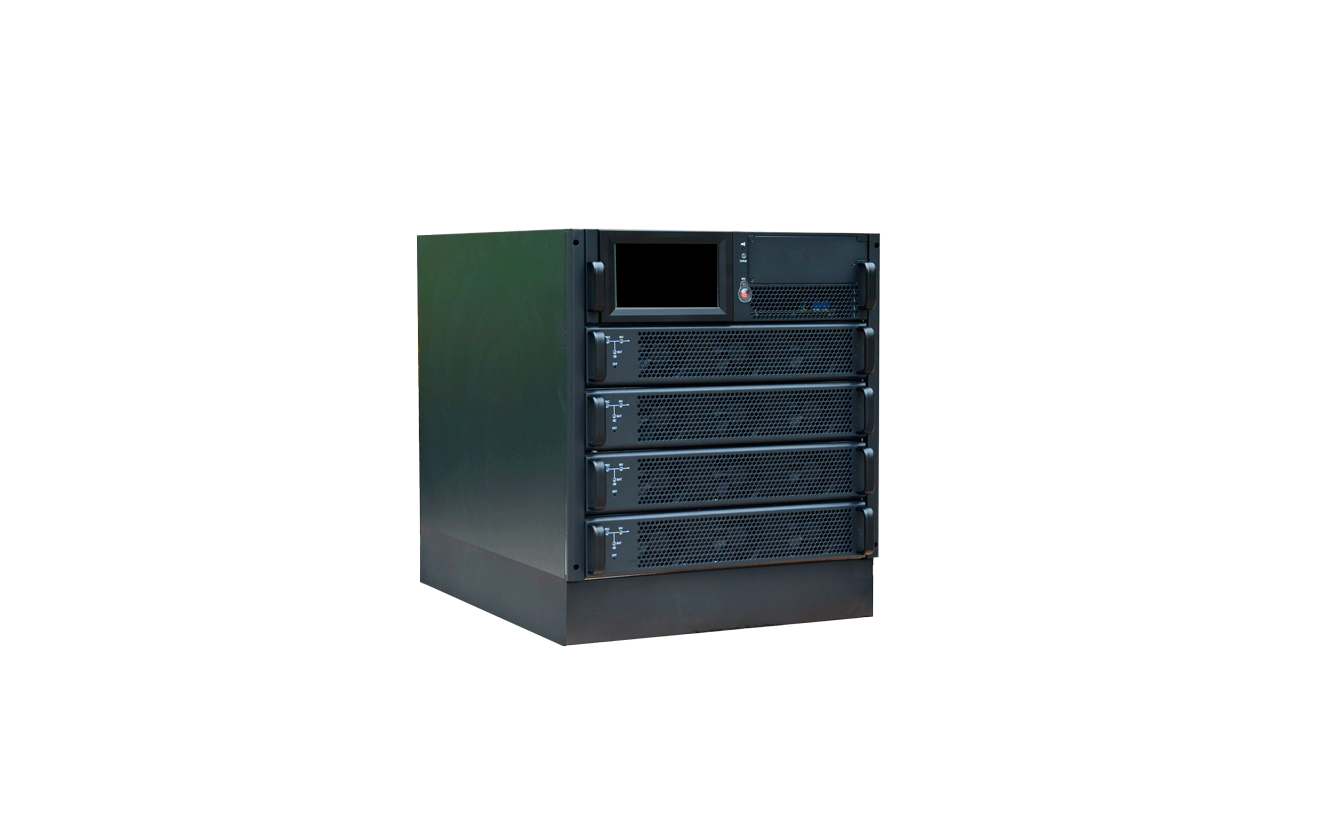

М533А 40-10 кВА

М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV
М533А-40-10KHV

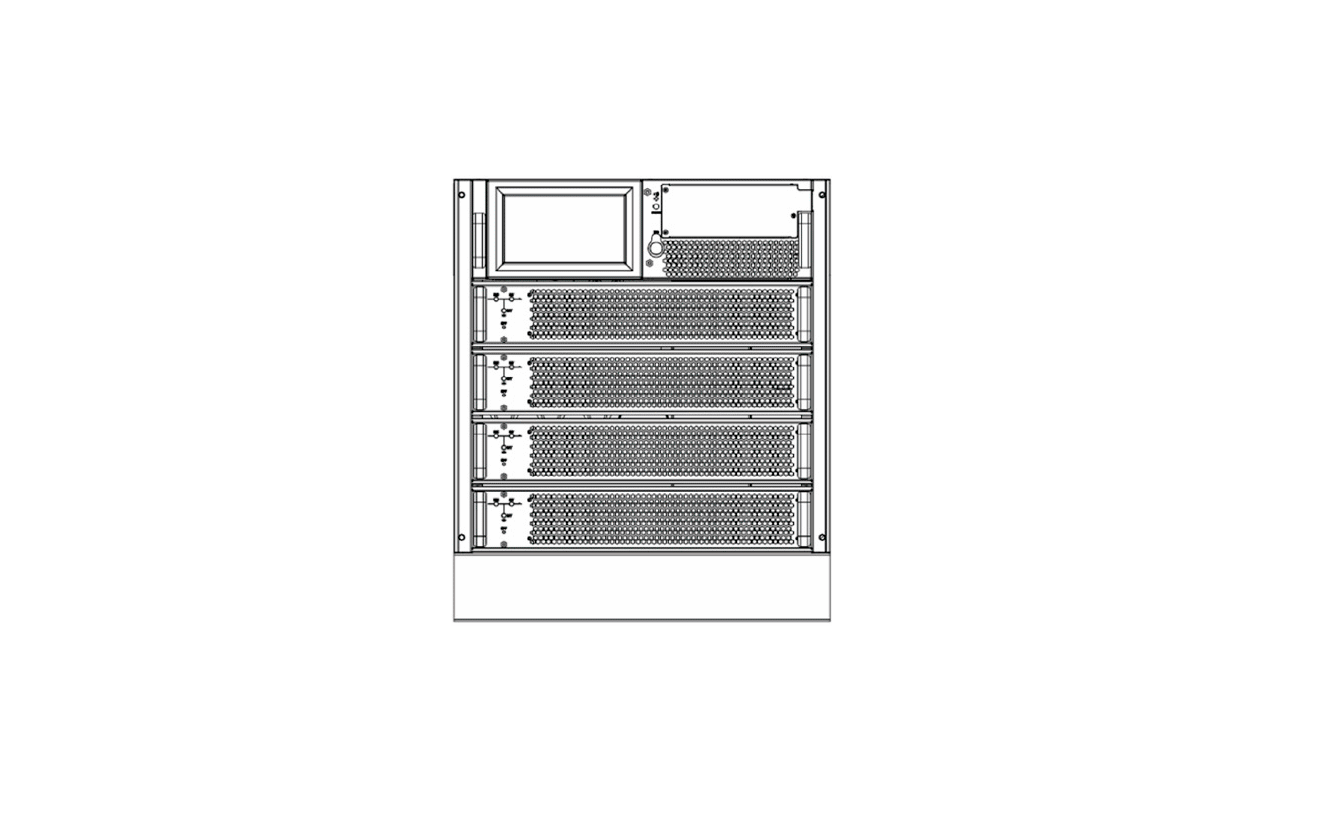

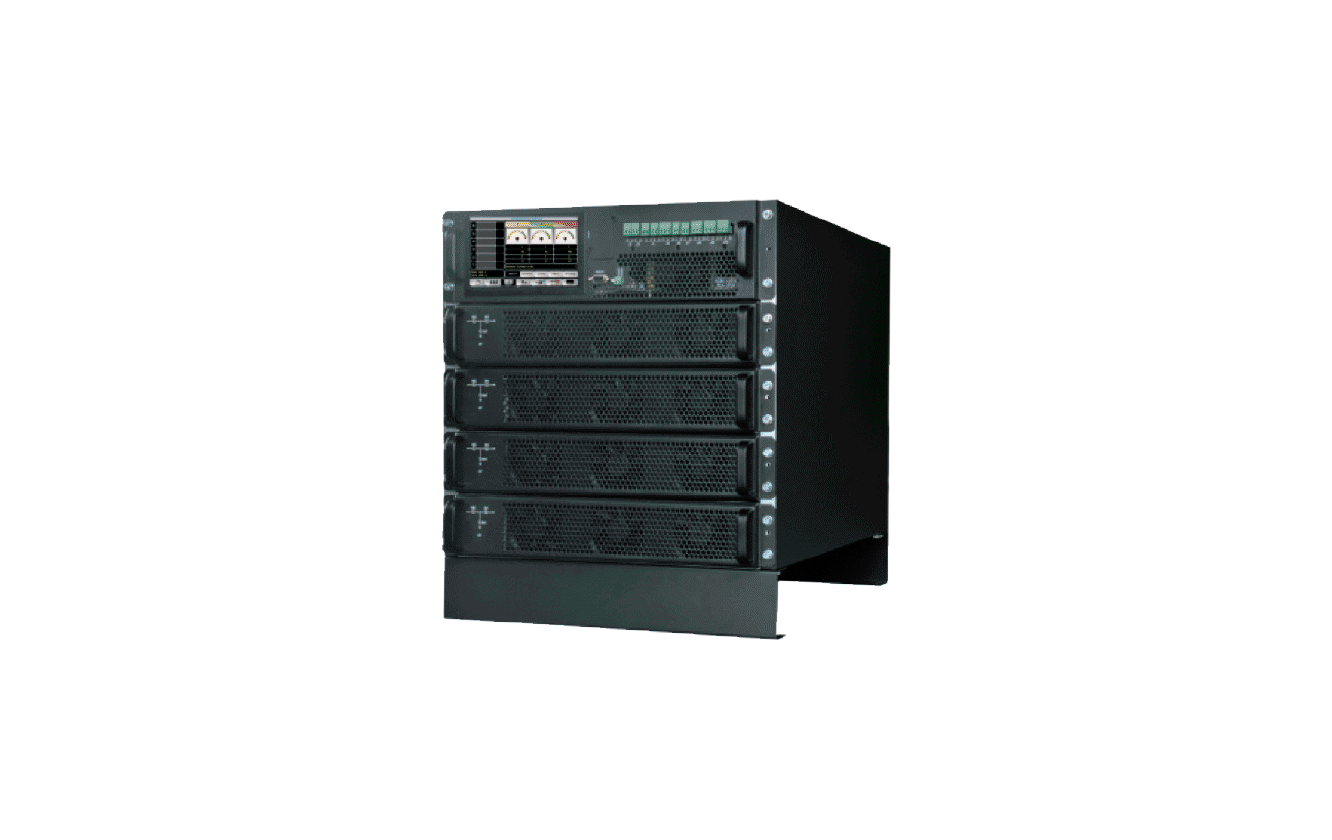

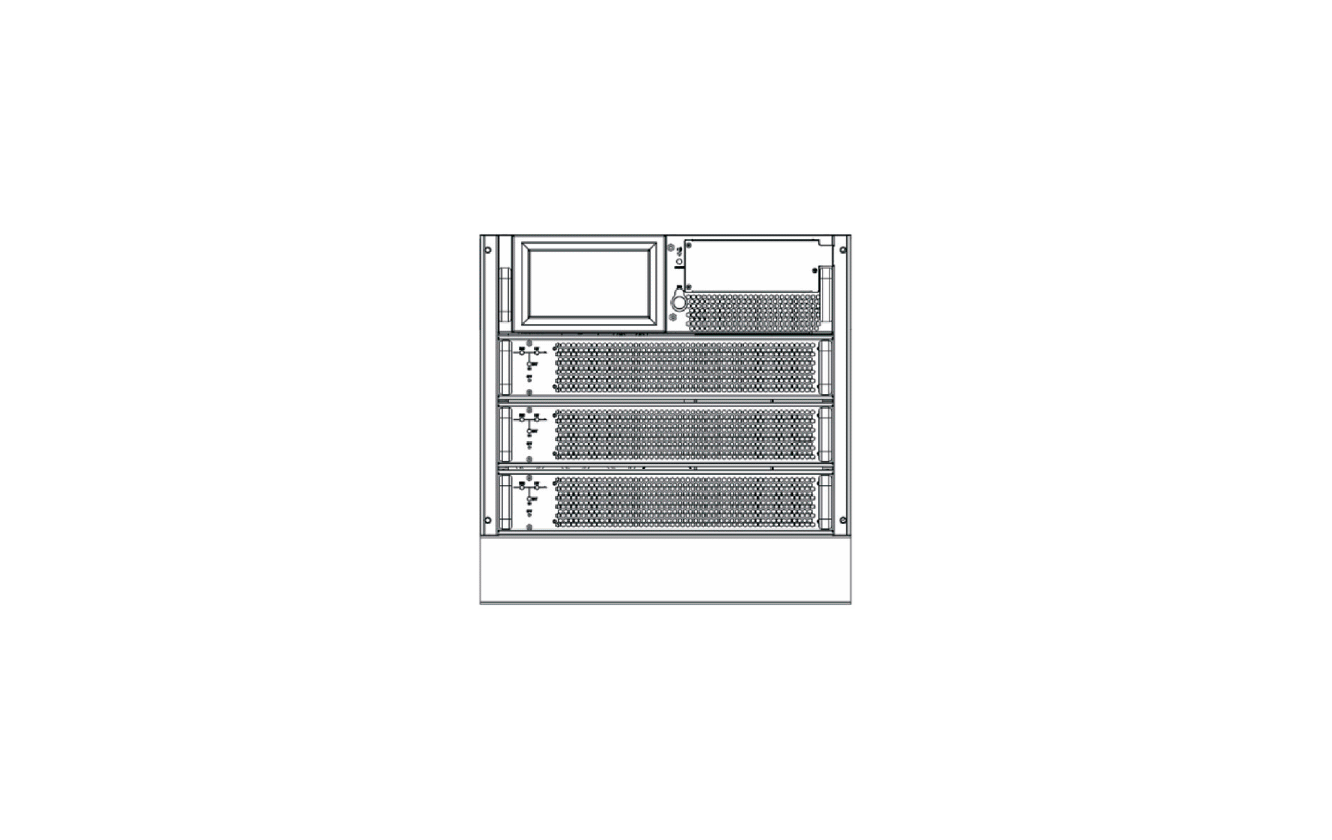

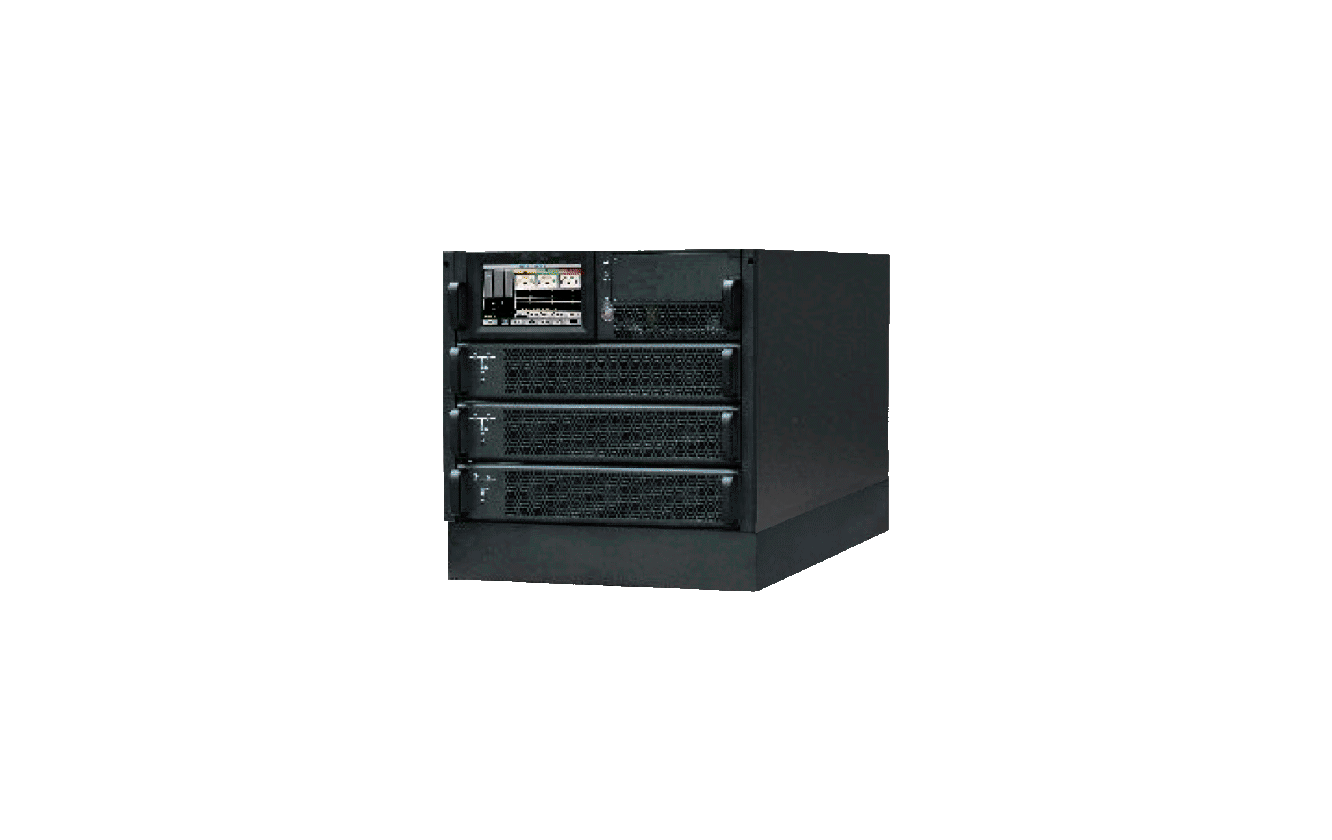

M533А 30-10 кВА
M533А 45-15 кВА

M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV
M533А-30-10KHV.M533А-45-15KHV

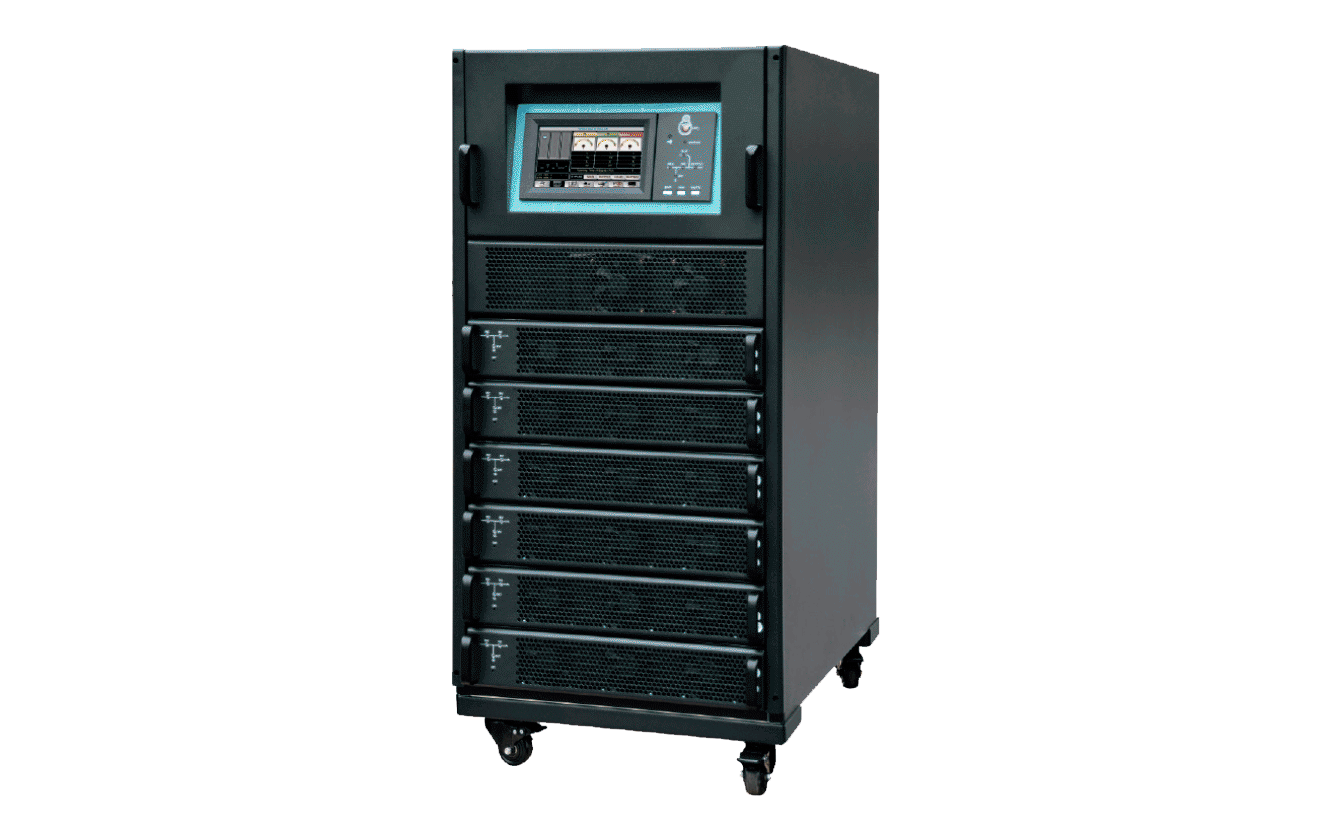

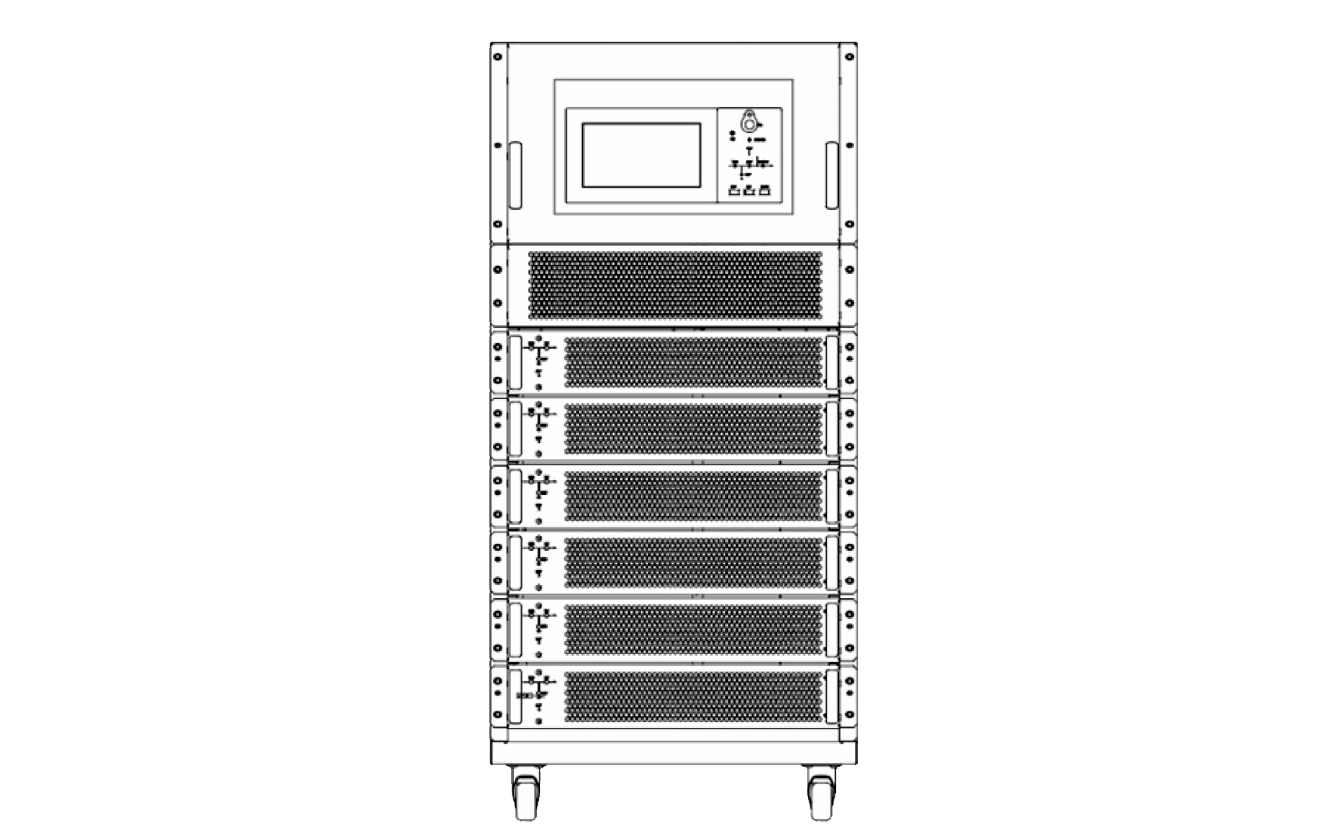

M533А 60-10 кВА
M533А 90-15 кВА

M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
M533А-60-10KHV.M533А-90-15KHV
  • М533А 20-10 кВА
    М533А 30-15 кВА

    М533А-20-10KHV.М533А-30-15KHV
  • М533А 40-10 кВА

    М533А-40-10KHV
  • M533А 30-10 кВА
    M533А 45-15 кВА

    M533А-30-10KHV.M533А-45-15KHV
  • M533А 60-10 кВА
    M533А 90-15 кВА

    M533А-60-10KHV.M533А-90-15KHV

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Мультифазность: выбор сочетания фаз на входе/выходе (1/1, 3/1, 3/3) осуществляется при монтаже (без доработки системы)
  • Модульная архитектура с горячей заменой силовых модулей
  • Коэффициент выходной мощности 1 (кВА = кВт)
  • Монтаж в стандартный или батарейный шкаф 19”, либо установка в напольном положении
  • Ультракомпактное исполнение - минимум занимаемого места в серверной стойке
  • Высокий КПД до 95%
  • Холодный старт от батарей
  • Встроенный ручной (механический и электронный) и автоматический байпас
  • Печатные платы с дополнительным антикоррозионным покрытием
  • Интеллектуальное управление вентиляторами и резервированием
  • Интеллектуальный режим гибернации для экономии электроэнергии
  • Параллельная работа N+1 или N+X (до 30 шт. силовых модулей)
  • RS232, RS485, программируемые "сухие контакты" в стандартной комплектации
  • Управление многоуровневым зарядом батарей позволяет существенно увеличить их срок службы
  • 7-дюймовая сенсорная ЖК-панель с русскоязычным меню
  • Функция аварийного отключения EPO (например, для систем пожаротушения)
  • Отдельный вход линии байпаса
  • Батарейный шкаф с горячей заменой АКБ
Технические характеристики:
Модель   М533А-60-10KHV М533А-40-10KHV М533А-30-10KHV М533А-20-10KHV М5A-02010 М533А-90-15KHV М533А-45-15KHV М533А-30-15KHV M5A-03015
Силовые модули M533А-10KHV M533А-15KHV

Max. количество
силовых модулей
6 4 3 2 2 6 3 2 2

Наличие батарейных
модулей
Внешние АКБ Внешние АКБ Внешние АКБ Внешние АКБ 2 Внешние АКБ Внешние АКБ Внешние АКБ 2

Max. количество
батарейных модулей
нет нет нет нет 2 нет нет нет 2
Вход Входное
напряжение (В)
380/400/415

Диапазон входного
напряжения (В)
228-478 при нагрузке <70%; 304-478 при нагрузке 100%

Входная частота (Гц) 40...70

Коэффициент мощности >0,99 при 100% нагрузке, >0,98 при 50% нагрузке

Коэффициент нелинейных
искажений тока
<3% при 100% нагрузке

Подключение к сети 4 провода (3 фазы+ноль) + РЕ
Выход Максимальная мощность
системы (кВА=кВт)
60 40 30 20 20 90 45 30 30

Мощность совместимого
силового модуля (кВА=кВт)
10 15

Коэффициент
мощности
1

Форма волны
выходного сигнала
Синусоидальная

Напряжение (В) 3 фазное 380/400/415 ±1%;
1 фазное 220/230/240 ±1%

Частота (Гц) 50/60± 0,1% (от АКБ)

Несбалансированная
нагрузка
≤1-1.5%

Искажение формы
волны
≤1% линейная нагрузка; ≤ 5% нелинейная нагрузка

Время переключения
на байпас (мс)
0

КПД До 95%, ECO режим 98%

Перегрузочная способность
инвертора
При нагрузке до 110% - 60 мин., при нагрузке до 125% - 10 мин., при нагрузке до 150% - 1 мин., при нагрузке более 150% - 300 мс
Батарея Напряжение (В) ±240

Количество батарей 40 шт. × 12 В

Мощность зарядного
устройства
20% от общей мощности системы

Колебание
напряжения заряда
±1%
Другое Дисплей 7.0 ” Цветной сенсорный ЖК дисплей + светодиоды

Рабочая температура
(°С)
0...40

Температура хранения
(°С)
-25...70

Относительная
влажность
0%...95% (без образования конденсата)

Коммуникационные
порты
Стандартно RS232+RS485, "сухие контакты", (SNMP опция)

Степень защиты IP20

Уровень шума 1м (дБ) <56

Габариты силового
модуля (ШхГхВ) (мм)
436×590×85 (2U)

Силовой модуль,
вес (кг)
15,3 15, 5

Габариты (ШхГхВ) (мм) 485×751×1033
(21U)
485×697×575
(11U)
485×751×575
(11U)
485×697×398
(7U)
485×697×667
(15U)
485×751×1033
(21U)
485×751×575
(11U)
485×697×398
(7U)
485×697×667
(15U)

Вес (кг) 85 51 55 42 282 85 55 42 282
