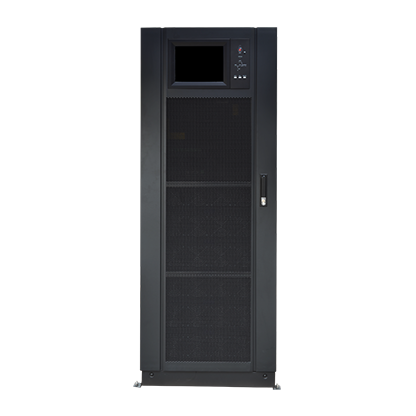

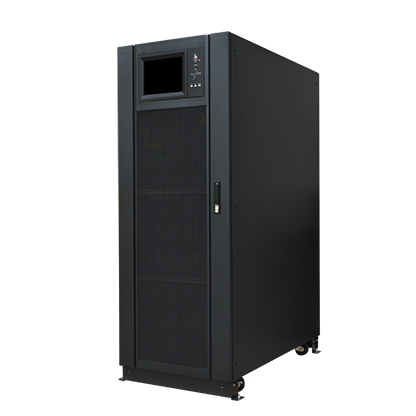

Модульные ИБП
Серия M7А 30–600 кВА

M7А (30-600 кВА)

Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)
Серия M7А (30-600 кВА)

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы

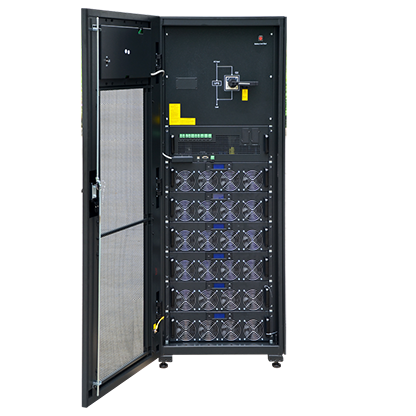

  • Модульная архитектура с горячей заменой силовых модулей
  • Коэффициент выходной мощности 0,9
  • Высокий КПД до 95% в режиме онлайн
  • Холодный старт от батарей
  • Встроенный ручной (механический и электронный) и автоматический байпас
  • Печатные платы с дополнительным антикоррозионным покрытием
  • Интеллектуальное управление вентиляторами и резервированием
  • Интеллектуальный режим гибернации для экономии электроэнергии
  • Параллельная работа N+1 или N+X (до 30 шт. силовых модулей)
  • RS232, RS485, программируемые "сухие контакты" в стандартной комплектации
  • Управление многоуровневым зарядом батарей позволяет существенно увеличить их срок службы
  • 10,4" сенсорная ЖК-панель с поддержкой русского языка
  • Функция аварийного отключения EPO (например, для систем пожаротушения)
  • Отдельный вход линии байпаса

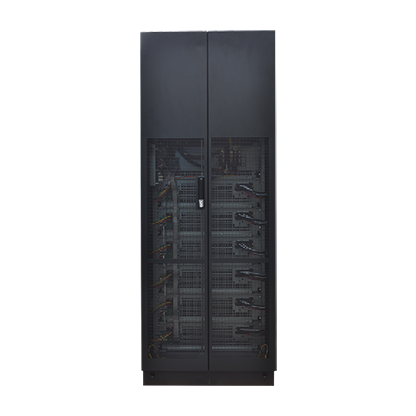

  • Батарейный шкаф с горячей заменой АКБ
Технические характеристики:
Модель   М7A-18030 М7A-30030 М7A-60030

Силовые модули M7A-30KHV

Max. количество
силовых модулей
6 10 20

Наличие батарейных
модулей
Внешние АКБ Внешние АКБ Внешние АКБ

Max. количество
батарейных модулей
нет нет нет
Вход Входное
напряжение (В)
380/400/415

Диапазон входного
напряжения (В)
228-478 при нагрузке < 70%;
304-478 при нагрузке 100%

Входная частота (Гц) 40...70

Коэффициент мощности > 0,99 при 100% нагрузке,
> 0,98 при 50% нагрузке

Коэффициент нелинейных
искажений тока
< 3% при 100% нагрузке

Подключение к сети 4 провода (3 фазы+ноль) + РЕ
Выход Максимальная мощность
системы (кВА)
180 300 600

Мощность совместимого
силового модуля (кВА)
30

Коэффициент
мощности
0,9

Форма волны
выходного сигнала
Синусоидальная

Напряжение (В) 3 фазное 380/400/415 ±1%

Частота (Гц) 50/60 ± 0,1% (от АКБ)

Несбалансированная
нагрузка
≤ 1-1.5 %

Искажение формы
волны
≤1% линейная нагрузка;
≤ 5% нелинейная нагрузка

Время переключения
на байпас (мс)
0

КПД До 95% в режиме двойного преобразования, 98% в ECO режиме

Перегрузочная способность
инвертора
При нагрузке до 110% - 60 мин., при нагрузке до 125% - 10 мин., при нагрузке до 150% - 1 мин., при нагрузке более 150% - 300 мс
Батарея Напряжение (В) ± 240

Количество батарей 40 шт.

Мощность зарядного
устройства
20% от общей мощности системы

Колебание
напряжения заряда
±1%
Другое Дисплей 10.4 ” Цветной сенсорный ЖК дисплей с поддержкой русского языка + светодиодная индикация

Рабочая температура
(°С)
0...40

Температура хранения
(°С)
-25 … 70

Относительная
влажность
0% … 95% (без образования конденсата)

Коммутационные
порты
Стандартно: RS232 + RS485, программируемые "сухие контакты";
Опционально: USB, SNMP карта, порты параллельного подключения ИБП

Степень защиты IP20

Уровень шума 1м < 62 дБ < 68 дБ

Габариты силового
модуля (ШхГхВ) (мм)
460×790×134 (3U)

Силовой модуль,
вес (кг)
34

Габариты (ШхГхВ) (мм) 600×1100×1600 600×1100×2000 2000×1050×2000

Вес (кг) 165 220 660
