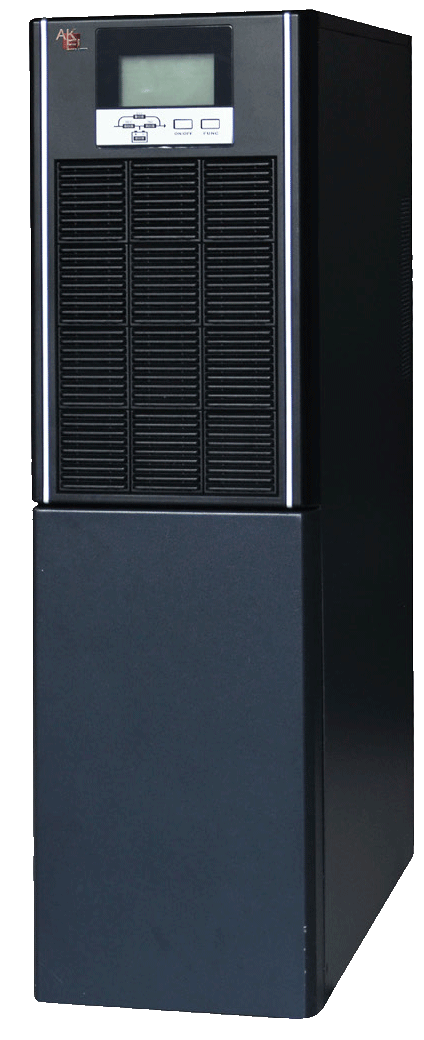

Моноблочные бестрансформаторные ИБП напольного исполнения
Серия N511 1–10 кВА

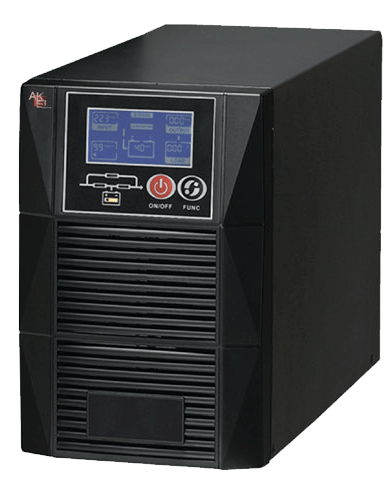

N51101/N51101S

N51101/N51101S
N51101/N51101S
N51101/N51101S
N51101/N51101S
N51101/N51101S
N51101/N51101S

N51103/N51103S

N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S
N51103/N51103S

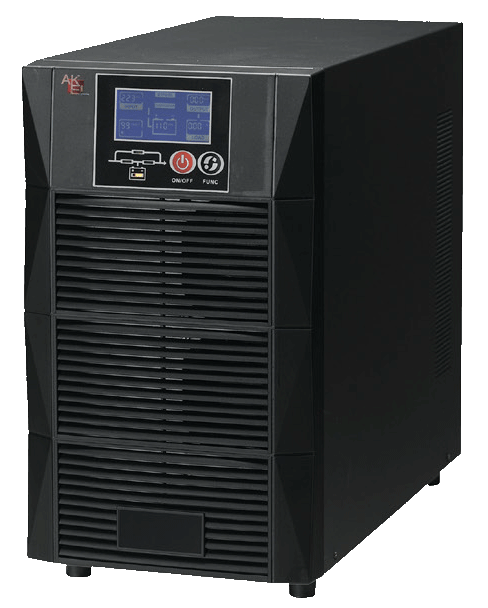

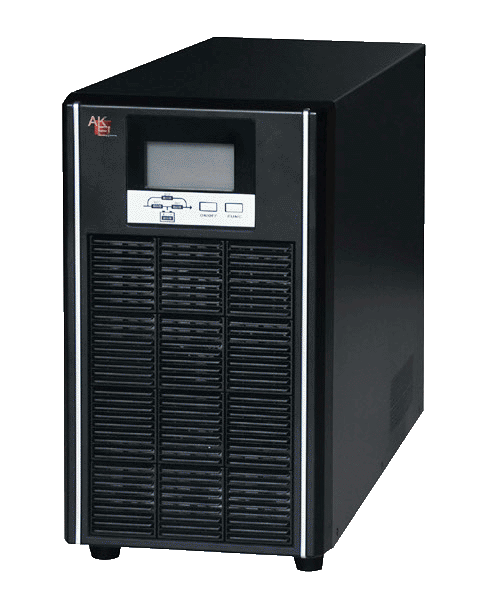

N51106/N51110

N51106/N51110
N51106/N51110
N51106/N51110
N51106/N51110
N51106/N51110
N51106/N51110
N51106/N51110
N51106/N51110

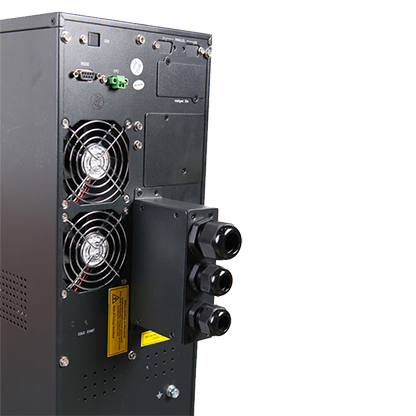

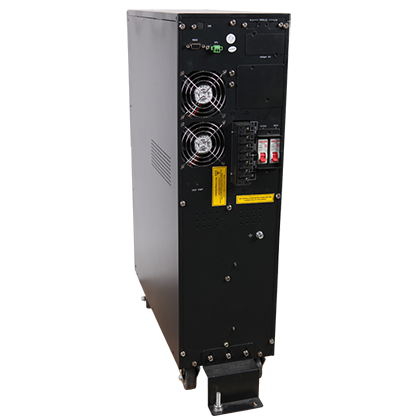

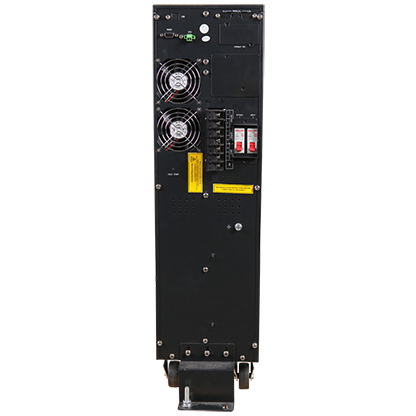

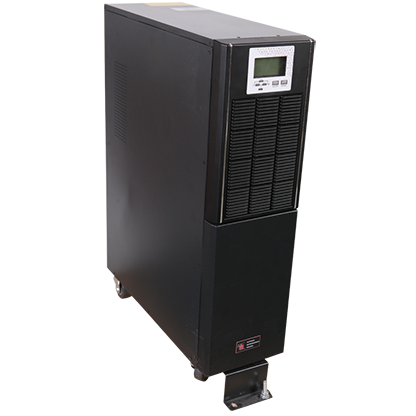

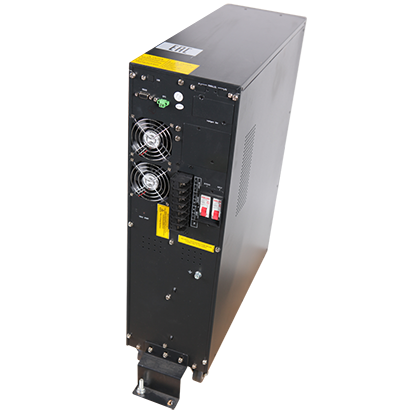

N51106S/N51110S

N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
N51106S/N51110S
  • N51101/N51101S

    N51101/N51101S
  • N51103/N51103S

    N51103/N51103S
  • N51106/N51110

    N51106/N51110

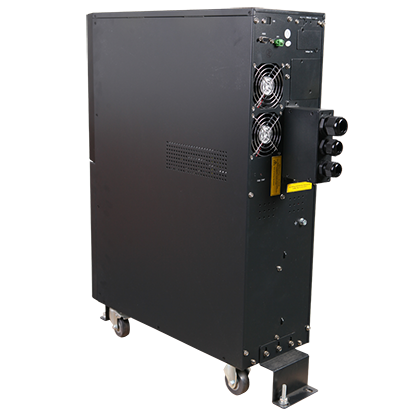

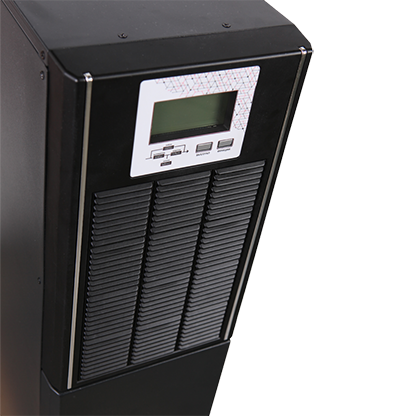

  • N51106S/N51110S

    N51106S/N51110S

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Синусоидальная форма выходного напряжения
  • Многофункциональный ЖК-дисплей
  • Активная коррекция коэффициента мощности
  • 32-разрядный микропроцессор (выше точность измерений, лучше качественные характеристики выходного напряжения, больше параметров настройки)
  • Режим высокой эффективности - позволяет повысить КПД, когда напряжение в электросети не выходит за пределы установленных величин
  • Управление батареями по технологии ABM третьего поколения (Advanced Battery Management III) - сложный алгоритм заряда аккумуляторных батарей с режимами заряда постоянным током и постоянным напряжением
  • Наличие коммуникационных портов USB и RS-232, внутреннего слота для установки SNMP-карты
  • Возможность подключения дополнительных аккумуляторов для увеличения времени автономной работы
  • Печатные платы с дополнительным антикоррозионным покрытием
  • Функция аварийного отключения EPO (например, для систем пожаротушения)
Технические характеристики:
Модель   N51101S/N51101 N51102S/N51102 N51103S/N51103 N51106S/N51106 N51110S/N51110
Вход Входное напряжение (В 220/230/240 (110…288 L-N) 220/230/240 (176…288 L-N)

Частота (Гц) 40-70

Диапазон входного на- пряжения на байпасе (В) 220/230/240 (110…288 L-N) 220/230/240 (176…288 L-N)

Коэффициент мощности ≥0.99

Подключение к сети
и нагрузке
1 фаза 2 провода + РЕ
Выход Мощность (кВА) 1 2 3 6 10

Мощность (кВт) 0,9 1,8 2,7 5,4 9

Коэффициент мощности 0,9

Диапазон выходного
напряжения (В)
L-N: 220/230/240 ±1%

Частота (Гц) 50/60 ±0,01% (при питании инвертора от батареи)

Фаза 1 фаза 2 провода + РЕ

Несбалансированная
нагрузка
≤2% при 50% небалансе: ≤5% при 100% небалансе

Форма волны выходного
сигнала
Чистая синусоида, КНИ <1%

Время переключения (мс) 0

КПД 87,00% 91,00% 90,00% 94,5% 95%

Перегрузочная способность
инвертора
При нагрузке 105% - 130% - 1 минута, при нагрузке 130% - 150% - 30 секунд
Батарея Номинальное
напряжение АКБ (В)
36 72 96 192

Количество АКБ 12В 3 шт. х 9 Ач / Внешние 6 шт. х 9 Ач / Внешние 8 шт. х 9 Ач / Внешние 16 шт. х 9 Ач / Внешние

Максимальный ток
заряда встроенного ЗУ
1А / 8А 1А / 8А 1А / 8А 20% от мощности ИБП
Другое Коммуникационные
порты
RS232, EPO (сухие контакты, USB(B Type), SNMP плата - опция)

Дисплей Выход параметров входной сети за допустимые пределы, , низкий заряд батареи, перегрузка, сбой в работе ИБП

Защита Низкий заряд батареи, перегрузка, короткое замыкание, превышение температуры, высокое/низкоенапряжение на выходе и т.д.

Уровень шума 1 м (дБ) <43 дБ <70% нагрузки <45 дБ <70% нагрузки <52 дБ <60% нагрузки <56 дБ <60% нагрузки

<47 дБ >70% нагрузки <50 дБ >70% нагрузки <56 дБ >60% нагрузки <58 дБ >60% нагрузки

Рабочая температура (°С) 0…40

Цвет корпуса Черный RAL7021

Степень защиты IP20

Относительная
влажность
0...95% (без образования конденсата)

Габариты с внутренними
АБ (ШхГ»В), мм
144×353×222 190×374×336 190×427×336 190×426×705 190×485×705

Габариты с внешними
АБ (ШхГ»В), мм
144×353×222 190×374×336 190×427×336 190×426×336 190×485×336

Вес, с внутренними
АБ/с внешними АБ (кг)
10,5 / 5 21 / 8,5 24,5 / 9,5 56 / 14 60 / 16

Время автономной работы ИБП серии N511 от внутренних батарей (мин.)*

модель ИБП внутренние батареи
нагрузка 25% нагрузка 50% нагрузка 75% нагрузка 100%
N51101S 65 25 15 10
N51102S 65 25 15 10
N51103S 55 22 12 8
N51106S 50 18 11 6
N51110S 25 9 4 2

*Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
**Время автономной работы рассчитано при коэффициенте выходной мощности 0,8.
