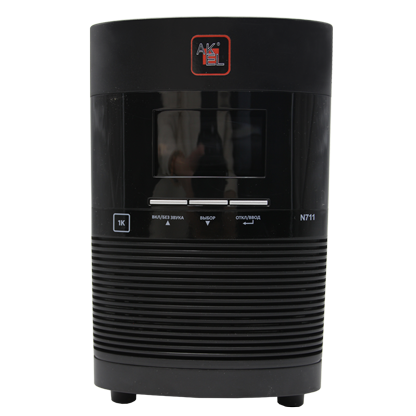

Моноблочные ИБП напольного исполнения
Серия N711 1–10 кВА

N711 1-10 кВА

N711 1-10 кВА
N711 1-10 кВА
N711 1-10 кВА
N711 1-10 кВА
N711 1-10 кВА
N711 1-10 кВА

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Синусоидальная форма выходного напряжения
  • Высокий выходной коэффициент мощности 1.0
  • Мощное зарядное устройство с регулировкой тока заряда от 2 до 12А
  • Многофункциональный ЖК-дисплей
  • Возможность сегментации нагрузок и раздельного управления выходными сегментами
  • Активная коррекция коэффициента мощности
  • Наличие коммуникационных портов USB и RS-232, внутреннего слота для установки SNMP-карты
  • Функция аварийного отключения EPO (например, для систем пожаротушения)
  • Режим высокой эффективности - позволяет повысить КПД, когда напряжение в электросети не выходит за пределы установленных величин
  • Режим работы в качестве преобразователя частоты
  • Возможность подключения дополнительных аккумуляторов для увеличения времени автономной работы
  • Управление батареями по технологии ABM третьего поколения (Advanced Battery Management III) - сложный алгоритм заряда аккумуляторных батарей с режимами заряда постоянным током и постоянным напряжением
Технические характеристики:
Модель N71101V24 N71101V36 N711015V36 N71102V48 N71102V72 N71103V72 N71106S N71106 N71110S N71110
Вход Входное напряжение (В) 200 / 208 / 220 / 230 / 240 В 208 / 220 / 230 / 240 В

Частота (Гц) 40 - 70 46 - 54

Диапазон входного напряжения без перехода на АКБ (В) нижний порог переключения 160 В / 140 В / 120 В / 110 В ± 5 %
(при нагрузке соответственно: 100 % - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)
110 В ± 3 % при нагрузке 0-60 %
176 В ± 3 % при нагрузке 60-100 %

нижний порог возврата 175 В / 155 В / 135 В / 125 В ± 5 %
(при нагрузке соответственно: 100 % - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)
120 В ± 3 % при нагрузке 0-60 %
186 В ± 3 % при нагрузке 60-100 %

верхний порог переключения 300 В ± 5 % 300 В ± 3 %

верхний порог возврата 290 В ± 5 % 290 В ± 3 %

Коэффициент мощности ≥ 0.99 (при 100 % нагрузке)

Подключение к сети Однофазная трехпроводная сеть (фаза, нейтраль, «земля»)
Выход Мощность (кВА) 1 1,5 2 3 6 10

Мощность (кВт) 1 1,5 2 3 6 10

Коэффициент мощности 1

Выходное напряжение (В) 200 / 208 / 220 / 230 / 240 В ± 1 % (устанавливается пользователем) 208 / 220 / 230 / 240 В ± 1 %
(устанавливается пользователем)

Частота (Гц) 50/60 ± 0,1 (при питании инвертора от батареи или в режиме преобразователя частоты)

Искажение напряжения при несбалансированной нагрузке ≤ 2 % (при линейной нагрузке);
≤ 4 % (при нелинейной нагрузке)
≤ 1 % (при линейной нагрузке);
≤ 4 % (при нелинейной нагрузке)

Форма волны выходного сигнала Чистая синусоида

КПД 89% 91% 93,5%

Перегрузочная способность инвертора 101%-110%: 10 минут; 111%-130%: 1 минута; более 130%: 1 секунда
Батарея Номинальное напряжение шины постоянного тока 24 В 36 В 48 В 72 В 192 В 192-240 В 192 В 192-240 В

Количество внутренних АКБ 12В 2 шт × 9 Ач 3 шт × 9 Ач 4 шт × 9 Ач 6 шт × 9 Ач 16 шт × 9 Ач --- 16 шт × 9 Ач ---

Возможность подключения внешних АКБ Есть

Время заряда АКБ 3 часа до 95 % емкости (для внутренних АКБ, при токе заряда 2 А) 9 часов до 90 % емкости Зависит от ёмкости АКБ 9 часов до 90 % емкости Зависит от ёмкости АКБ

Ток заряда встроенного ЗУ по умолчанию 2А (максимально 12А) по умолчанию 2А (максимально 8А)
Другое Коммутационные порты Стандартно: RS232, USB, EPO, Intelligent slot

Опции Адаптер сухих контактов, SNMP адаптер, адаптер ModBus

Отображение информации ЖК дисплей + светодиодные индикаторы

Разъемы подключения Входные IEC320 C14 IEC320 C20 Клеммная колодка

Выходные 4 × IEC320 C13 8 × IEC320 C13 8 × IEC320 C13 + 1 × IEC320 C19 Клеммная колодка

Оповещение Выход параметров входной сети за допустимые пределы, низкий заряд батареи, перегрузка, сбой в работе ИБП

Защита Низкий заряд батареи, перегрузка, короткое замыкание, превышение температуры, высокое/низкое напряжение на выходе и т.д.

Уровень шума на расстоянии 1 м (дБА) < 50 дБА < 55 дБА < 58 дБА

Рабочая температура (°С) 0 … 40

Степень защиты IP20

Относительная влажность 0 … 95 % (без образования конденсата)

Вес (кг) с внутренними АКБ 11,7 13,0 14,6 20,3 23,2 28,0 57 --- 67 ---

без внутренних АКБ 6,6 6,6 7,0 9,9 9,9 12,3 --- 13 --- 17

Габариты (ШхГхВ), мм 397×145×220 421×190×318 369×190×688 369×190×318 442×190×688 442×190×318
