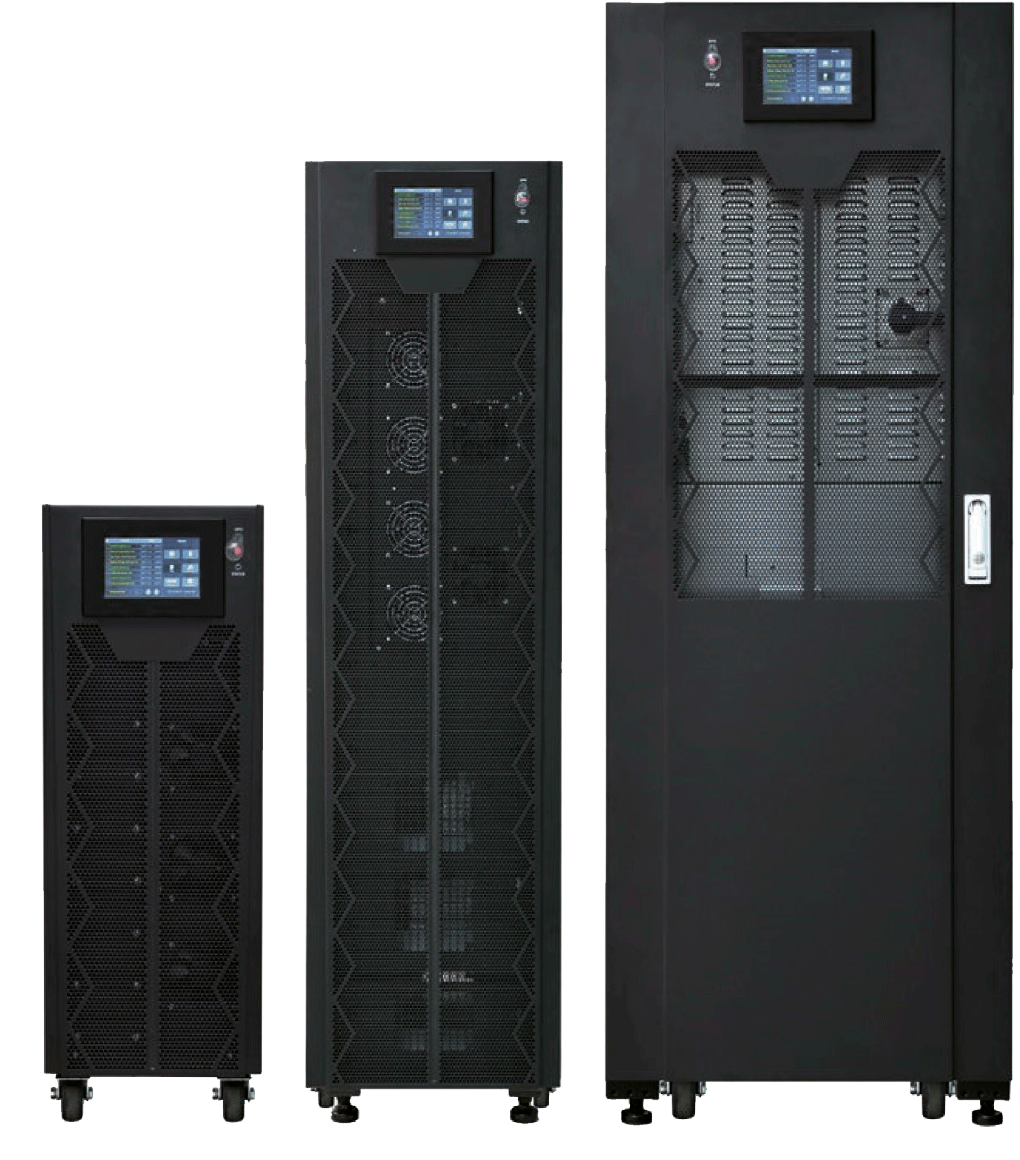

Моноблочные бестрансформаторные ИБП напольного исполнения
Серия R533 (10–40 кВА)

R53310/R53315

R53310S/R53315S
R53310/R53315
R53310S/R53315S
R53310/R53315

R53310S/R53315S

R53310S/R53315S
R53310S/R53315S
R53310S/R53315S
R53310S/R53315S
R53310S/R53315S
R53310S/R53315S

R53340

R53340
R53340
R53340
R53340
R53340
R53340
R53340
R53340

R53340S

R53340S
R53340S
R53340S
R53340S
R53340S
R53340S
R53340S
R53340S
  • R53310/R53315

    R53310/R53315
  • R53310S/R53315S

    R53310S/R53315S
  • R53340

    R53340
  • R53340S

    R53340S

ОСОБЕННОСТИ СЕРИИ

  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Возможность параллельной работы, до 8-и устройств
  • Высокая эффективность - КПД до 96%
  • Коэффициент мощности 1 для моделей 10-15 кВА, 0.9 – для моделей 20-40 кВА
  • Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
  • Синусоидальная форма выходного напряжения
  • Печатные платы с дополнительным антикоррозионным покрытием
  • Широкий диапазон входных напряжений от 304 до 478В от номинала без перехода на питание от внутренних батарей
  • Информативный ЖК-дисплей, дружественный пользовательский интерфейс
  • Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
  • Высокочастотный инвертор на IGBT-транзисторах
  • Встроенный ручной и автоматический байпас
  • Функция холодного старта от батарей
  • Возможность подключения внешних батарейных шкафов
  • Наличие модификации без внутренних батарей и возможностью работы только от внешних батарейных шкафов (модели без индекса S)
Технические характеристики:
Модель   R53310S/R53310 R53315S/R53315 R53320S/R53320 R53330S/R53330 R53340S/R53340
Вход Входное напряжение (В) 380/400/415 (228...478 L-L)

Частота (Гц) 40-70

Диапазон входного на- пряжения на байпасе (В) 380/400/415: -20%~+15%

Коэффициент мощности ≥0.99

Искажения тока ≤3%

Подключение к сети
и нагрузке
3 фазы 4 провода + РЕ
Выход Мощность (кВА) 10 15 20 30 40

Мощность (кВт) 10 15 18 27 36

Коэффициент мощности 1 0,9

Диапазон выходного
напряжения (В)
L-L: 380/400/415 ±1%

Частота (Гц) 50/60 ±0,01% (при питании инвертора от батареи)

Фаза 3 фазы 4 провода + РЕ

Несбалансированная
нагрузка
≤1% при 50% небалансе: ≤5% при 100% небалансе

Форма волны
выходного сигнала
Чистая синусоида, КНИ <1%

Время переключения (мс) 0

КПД ≥95%

Перегрузочная способность
инвертора
При нагрузке до 110% - 60 мин., при нагрузке до 125% - 10 мин., при нагрузке до 150% - 1 мин., при нагрузке более 150% - 300 мс
Батарея Номинальное
напряжение АКБ (В)
±240

Количество АКБ 12В 40 шт. × 9Ач / Внешние 40 шт. × 12 Ач / Внешние 80 шт. × 12 Ач / Внешние

Номинальная мощность
заряда встроенного ЗУ
20% от мощности ИБП (диапазон выбора: 1-20%)

Температурная
компенсация заряда АБ
да
Другое Коммутационные порты RS232, RS485 (сухие контакты, параллельный комплект, холодный старт от АКБ, SNMP плата - опция)

Дисплей ЖК дисплей + светодиоды

Оповещение Выход параметров входной сети за допустимые пределы, низкий заряд батареи, перегрузка, сбой в работе ИБП

Защита Низкий заряд батареи, перегрузка, короткое замыкание, превышение температуры, высокое/низкое напряжение на выходе и т.д.

Уровень шума 1 м (дБА) 55

Рабочая температура (°С) 0…40

Цвет корпуса Черный RAL7021

Степень защиты IP20

Относительная влажность 0...95% (без образования конденсата)

Габариты с внутренними
АБ (ШхГхВ), мм
250×840×715 350×738×1335 500×840×1400

Габариты с внешними АКБ
(ШхГхВ), мм
250×660×530 250×680×770 250×836×770

Вес с внутренними/внешними АКБ (кг) 51,5/31 89/50 89/52 140/61
