Трансформаторные ИБП напольного исполнения

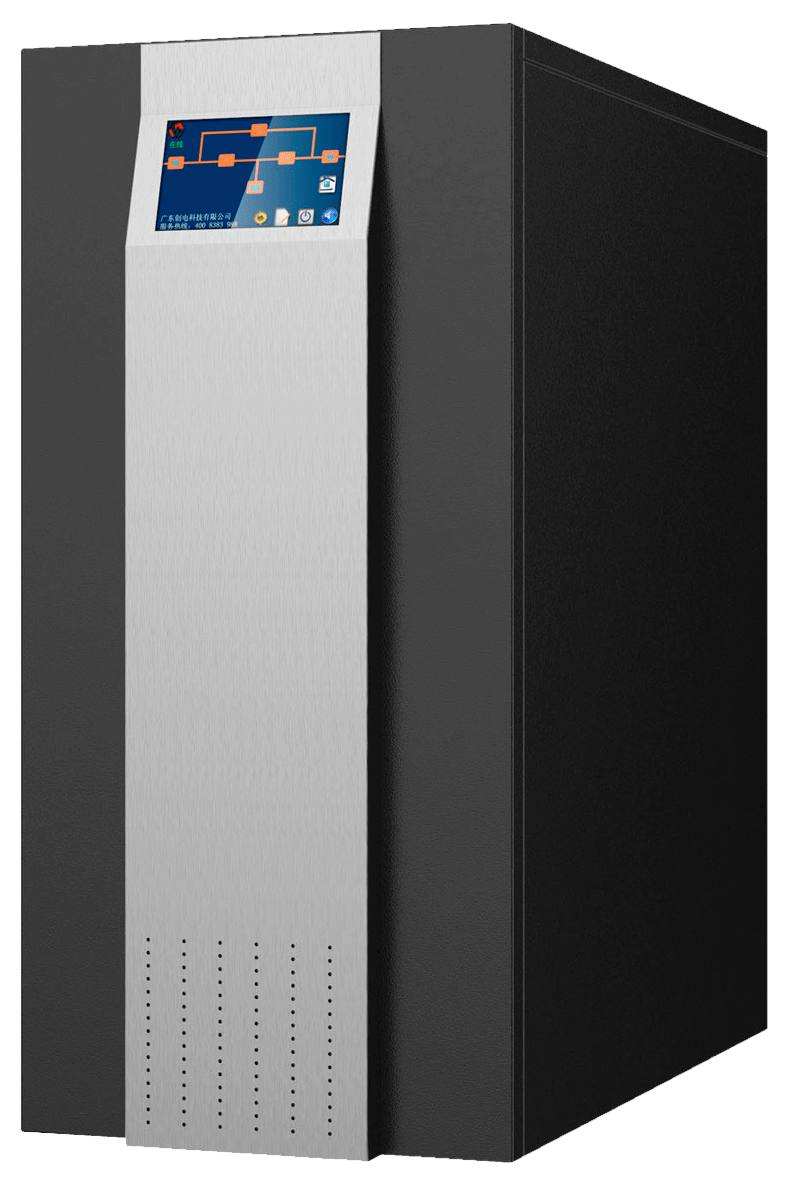

Серия TN533 6–50 кВА
TN533 6–50 кВА
ОСОБЕННОСТИ СЕРИИ
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Полный DSP контроль
- Продвинутая трехуровневая технология
- IGBT транзисторы
- Высокая надежность и производительность Широкий диапазон входного напряжения • Холодный старт
- Расширенное управление зарядкой аккумулятора Функция преобразователя частоты
- Контроль скорости вентилятора
- ЭКО режим и функция EPO
- Полная защита
- Коммуникационный порт RS485
- Сухие контакты, ручной байпас
- SNMP плата (опция)
- Продвинутая одноранговая технология (опция)
- Интеллектуальная система ММВМ для контроля АКБ (опция)
- Внешние батареи
| Модель | TN53306 | TN53310 | TN53315 | TN53320 | TN53330 | TN53340 | TN53350 | |
|---|---|---|---|---|---|---|---|---|
| Вход | Входное напряжение (В) | 380/400/415 (138...485 L-L) | ||||||
|
|
Частота (Гц) | 50/60±5% | ||||||
|
|
Диапазон входного напряжения на байпасе (В) |
380/400/415: -20%~+15% | ||||||
|
|
Коэффициент мощности |
≥0.93 |
||||||
|
|
Искажения тока | ≤3% | ||||||
|
|
Подключение к сети и нагрузке |
4 провода (3 фазы+ноль) + РЕ | ||||||
| Выход | Мощность (кВА) | 6 | 10 | 15 | 20 | 30 | 40 | 50 |
|
|
Мощность (кВт) | 4,8 | 8 | 12 | 16 | 24 | 32 | 40 |
|
|
Коэффициент мощности | 1 | ||||||
|
|
Диапазон входного напряжения (В) |
L-N: 220/230/240 ±1% L-L: 380/400/415 ±1% |
||||||
|
|
Частота (Гц) | 50/60 ±0.2% (при питании от батареи) | ||||||
|
|
Фаза | 4 провода (3 фазы+ноль) + РЕ | ||||||
|
|
Несбалансированная нагрузка, разброс напряжения |
≤3% при 50% небалансе; ≤5% при 100% небалансе | ||||||
|
|
Формы волны выходного сигнала |
Чистая синусоида, КНИ <1% | ||||||
|
|
Время переключения (мс) | 0 | ||||||
|
|
КПД | ≥90% при полной загрузке, ≥97% в ECO режиме | ||||||
|
|
Перегрузочная способность инвертора |
125% до 20 минут, более 150% до 60 секунд | ||||||
| Батарея | Напряжение (В) | ±384 (±192 опционально) | ||||||
|
|
Тип батареи | 12 В × 32 шт. / внешние | ||||||
|
|
Коммуникационные порты | RS485 MODBUS, «сухие контакты», (SNMP плата-опция) | ||||||
|
|
Дисплей |
Синий ЖК-дисплей |
||||||
|
|
Оповещение | Выход параметров входной сети за допустимые пределы, низкий заряд батареи, перегрузка, сбой в работе ИБП | ||||||
| Другое | Защита |
Низкий заряд батареи, перегрузка, короткое замыкание и превышение температуры, высокого/низкого напряжения на выходе и т.д. |
||||||
|
|
Уровень шума 1 м (дБ) | 55 | 58 | 63 | 68 | 70 | ||
|
|
Рабочая температура (°С) | 0...45 | ||||||
|
|
Относительная влажность |
0...95% (без образования конденсата) | ||||||
|
|
Габариты (ШхГхВ) (мм) | 470×752×941 | ||||||
|
|
Вес (кг) | 65 | 90 | 140 | 160 | 190 | 260 | 280 |
Запросы по продукции ИБП отправляйте на e-mail: ups@ak-el.ru.
По причине непрерывной работы по улучшению выпускаемой продукции, приведенные на сайте параметры изделий являются информационными и могут быть изменены производителем без дополнительного уведомления.
Для получения актуальной информации и характеристик обращайтесь к производителю.
