Модульные бестрансформаторные ИБП
Серия M533А (10–90кВА)

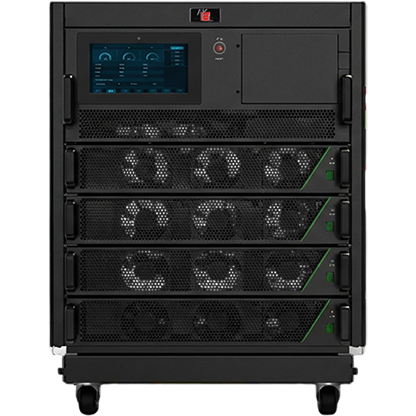

M533А 60-10 кВА

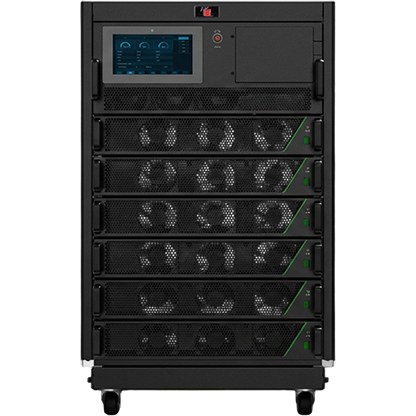

M533А 90-15 кВА
М533А 20-10 кВА
М533А 30-15 кВА
-
M533А 60-10 кВА
M533А 90-15 кВА -
М533А 20-10 кВА
М533А 30-15 кВА
ОСОБЕННОСТИ СЕРИИ
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Мультифазность: выбор сочетания фаз на входе/выходе (1/1, 3/1, 3/3) осуществляется при монтаже (без доработки системы)
- Модульная архитектура с горячей заменой силовых модулей
- Коэффициент выходной мощности 1 (кВА = кВт)
- Монтаж в стандартный или батарейный шкаф 19”, либо установка в напольном положении
- Ультракомпактное исполнение - минимум занимаемого места в серверной стойке
- Высокий КПД до 95%
- Холодный старт от батарей
- Встроенный ручной (механический и электронный) и автоматический байпас
- Печатные платы с дополнительным антикоррозионным покрытием
- Интеллектуальное управление вентиляторами и резервированием
- Интеллектуальный режим гибернации для экономии электроэнергии
- Параллельная работа N+1 или N+X (до 30 шт. силовых модулей)
- RS232, RS485, программируемые "сухие контакты" в стандартной комплектации
- Управление многоуровневым зарядом батарей позволяет существенно увеличить их срок службы
- 7-дюймовая сенсорная ЖК-панель с русскоязычным меню
- Функция аварийного отключения EPO (например, для систем пожаротушения)
- Отдельный вход линии байпаса
- Батарейный шкаф с горячей заменой АКБ
| Модель | М533А-60-10KHV | М533А-40-10KHV | М533А-30-10KHV | М533А-20-10KHV | М5A-02010 | М533А-90-15KHV | М533А-45-15KHV | М533А-30-15KHV | M5A-03015 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Силовые модули | M533А-10KHV | M533А-15KHV | ||||||||
|
|
Max. количество силовых модулей |
6 | 4 | 3 | 2 | 2 | 6 | 3 | 2 | 2 |
|
|
Наличие батарейных модулей |
Внешние АКБ | Внешние АКБ | Внешние АКБ | Внешние АКБ | 2 | Внешние АКБ | Внешние АКБ | Внешние АКБ | 2 |
|
|
Max. количество батарейных модулей |
нет | нет | нет | нет | 2 | нет | нет | нет | 2 |
| Вход |
Входное напряжение (В) |
380/400/415 | ||||||||
|
|
Диапазон входного напряжения (В) |
228-478 при нагрузке <70%; 304-478 при нагрузке 100% | ||||||||
|
|
Входная частота (Гц) | 40...70 | ||||||||
|
|
Коэффициент мощности | >0,99 при 100% нагрузке, >0,98 при 50% нагрузке | ||||||||
|
|
Коэффициент нелинейных искажений тока |
<3% при 100% нагрузке | ||||||||
|
|
Подключение к сети | 4 провода (3 фазы+ноль) + РЕ | ||||||||
| Выход |
Максимальная мощность системы (кВА=кВт) |
60 | 40 | 30 | 20 | 20 | 90 | 45 | 30 | 30 |
|
|
Мощность совместимого силового модуля (кВА=кВт) |
10 | 15 | |||||||
|
|
Коэффициент мощности |
1 | ||||||||
|
|
Форма волны выходного сигнала |
Синусоидальная | ||||||||
|
|
Напряжение (В) |
3 фазное 380/400/415 ±1%; 1 фазное 220/230/240 ±1% |
||||||||
|
|
Частота (Гц) | 50/60± 0,1% (от АКБ) | ||||||||
|
|
Несбалансированная нагрузка |
≤1-1.5% | ||||||||
|
|
Искажение формы волны |
≤1% линейная нагрузка; ≤ 5% нелинейная нагрузка | ||||||||
|
|
Время переключения на байпас (мс) |
0 | ||||||||
|
|
КПД | До 95%, ECO режим 98% | ||||||||
|
|
Перегрузочная способность инвертора |
При нагрузке до 110% - 60 мин., при нагрузке до 125% - 10 мин., при нагрузке до 150% - 1 мин., при нагрузке более 150% - 300 мс | ||||||||
| Батарея | Напряжение (В) | ±240 | ||||||||
|
|
Количество батарей | 40 шт. × 12 В | ||||||||
|
|
Мощность зарядного устройства |
20% от общей мощности системы | ||||||||
|
|
Колебание напряжения заряда |
±1% | ||||||||
| Другое | Дисплей | 7.0 ” Цветной сенсорный ЖК дисплей + светодиоды | ||||||||
|
|
Рабочая температура (°С) |
0...40 | ||||||||
|
|
Температура хранения (°С) |
-25...70 | ||||||||
|
|
Относительная влажность |
0%...95% (без образования конденсата) | ||||||||
|
|
Коммуникационные порты |
Стандартно RS232+RS485, "сухие контакты", (SNMP опция) | ||||||||
|
|
Степень защиты | IP20 | ||||||||
|
|
Уровень шума 1м (дБ) | <56 | ||||||||
|
|
Габариты силового модуля (ШхГхВ) (мм) |
436×590×85 (2U) | ||||||||
|
|
Силовой модуль, вес (кг) |
15,3 | 15, 5 | |||||||
|
|
Габариты (ШхГхВ) (мм) |
485×751×1033 (21U) |
485×697×575 (11U) |
485×751×575 (11U) |
485×697×398 (7U) |
485×697×667 (15U) |
485×751×1033 (21U) |
485×751×575 (11U) |
485×697×398 (7U) |
485×697×667 (15U) |
|
|
Вес (кг) | 85 | 51 | 55 | 42 | 282 | 85 | 55 | 42 | 282 |
