Моноблочные бестрансформаторные ИБП напольного исполнения
Серия R533 (10–40 кВА)

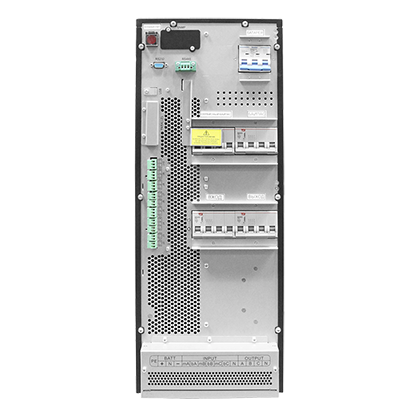

R53310/R53315

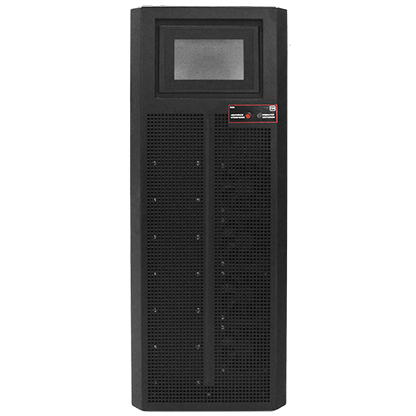

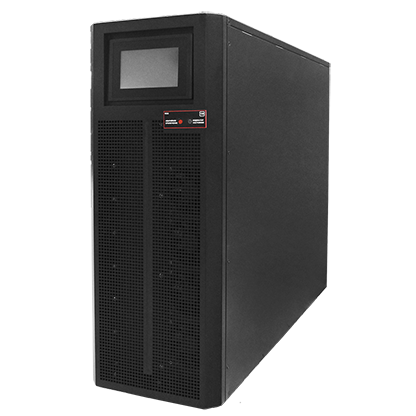

R53310S/R53315S

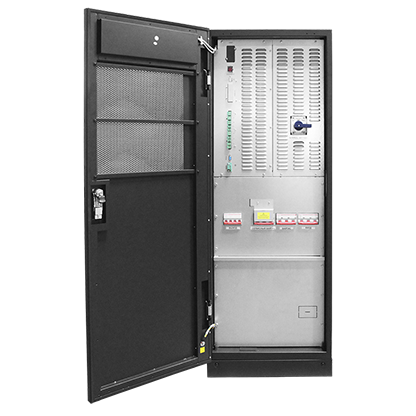

R53340

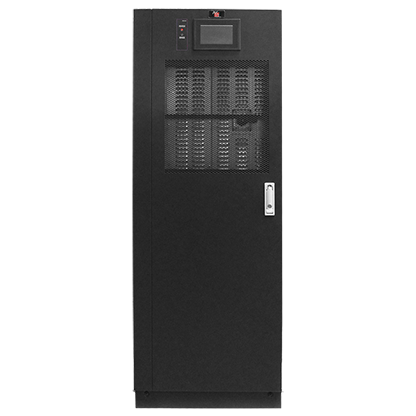

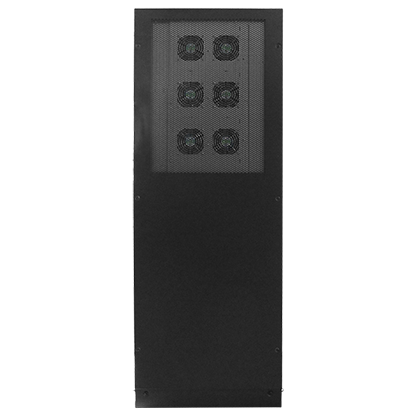

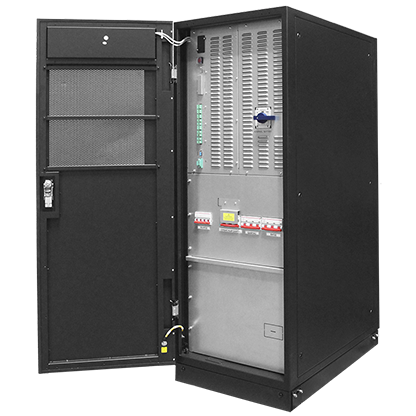

R53340S
-
R53310/R53315
-
R53310S/R53315S
-

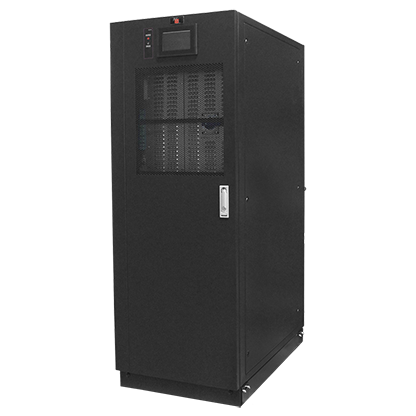

R53340
-
R53340S
ОСОБЕННОСТИ СЕРИИ
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Возможность параллельной работы, до 8-и устройств
- Высокая эффективность - КПД до 96%
- Коэффициент мощности 1 для моделей 10-15 кВА, 0.9 – для моделей 20-40 кВА
- Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
- Синусоидальная форма выходного напряжения
- Печатные платы с дополнительным антикоррозионным покрытием
- Широкий диапазон входных напряжений от 304 до 478В от номинала без перехода на питание от внутренних батарей
- Информативный ЖК-дисплей, дружественный пользовательский интерфейс
- Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
- Высокочастотный инвертор на IGBT-транзисторах
- Встроенный ручной и автоматический байпас
- Функция холодного старта от батарей
- Возможность подключения внешних батарейных шкафов
- Наличие модификации без внутренних батарей и возможностью работы только от внешних батарейных шкафов (модели без индекса S)
| Модель | R53310S/R53310 | R53315S/R53315 | R53320S/R53320 | R53330S/R53330 | R53340S/R53340 | |
|---|---|---|---|---|---|---|
| Вход | Входное напряжение (В) | 380/400/415 (228...478 L-L) | ||||
|
|
Частота (Гц) | 40-70 | ||||
|
|
Диапазон входного на- пряжения на байпасе (В) | 380/400/415: -20%~+15% | ||||
|
|
Коэффициент мощности | ≥0.99 | ||||
|
|
Искажения тока | ≤3% | ||||
|
|
Подключение к сети и нагрузке |
3 фазы 4 провода + РЕ | ||||
| Выход | Мощность (кВА) | 10 | 15 | 20 | 30 | 40 |
|
|
Мощность (кВт) | 10 | 15 | 18 | 27 | 36 |
|
|
Коэффициент мощности | 1 | 0,9 | |||
|
|
Диапазон выходного напряжения (В) |
L-L: 380/400/415 ±1% | ||||
|
|
Частота (Гц) | 50/60 ±0,01% (при питании инвертора от батареи) | ||||
|
|
Фаза | 3 фазы 4 провода + РЕ | ||||
|
|
Несбалансированная нагрузка |
≤1% при 50% небалансе: ≤5% при 100% небалансе | ||||
|
|
Форма волны выходного сигнала |
Чистая синусоида, КНИ <1% | ||||
|
|
Время переключения (мс) | 0 | ||||
|
|
КПД | ≥95% | ||||
|
|
Перегрузочная способность инвертора |
При нагрузке до 110% - 60 мин., при нагрузке до 125% - 10 мин., при нагрузке до 150% - 1 мин., при нагрузке более 150% - 300 мс | ||||
| Батарея |
Номинальное напряжение АКБ (В) |
±240 | ||||
|
|
Количество АКБ 12В | 40 шт. × 9Ач / Внешние | 40 шт. × 12 Ач / Внешние | 80 шт. × 12 Ач / Внешние | ||
|
|
Номинальная мощность заряда встроенного ЗУ |
20% от мощности ИБП (диапазон выбора: 1-20%) | ||||
|
|
Температурная компенсация заряда АБ |
да | ||||
| Другое | Коммутационные порты | RS232, RS485 (сухие контакты, параллельный комплект, холодный старт от АКБ, SNMP плата - опция) | ||||
|
|
Дисплей | ЖК дисплей + светодиоды | ||||
|
|
Оповещение | Выход параметров входной сети за допустимые пределы, низкий заряд батареи, перегрузка, сбой в работе ИБП | ||||
|
|
Защита | Низкий заряд батареи, перегрузка, короткое замыкание, превышение температуры, высокое/низкое напряжение на выходе и т.д. | ||||
|
|
Уровень шума 1 м (дБА) | 55 | ||||
|
|
Рабочая температура (°С) | 0…40 | ||||
|
|
Цвет корпуса | Черный RAL7021 | ||||
|
|
Степень защиты | IP20 | ||||
|
|
Относительная влажность | 0...95% (без образования конденсата) | ||||
|
|
Габариты с внутренними АБ (ШхГхВ), мм |
250×840×715 | 350×738×1335 | 500×840×1400 | ||
|
|
Габариты с внешними АКБ (ШхГхВ), мм |
250×660×530 | 250×680×770 | 250×836×770 | ||
|
|
Вес с внутренними/внешними АКБ (кг) | 51,5/31 | 89/50 | 89/52 | 140/61 | |
Запросы по продукции ИБП отправляйте на e-mail: ups@ak-el.ru.
По причине непрерывной работы по улучшению выпускаемой продукции, приведенные на сайте параметры изделий являются информационными и могут быть изменены производителем без дополнительного уведомления.
Для получения актуальной информации и характеристик обращайтесь к производителю.
