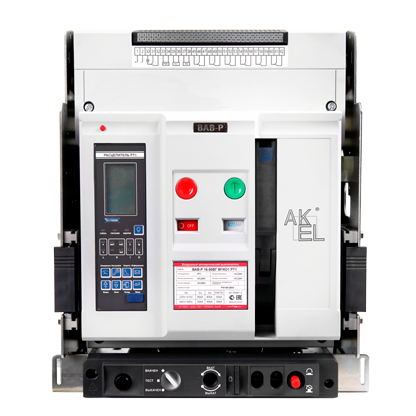

Воздушный автоматический выключатель
СЕРИЯ ВАВ-Р 2000AF

СЕРИЯ ВАВ-Р 2000AF

СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
Технические характеристики:
Модель автоматического выключателя ВАВ-Р 06-80, ВАВ-Р 20-80
Габаритный типоразмер 2000AF
Номинальный ток In (A) 630, 800 1000, 1250, 1600 2000
Номинальный ток N-полюса 100%In
Номинальное рабочее напряжение Ue 220В перем. тока/230В/240В, 380В перем. тока/400В/415В перем. тока, 440 В перем. тока/480 В перем. тока, 660В перем. тока/690В
Номинальная частота f 50/60 Гц
Номинальное напряжение изоляции Ui 1000 В
Номинальное импульсное выдерживаемое напряжение 12 кВ
Число полюсов 3, 4
Полное время отключения (≤690 В перем. тока) ≤30 мсек
Время замыкания ≤70 мсек
Номинальная предельная отключающая способность при коротком замыкании Icu (действительное значение) кА 415 В перем. тока 80 кА
690 В перем. тока 50 кА
Номинальная рабочая отключающая способность при коротком замыкании Ics (действительное значение) кА 415 В перем. тока 80 кА
690 В перем. тока 50 кА
Номинальная наибольшая включающая способность Icm (пиковое значение) кА 415 В перем. тока 176 кА
690 В перем. тока 110 кА
Номинальный кратковременно выдерживаемый ток Icw (действительное значение) 1 сек. кА 415 В перем. тока 60 кА
690 В перем. тока 40 кА
Производительность (число циклов срабатывания) Коммутационная износостойкость 415 В перем. тока 8000
690 В перем. тока 5000
Механический срок службы Не требует технического обслуживания 15000
Требует технического обслуживания 20000
Тип установки Стационарный выключатель
Выкатной выключатель
Метод подключения к главной цепи Стационарный выключатель Горизонтальное подключение, вертикальное подключение, L-образное подключение
Выкатной выключатель Горизонтальное подключение, вертикальное подключение, L-образное подключение
Габаритные размеры: Ш×Г×В Стационарный выключатель 3P 362×332×398
Стационарный выключатель 4P 457×332×398
Выкатной выключатель 3P 375×430×432
Выкатной выключатель 4P 470×430×432
Вес (кг) Стационарный выключатель 3P 39 40 41
Стационарный выключатель 4P 48 49 50
Выкатной выключатель 3P 68 70 71
Выкатной выключатель 4P 86 88 91
