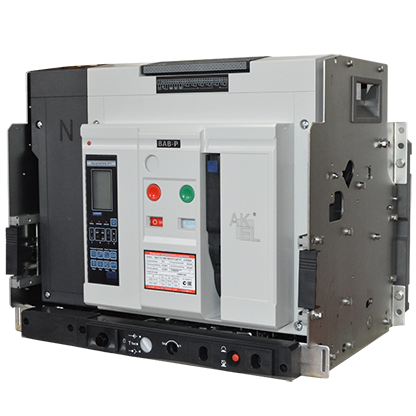

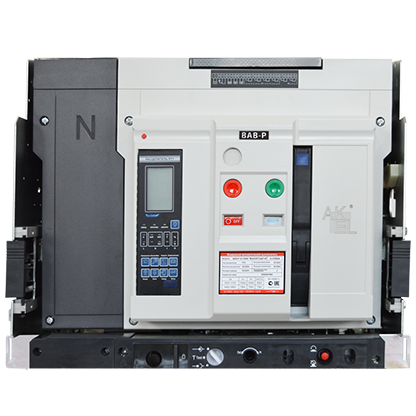

ВАВ-PREMIUM (ВАВ-P) — воздушные автоматические выключатели до 7500 А 160 кA

СЕРИЯ ВАВ-Р 2000AF

СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF
СЕРИЯ ВАВ-Р 2000AF

СЕРИЯ ВАВ-Р 3200AF

СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF
СЕРИЯ ВАВ-Р 3200AF

СЕРИЯ ВАВ-Р 4000AF

СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF
СЕРИЯ ВАВ-Р 4000AF

СЕРИЯ ВАВ-Р 4000AF 1380B

СЕРИЯ ВАВ-Р 4000AF 1380B
СЕРИЯ ВАВ-Р 4000AF 1380B

СЕРИЯ ВАВ-Р 6300AF

СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF
СЕРИЯ ВАВ-Р 6300AF

СЕРИЯ ВАВ-Р 7500AF

СЕРИЯ ВАВ-Р 7500AF
СЕРИЯ ВАВ-Р 7500AF

СЕРИЯ ВАВ-P ВН 2000AF

СЕРИЯ ВАВ-P ВН 2000AF
СЕРИЯ ВАВ-P ВН 2000AF

СЕРИЯ ВАВ-P ВН 4000AF

СЕРИЯ ВАВ-P ВН 4000AF
СЕРИЯ ВАВ-P ВН 4000AF

ОСОБЕННОСТИ СЕРИИ

Современное производство предъявляет высокие требования к защите электротехнического оборудования. Растет спрос на технологии способные отвечать высоким мощностям и сложным климатическим условиям. АКЭЛ предлагает решения для самых ответственных промышленных задач и объектов.

Высокая надежность в любых условиях

Воздушные автоматические выключатели АКЭЛ ВАВ-Рremium (BAB-P) выпускаются в 3-х габаритных типоразмерах (2000/4000/6300AF). Автоматические воздушные выключатели обеспечивают размыкание цепей с высокой нагрузкой надежности и безопасность потребителей высоких токов. Устройства рассчитаны на напряжение изоляции до 1000 В. Инновационная конструкция контактной группы гарантирует механическую и коммутационную износостойкость до 20 000 и 11 000 циклов соответственно. Вся линейка ВАВ-Р обеспечивает защиту от сверхтоков, мониторинг сети, координацию с другими аппаратами защиты, измерение, диагностику, анализ и передачу данных. Различные способы присоединения проводников, коннекторы и аксессуары обеспечивают широкий спектр применения.

Производительность достигается за счет высокой отключающей способности в 120 кА (6300AFпри АС 415 В). ВАВ-Р гарантирует 100% защиту нейтрального полюса (6300AF — 50%) и выдерживает номинальное импульсное напряжение (Uimp) 12 кВ. Устройство подходит для использования в суровых климатических условиях. Испытания при −40°C доказали возможность его применения в горной местности. Защита от повышенной влажности и плесени, устойчивость к воздействию солевого тумана и максимальная температура эксплуатации +70°C позволяет использовать аппарат во влажном тропическом климате. Продукция сертифицирована в соответствии с Техническим регламентом Таможенного союза. ВАВ-РREMIUM (ВАВ-Р) 2000AF/4000AF/6300AF. Номинальный ток от 630 А до 6300 А.

Если производство требует решения сложных задач при максимальной компактности АКЭЛ предлагает модель ВАВ-Compact, на 30% компактнее при сходных технических характеристиках. ВАВ-COMPACT (ВАВ-С) 1600AF. Номинальный ток 200 A~1600 A.

Функции и аксессуары

Оптимальную координацию ВАВ-Р обеспечивают полнофункциональные микропроцессорные расцепители: с измерением фазных токов (РТ), активной, реактивной, полной и коэффициента мощности (РМ) и гармоник (РГ). Контроллеры способны работать при низких температурах. Удобство использования обеспечивает дисплей с интуитивно понятным интерфейсом. В контроллерах реализованы базовые функции защит — LSIG. Они применяются в высокотехнологичной сфере и эффективны в интеллектуальных системах. Интерфейс, интегрированной коммуникационной сети для передачи данных на базе протоколов Modbus, обеспечивает взаимодействие, дистанционное измерение, управление и регулирование. Выключатели ВАВ-Р комплектуются аксессуарами для любого профиля и поставляются с большим списком опций в базовой комплектации: катушки отключения/включения, моторные привода и микропроцессорные расцепители (один из 3-х).

Полный каталог ВАВ-Р АКЭЛ Заказать просчет Руководство по эксплуатации
Сертификат соответствия

Технические характеристики:
Габаритный типоразмер 2000 AF 3200 AF 4000 AF 6300 AF 2000 AF BH 4000 AF BH
Автоматический выключатель ВАВ-P 06-80, ВАВ-P 20-80 ВАВ-P 20-85, ВАВ-P 32-85 ВАВ-P 08-100, ВАВ-P 40-100 ВАВ-P 50-120, ВАВ-P 63-120 ВАВ-P 06 BH, ВАВ-P 20 BH ВАВ-P25 BH, ВАВ-P40 BH
Число полюсов 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4
Номинальный ток 630~2000 A 2000~3200 A 800~4000 A 5000~6300 A 630~2000 A 2500~4000 A
Защита нейтрали 100%In 100%In 100%In 50%In 100%In 100%In
Номинальное рабочее напряжение Ue 690 В перем. тока 690 В перем. тока 1000 В перем. тока 690 В перем. тока 690 В перем. тока 690 В перем. тока
Номинальная предельная отключающая способность при коротком замыкании Icu (415 В перем. тока) 80 кА 85 кА 100 кА 120 кА - -
Номинальная рабочая отключающая способность при коротком замыкании Ics (415 В перем. тока) 80 кА 85 кА 100 кА 120 кА - -
Номинальный кратковременно выдерживаемый ток Icw (415 В перем. тока) 1 сек. 60 кА 85 кА 85 кА 120 кА 65 кА 100 кА
Габаритные размеры (ШхГхВ), мм Стационарный 3P 362×332×398 422×302×397 422×339×394 803х300х392 362×331×397 428×300×394
Выкатной 3P 375×430×432 435×398×432 435×450×432 810х400х475 375×398×432 435×403×432
Тип контроллера РТ контроллер - -
РМ контроллер - -
РГ контроллер - -
Тип установки Стационарное исполнение
Выкатное исполнение
Специальное применение Ветроэнергетические установки, автоматический выключатель для работы при низкой температуре
Автоматический выключатель климатического исполнения ТВ
