ВАВ-C — Воздушные автоматические выключатели до 2500 А 85 кА

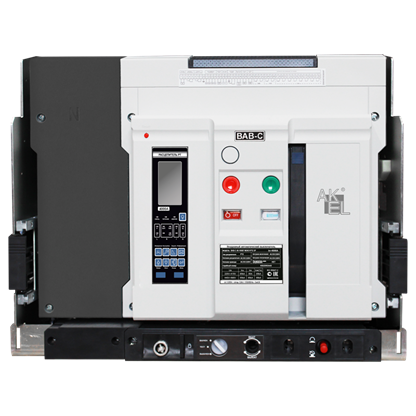

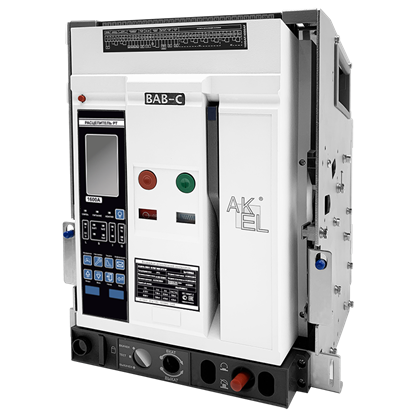

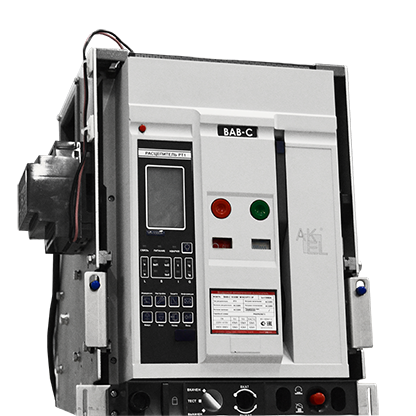

ВАВ-COMPACT

ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT
ВАВ-COMPACT

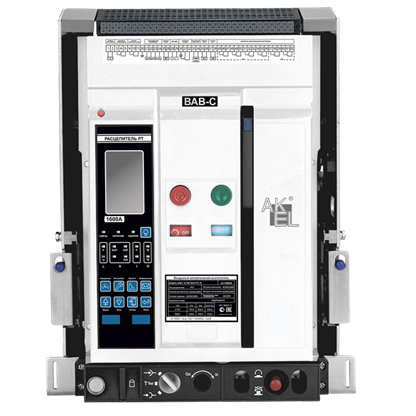

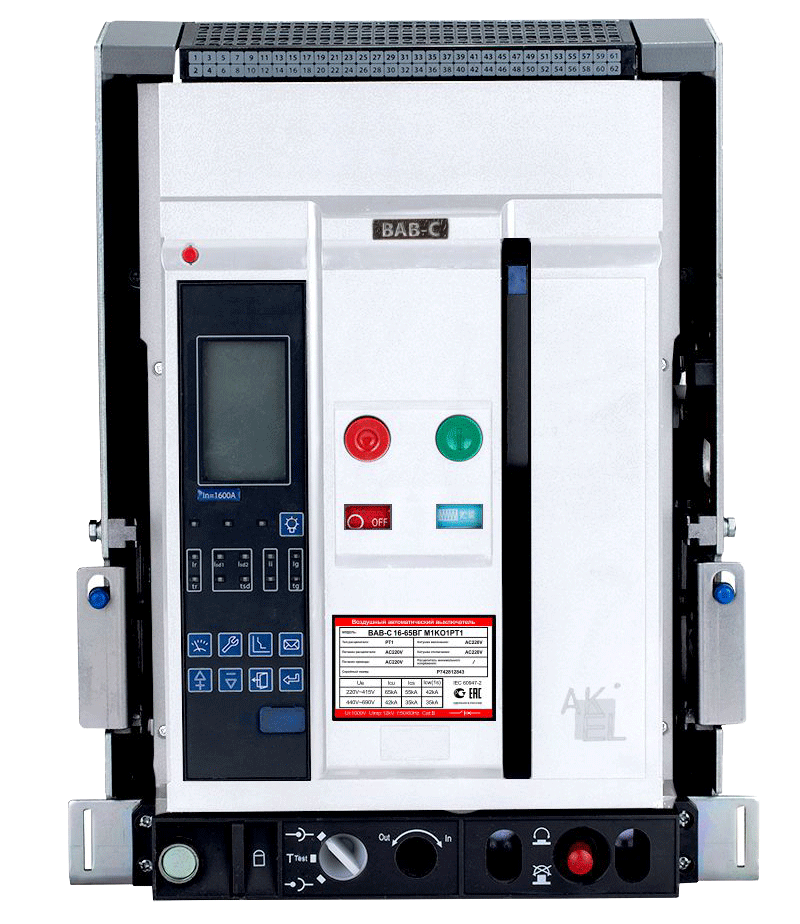

СЕРИЯ ВАВ-С 1600AF 65kA

СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA
СЕРИЯ ВАВ-С 1600AF 65kA

СЕРИЯ ВАВ-С 1600AF 70kA

СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA
СЕРИЯ ВАВ-С 1600AF 70kA

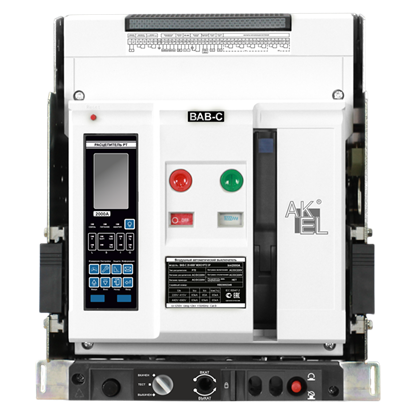

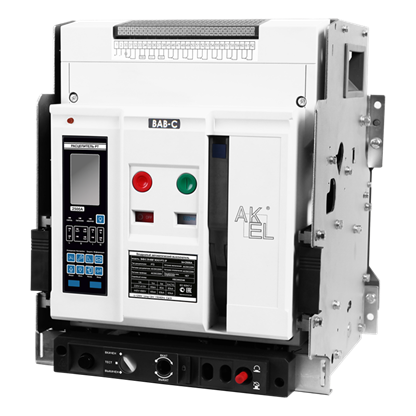

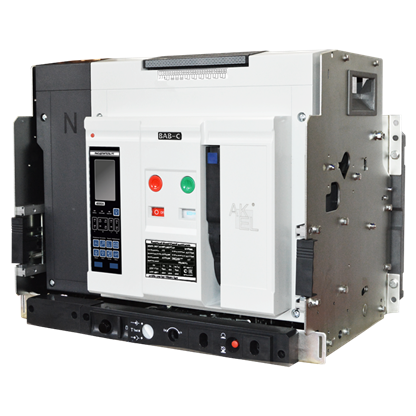

СЕРИЯ ВАВ-С 2500AF 85kA

СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
СЕРИЯ ВАВ-С 2500AF 85kA
  • СЕРИЯ ВАВ-С 1600AF 65kA

    СЕРИЯ ВАВ-С 1600AF 65kA
  • СЕРИЯ ВАВ-С 1600AF 70kA

    СЕРИЯ ВАВ-С 1600AF 70kA
  • СЕРИЯ ВАВ-С 2500AF 85kA

    СЕРИЯ ВАВ-С 2500AF 85kA

ОСОБЕННОСТИ СЕРИИ

Компактность и высокая надежность

Когда производство требует компактности при высокой надежности, модельный ряд АКЭЛ готов предложить решение ВАВ-Compact. Этот аппарат, при близких технических характеристиках к ВАВ-Р, компактнее, в среднем, более чем на 30%. Такие параметры позволят решать задачи при самых сложных заданных условиях.

Автоматические выключатели серии ВАВ-COMPACT используются для защиты распределительной сети частотой 50/60 Гц, номинальным током 200 ~1600 A, номинальным напряжением изоляции 1000 В, номинальным рабочим напряжением до 690 В перем. тока.

Выключатели ВАВ-COMPACT разработаны для распределения электрической энергии и защиты силового электрического оборудования от перегрузки, понижения напряжения, короткого замыкания, однофазного замыкания на землю и других отказов. Автоматический выключатель предусматривает различные функции защиты. Он предотвращает неожиданный сбой электропитания, выполняя селективную защиту, и улучшает безотказность и безопасность системы энергоснабжения.

Большой выбор аксессуаров

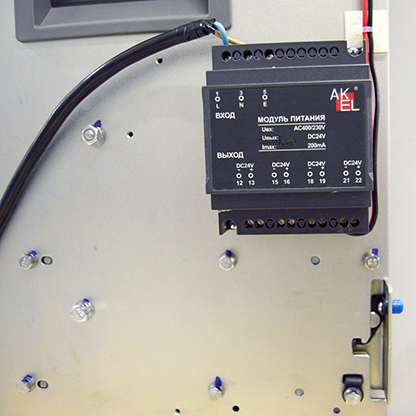

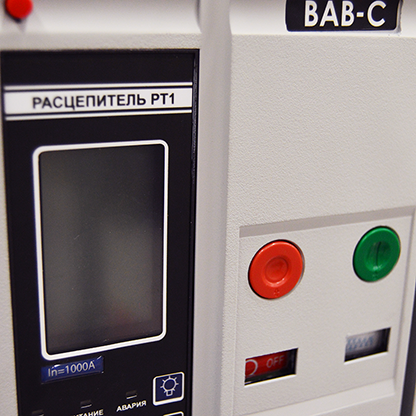

ВАВ-C комплектуются богатым набором аксессуаров, позволяющих решать производственные задачи любого профиля и сложности. Даже в базовой комплектации ВАВ-C поставляются с внушительным списком опций – катушки отключения/включения, моторные привода, микропроцессорным расцепителем РТ.

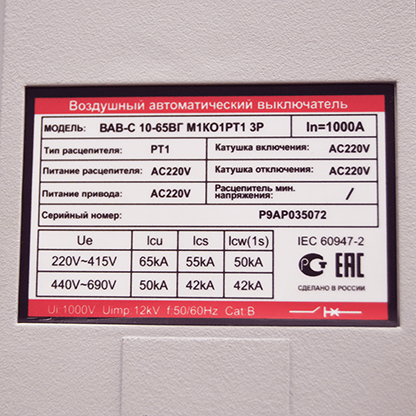

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТОВ ВАВ-С ДЛЯ ЗАЩИТЫ ЦЕПЕЙ НАПРЯЖЕНИЕМ ДО 690В AC

Модель автоматического выключателя ВАВ-C 02-65, ВАВ-C 16-65 ВАВ-C 02-70, ВАВ-C 16-70 ВАВ-C 20-65, ВАВ-C 25-65 ВАВ-C 20-85, ВАВ-C 25-85
Габаритный типоразмер 1600 AF 1600 AF 2500AF 2500AF
Номинальный ток In (A) 200, 400, 630, 800, 1000, 1250, 1600 200, 400, 630, 800, 1000, 1250, 1600 2000, 2500 2000, 2500
Номинальный ток N-полюса 100%In
Номинальное рабочее напряжение Ue 220 В перем. тока/230 В/240 В, 380 В перем. тока/400 В/415 В, 440 В перем. тока/480 В, 660 В перем. тока/690 В перем. тока
Номинальная частота f 50/60 Гц
Номинальное напряжение изоляции Ui 1000 В 1250 В
Номинальное импульсное выдерживаемое напряжение Uimp 12 кВ
Число полюсов 3, 4
Полное время отключения (≤690 В перем. тока) ≤30 мс ≤25 мс ≤30 мс
Время замыкания ≤70 мс ≤60 мс ≤70 мс
Номинальная предельная отключающая способность при коротком замыкании Icu (действительное значение) кА 415 В перем. тока 65 кА 70 кА 65 кА 85 кА
690 В перем. тока 42 кА 50 кА 55 кА 65 кА
Номинальная рабочая отключающая способность при коротком замыкании Ics (действительное значение) кА 415 В перем. тока 55 кА 60 кА 65 кА 85 кА
690 В перем. тока 35 кА 45 кА 55 кА 65 кА
Номинальная наибольшая включающая способность Icm (пиковое значение) кА 415 В перем. тока 143 кА 145 кА 145 кА 187 кА
690 В перем. тока 88 кА 105 кА 121 кА 145 кА
Номинальный кратковременно допустимый сквозной ток Icw (действительное значение) 1 сек кА 415 В перем. тока 42 кА 50 кА 65 кА 85 кА
690 В перем. тока 35 кА 42 кА 55 кА 65 кА
Производительность (число циклов срабатывания) Коммутационная износостойкость 415 В перем. тока 10000 (200~630 A), 9000 (800~1250 A), 8000 (1600 A) 10000 (200~630 A), 8000 (800~1250 A), 6500 (1600 A) 11500 (2000 A), 11000 (2500 A)
690 В перем. тока 10000 (200~630 A), 6000 (800~1250 A), 4000 (1600 A) 18000 (200~630 A), 5000 (800~1250 A), 3000 (1600 A) 10000 (2000 A), 8000 (2500 A)
Механический срок службы Не требует технического обслуживания 15000 15000 145 кА 187 кА
Требует технического обслуживания 30000 30000 121 кА 145 кА
Тип установки Стационарное исполнение, выкатное исполнение
Метод подключения к главной цепи Горизонтальное подключение в базовой конфигурации, вертикальное и комбинированное подключение при помощи шинных адаптеров Горизонтальное подключение, вертикальное подключение, переднее подключение, комбинированное подключение. Выводы можно развернуть из горизонтального подключения в вертикальное и наооборот.

Габаритные размеры: Ш×Г×В
Стационарный выключатель 3P 260х205,5х319,5мм 259х200,5х318 мм 368х309,5х394 мм
Стационарный выключатель 4P 330х205,5х319,5 мм 329х200,5х318 мм 463х309,5х394 мм
Выкатной выключатель 3P 268,5х303,5х352 мм 282х305,5х351.5 мм 375х400х432 мм
Выкатной выключатель 4P 338,5х303,5х352 мм 352х305,5х351.5 мм 470х400х432 мм
Вес (кг) Стационарный выключатель 3P 20 (200~1000 A) 21 (1250~1600 A) 22 (200~630 A) 23 (800~1600 A) 50 (2000~2500 A)
Стационарный выключатель 4P 24 (200~1000 A) 26 (1250~1600 A) 34 (200~630 A) 35 (800~1600 A) 62,3 (2000~2500 A)
Выкатной выключатель 3P 40 (200~1000 A) 42 (1250~1600 A) 43 (200~630 A) 44 (800~1600 A) 87,4 (2000~2500 A)
Выкатной выключатель 4P 50 (200~1000 A) 52 (1250~1600 A) 56 (200~630 A) 57 (800~1600 A) 106,7 (2000~2500 A)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТОВ ВАВ-С ДЛЯ ЗАЩИТЫ ЦЕПЕЙ C ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ ДО 1140В AC

Модель автоматического выключателя ВАВ-C 06-1140-50, ВАВ-C 25-1140-50
Габаритный типоразмер 2500AF
Номинальный ток In (A) 630, 800, 1000, 1250, 1600, 2000, 2500
Номинальный ток N-полюса 100%In
Номинальное рабочее напряжение Ue AC800 B, AC1000 В, AC1140 В
Номинальная частота f 50/60 Гц
Номинальное напряжение изоляции Ui 1250 В
Номинальное импульсное выдерживаемое напряжение Uimp 12 кВ
Число полюсов 3, 4
Полное время отключения (≤690 В перем. тока) ≤30 мс
Время замыкания ≤70 мс
Номинальная предельная отключающая способность при коротком замыкании Icu (действительное значение) кА 800 В перем. тока 60 кА
1000 В перем. тока 55 кА
1140 В перем. тока 50 кА
Номинальная рабочая отключающая способность при коротком замыкании Ics (действительное значение) кА 800 В перем. тока 60 кА
1000 В перем. тока 55 кА
1140 В перем. тока 50 кА
Номинальная наибольшая включающая способность Icm (пиковое значение) кА 800 В перем. тока 132 кА
1000 В перем. тока 121 кА
1140 В перем. тока 110 кА
Номинальный кратковременно допустимый сквозной ток Icw (действительное значение) 1 сек кА 800 В перем. тока 60 кА
1000 В перем. тока 55 кА
1140 В перем. тока 50 кА
    800 В перем. тока 5000 (630~2000 A), 4500 (2500 A)
1000/1140 В перем. тока 3000 (630~2000 A), 2000 (2500 A)
Механический срок службы Не требует технического обслуживания 15000
Требует технического обслуживания 30000
Тип установки Стационарное исполнение, выкатное исполнение
Метод подключения к главной цепи Горизонтальное подключение, вертикальное подключение, переднее подключение, комбинированное подключение

Габаритные размеры: Ш×Г×В
Стационарный выключатель 3P 368х309,5х394 мм
Стационарный выключатель 4P 463х309,5х394 мм
Выкатной выключатель 3P 375х400х432 мм
Выкатной выключатель 4P 470х400х432 мм
Вес (кг) Стационарный выключатель 3P 49,4 (630~1250 A) 50 (1600~2500 A)
Стационарный выключатель 4P 61,5 (630~1250 A) 62,3 (1600~2500 A)
Выкатной выключатель 3P 87,1 (630~1250 A) 87,4 (1600~2500 A)
Выкатной выключатель 4P 106,2 (630~1250 A) 106,7 (1600~2500 A)
