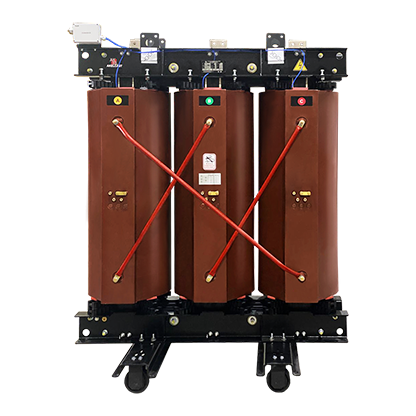

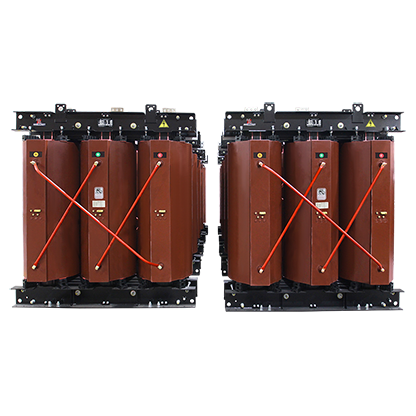

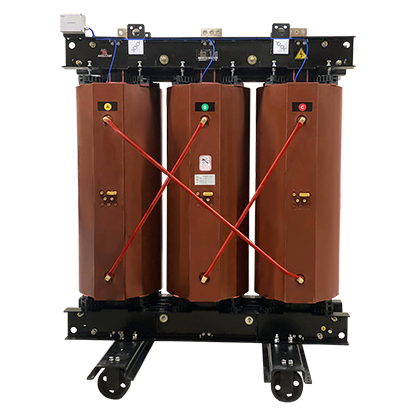

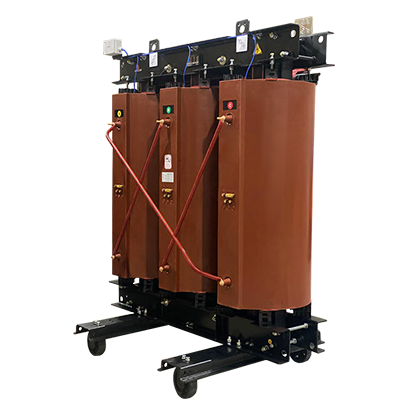

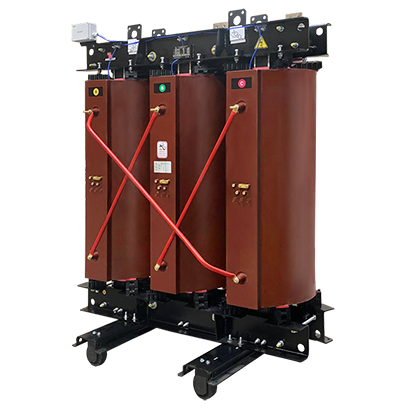

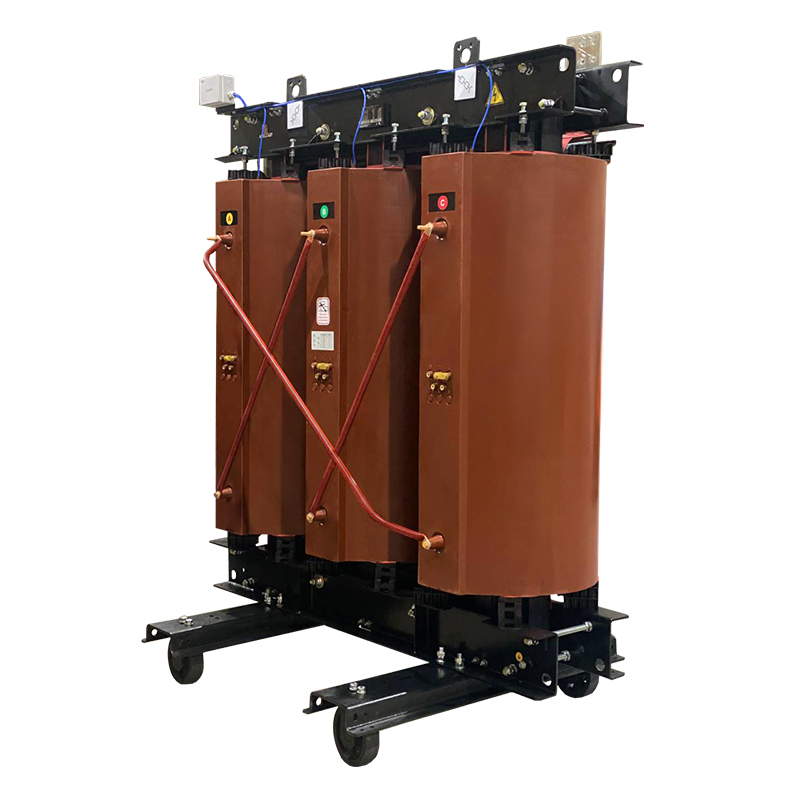

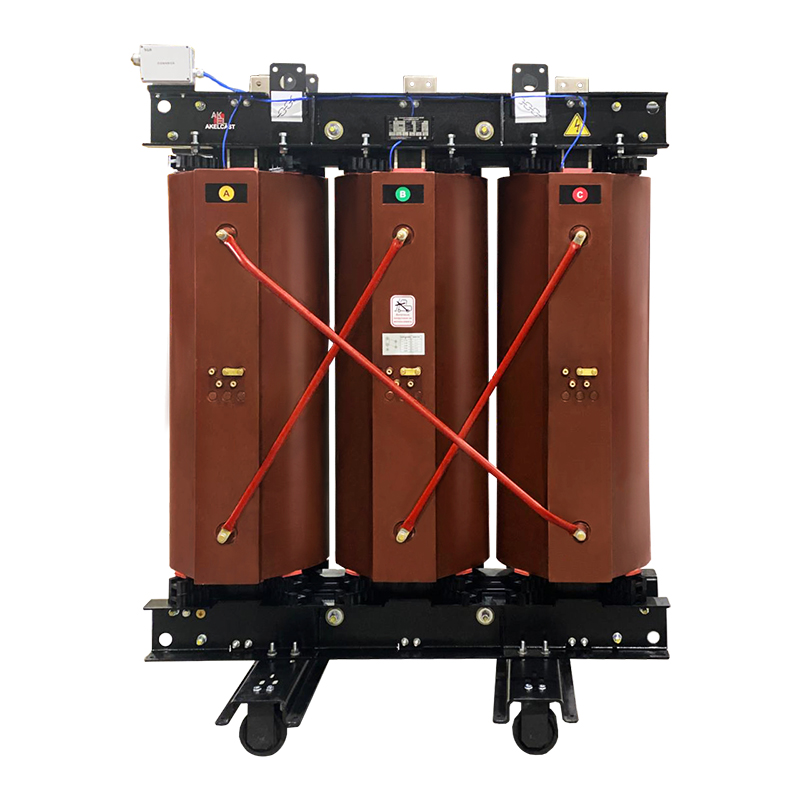

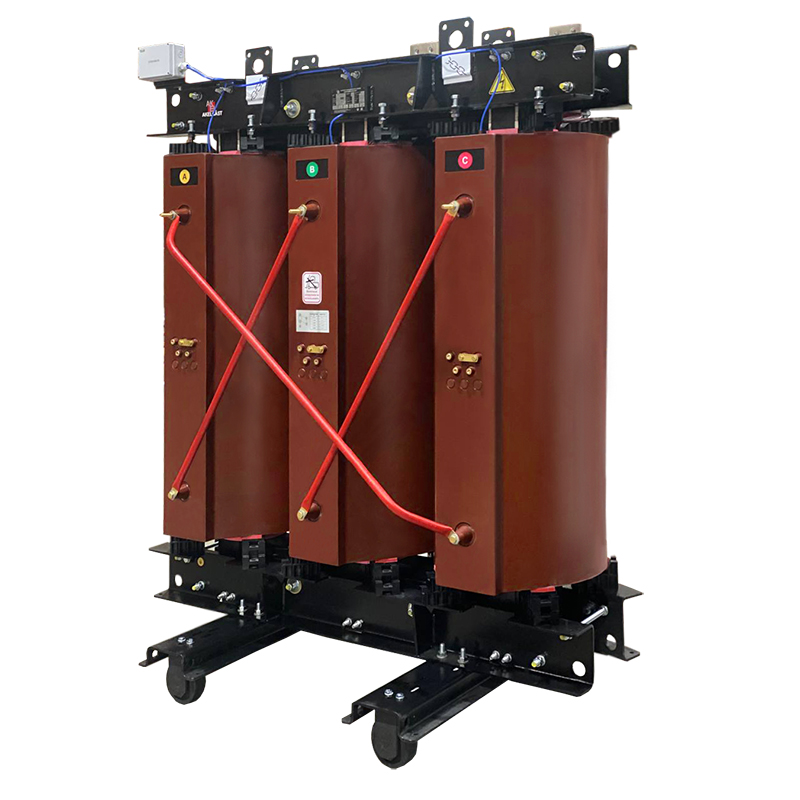

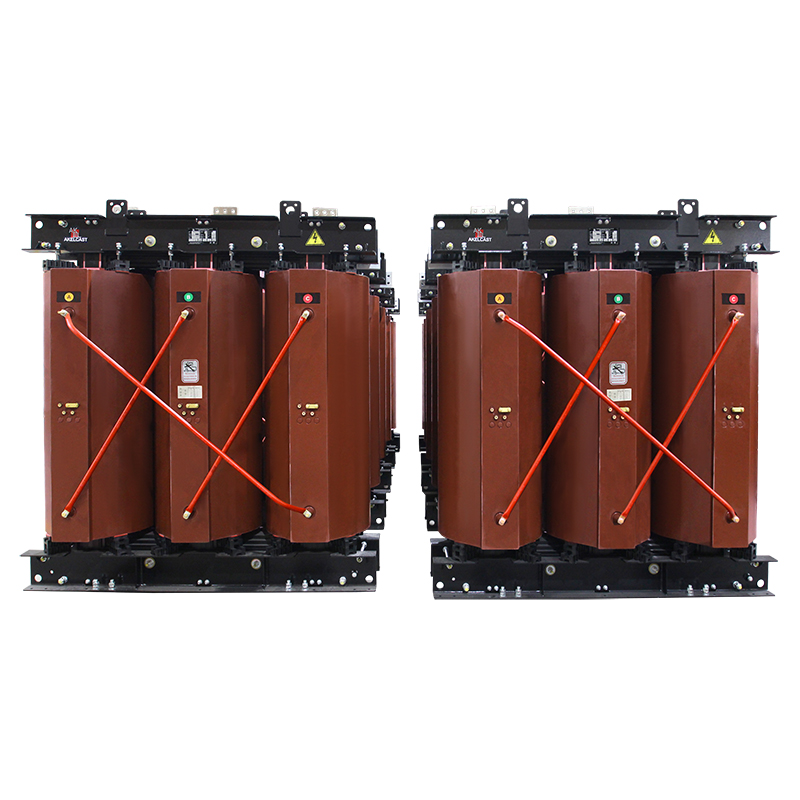

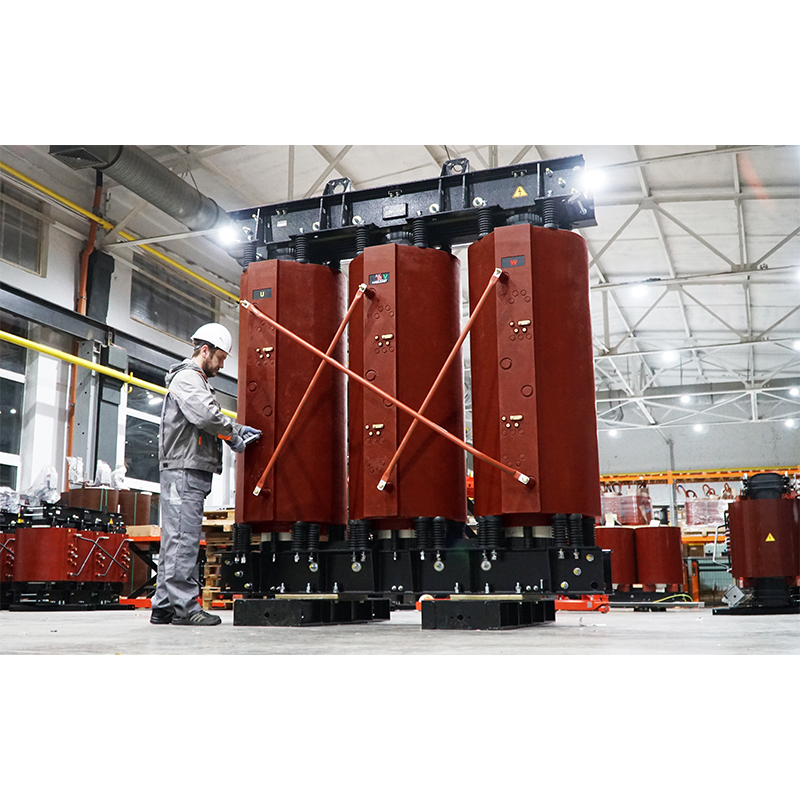

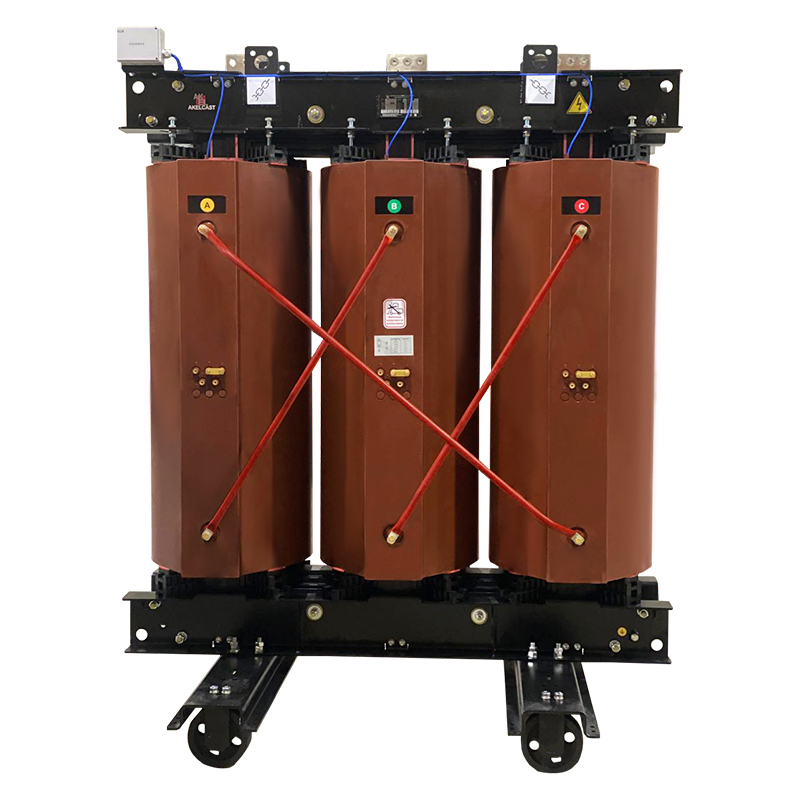

AKELCAST— Распределительный сухой трансформатор с литой изоляцией от 630 до 4000 кВА
Чтобы купить сухой трансформатор AKELCAST — заполните опросный лист и пришлите его на почту: trafo@ak-el.ru
AKELCAST — это энергоэффективный распределительный сухой трансформатор с литой изоляцией, разработанный для эффективной передачи электроэнергии в диапазоне мощностей от 630 до 4000 кВА. Применение материалов более высокого класса позволяет снизить потери холостого хода и короткого замыкания.
Данная линейка трансформаторов представлена в двух классах: энергоэффективный (BoBk) и сверх энергоэффективный (AoAk), что позволяет пользователям выбирать оптимальное решение в зависимости от потребностей и требований к энергоэффективности.
Магнитные системы сухих трансформаторов AKELCAST выполняются по современной системе шихтовки Step-lap (анизотропная сталь). Использование этой технологии позволяет не только уменьшать потери холостого хода, но и уменьшать шум, создаваемый трансформатором в процессе работы. Пониженный уровень шума позволяет максимально приближать подстанции к потребителям, сокращая длину линий более низких уровней напряжения, и, следовательно, уменьшать потери электроэнергии в распределительных сетях.
- Мощность: 630-4000 кВА
- Класс энергоэффективности: энергоэффективный (BoBk), сверх энергоэффективный (AoAk)
- Материал обмоток ВН И НН: алюминий
- Катушки соответствуют стандарту МЭК 60076-11 (Испания)
- Центрирующие опоры компании Leplast (Италия)
- Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
- Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
- Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
- Категория размещения: «3» — для работы в закрытом помещении
- Поставка со склада: от 3 дней без защитного кожуха и 30 дней в защитном кожухе
| Номинальная мощность , кВА | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение ВН,кВ | 6; 10; 20; 35 | ||||||
| Номинальное напряжение НН,кВ | 0,4 | ||||||
| Частота питающей сети,Гц | 50 | ||||||
| Схема и группа соединений | D/Yн-11 ; Y/Yн-0 | ||||||
| Вид системы охлаждения |
Стандарт - повышенный теплоотвод , дополнительная естественная вентиляция AF+25%; AF+40% - принудительное воздушное ( для защиты от перегрева , один или два комплекта вентиляторов) |
||||||
| Материал обмоток | AL-алюминий | ||||||
| Климатическое исполнение и категория размещения | У3; УХЛ3; У1; УХЛ1 | ||||||
| Температура окружающей среды | -40С° ….+40С° ; -60С° … +40С° | ||||||
| Степень защиты |
IP00 (без кожуха) IP21; IP31; IP23; IP33 ( в защитном металлическом кожухе) |
||||||
| Класс пожаробезопастности | F1 | ||||||
| Класс экологической безопасности | E2 | ||||||
| Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007) | F | ||||||
| Вес кг | 2100 | 2750 | 3050 | 3850 | 4935 | 5650 | 6950 |
|
Габаритные размеры IP00 мм (Длина - L x Ширина -W x Высота -H) |
2210 x 1109 x 1898 | 2310 x 1109 x 2418 | 2610 x 1209 x 2718 | 2610 x 1209 x 2723 | 2910 x 1509 x 2870 | 2910 х 1509 х 2905 | 2910 х 1509 х 2905 |
| Потери Хх (Po) Вт | 1150 | 1500 | 1800 | 2200 | 2600 | 3200 | 3800 |
| Потери Кз (Рк.з.) 75С° Вт | 6570 | 9000 | 10800 | 13050 | 16200 | 18900 | 23400 |
| Потери Кз (Рк.з.) 120С° Вт | 7300 | 10000 | 12000 | 14500 | 18000 | 21000 | 26000 |
| Ток холостого хода (Iх.х)% | 1,0 | 0,8 | 0,8 | 0,7 | 0,7 | 0,7 | 0,6 |
| Напряжение короткого замыкания (Uкз) % | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Уровень звукового давления дБ (А) | 55 | 58 | 59 | 60 | 61 | 62 | 63 |
| Дополнительные опции |
Термоконтроллер Т154 Комплект тепловых датчиков РТ100 (3шт) Катки для перемещения трансформатора Зажим заземления М12 - 2шт Комплект принудительной вентиляции AF+25% / AF +40% Виброгасящие опоры |
||||||
| Соответствие стандартам |
ГОСТ Р 52719-2007 Трансформаторы силовые (Общие технические условия) ГОСТ 12.2.007.0 - Изделия электротехнические ГОСТ 12.2.007.2-75 - Трансформаторы силовые и реакторы электрические ГОСТ 12.2.024-87 - Шум. Трансформаторы силовые МЭК 60076-1 (ГОСТ 30830-2002) - Трансформаторы силовые ( Общие положения) МЭК 600076-11 (ГОСТ 54827-2011) - Трансформаторы сухие ( Общие технические условия) |
||||||
На складе готовой продукции АКЭЛ всегда имеются в наличии сухие трансформаторы разных типов мощности и классов напряжения, прошедшие испытания и готовые к отгрузке.
Каждый трансформатор проходит приемо-сдаточные испытания в собственной аттестованной испытательной лаборатории на соответствие ГОСТ и ТУ
