Производственная площадка AKELCAST

Качественная сборка

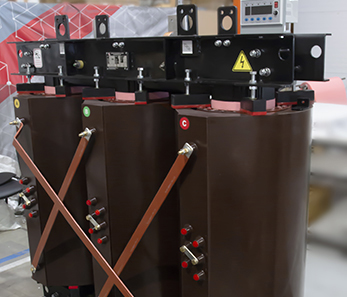

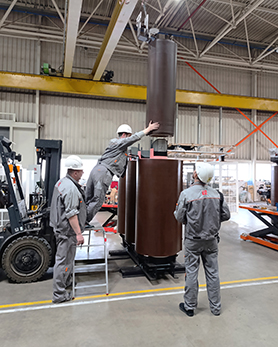

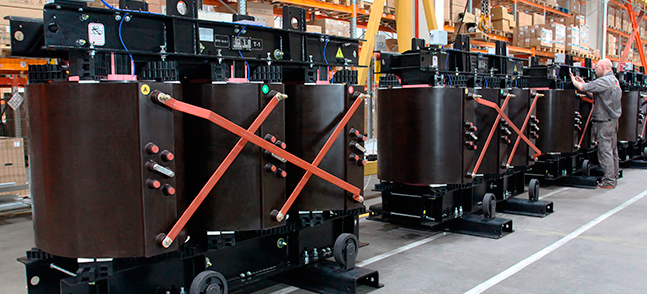

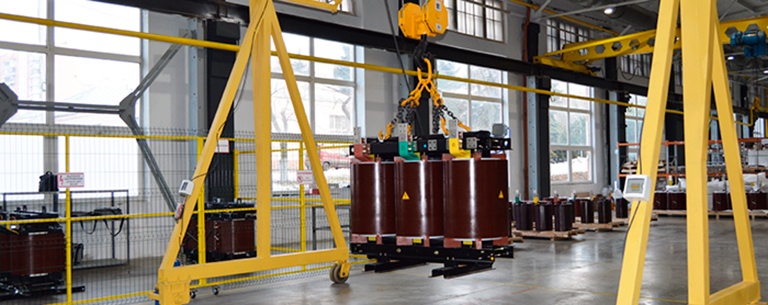

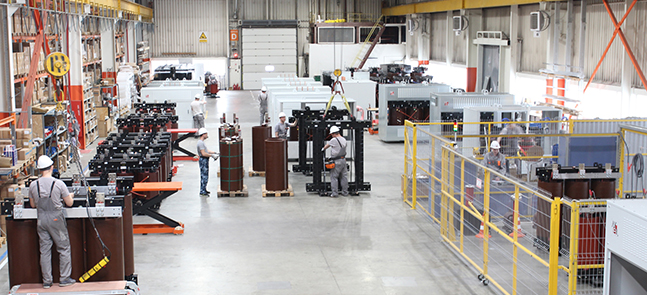

На производственной площадке AKELCAST происходит полный цикл сборки сухих трансформаторов.

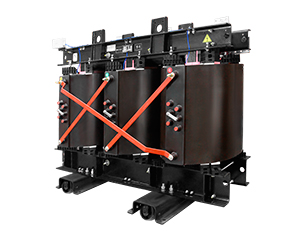

• Сухие трансформаторы мощностью 25кВА-25000кВА, напряжением 6-35кВ AKELCAST типа ТСЛ, ТСЗЛ с алюминиевыми и медными обмотками

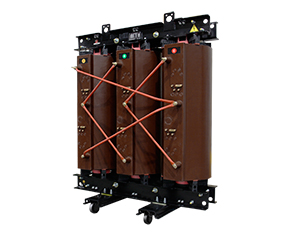

• Сухие преобразовательные трансформаторы мощностью до 5000кВ напряжением до 35кВ AKELCAST типа ТСП и ТСЗП: двухобмоточные и с расщеплённой обмоткой
• Сухие трансформаторы с воздушно-барьерной изоляцией мощностью 25кВА-25000кВА, напряжением 6-35кВ AKELCAST типа ТС и ТСЗ

Все поступающие на производство элементы и комплектующие подвергаются входному контролю качества.
Используются только премиальные комплектующие: Leplast (Италия), TECSystem (Италия), LS ( Корея).

Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий, а также препятствует распространению горения.

Магнитные системы трансформаторов AKELCAST выполняются по современной системе шихтовки Step-lap (Анизотропная сталь). Использование этой технологии позволяет не только уменьшать потери холостого хода, но и уменьшать шум, создаваемый трансформатором в процессе работы. Пониженный уровень шума позволяет максимально приближать подстанции к потребителям, сокращая длину линий более низких уровней напряжения, а, следовательно, уменьшать потери электроэнергии в распределительных сетях.

Овальные обмотки трансформатора AKELCAST делают всю конструкцию компактной, что определенно является преимуществом при его транспортировке, разгрузке и других работах, связанных с монтажом и эксплуатацией.

В сухих трансформаторах производства АКЭЛ применяется уникальная система отведения тепла. В наших обмотках предусмотрены дополнительные каналы отведения тепла при естественной и принудительной вентиляции, что позволяет избежать перегрева трансформатора при перегрузках. Это один из важнейших показателей — пожаробезопасность.

Обмотки трансформаторов дополнительно проверяются на целостность изоляции и значение сопротивления постоянному току.

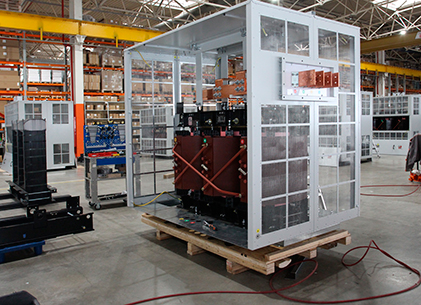

Расшихтовывания магнитных сердечников, монтаж обмоток, разводка выводов НН и ВВ — по требованию заказчика в любом исполнении и в любом кожухе IP21-54.

Контроль качества

Каждый трансформатор подвергается приемо-сдаточным испытаниям согласно ТУ и ГОСТ-Р.

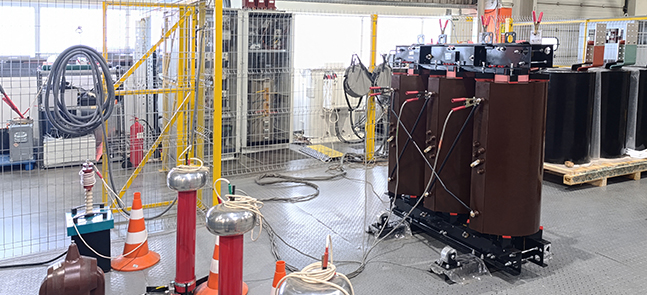

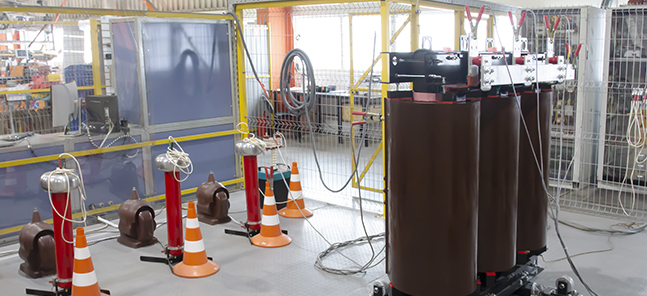

Для проведения приемо-сдаточных испытаний на производстве выделена огражденная зона испытаний с собственной электротехнической лабораторией и аттестованным персоналом.

ПРИЕМО-СДАТОЧНЫЕ ИСПЫТАНИЯ (для всех трансформаторов AKELCAST):

1. Измерение сопротивления обмоток
2. Измерение коэффициента трансформации и групп соединения обмоток
3. Измерение потерь и напряжения короткого замыкания
4. Измерение потерь и тока холостого хода
5. Испытание электрической прочности изоляции наведенным перенапряжением
6. Испытание электрической прочности изоляции приложенным напряжением
7. Измерение частичных разрядов

ТИПОВЫЕ ИСПЫТАНИЯ (по требованию заказчика):

1. Испытание электрической прочности изоляции напряжением грозовых импульсов
2. Определение уровня шума

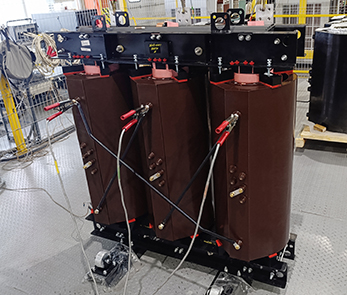

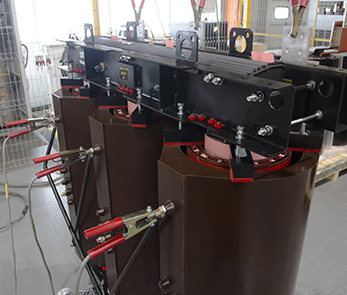

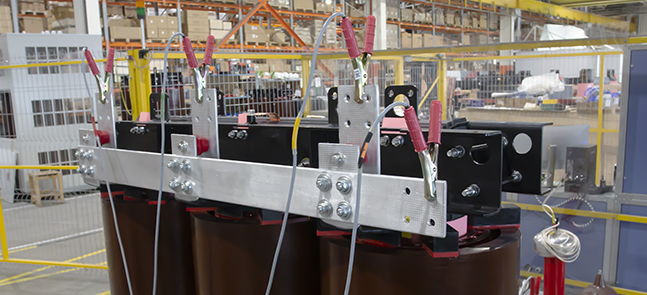

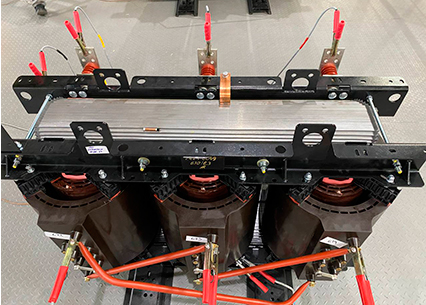

3. Испытание на нагрев

Мы следим за качеством производимой продукции, ориентируясь на международные стандарты — внедрена система менеджмента качества ISO 9001-2015.

Высококвалифицированными специалистами АКЭЛ проводится промежуточный и окончательный контроль качества сборки.

Наличие сертификатов (Сертификаты ГОСТ-EAC, IGC, Пожаробезопасность), подтверждает надежность трансформаторов и безопасность их использования.

Индивидуальные решения

В зависимости от решаемых задач, мы имеем возможность изготовить трансформатор с нестандартными параметрами по требованию заказчика.

Нестандартные характеристики включают в себя:

• Энергосберегающие трансформаторы
• Нестандартное напряжение ВН и НН
• Регулирование ПБВ, отличающееся от +/-2×2,5%
• Нестандартные схемы и группы соединений
• Заданные значения потерь ХХ и КЗ
• Сниженный ток ХХ
• Нестандартное Uk
• Класс нагревостойкости обмоток H
• Нетиповое расположение вводов ВН и НН
• Ограничение по размерам
• Специфическая колея
• Специальные климатические исполнения

Сервис

• Услуги по монтажу сухих трансформаторов AKELCAST.
  Монтаж силовых трансформаторов представляет собой технически сложную задачу, для решения которой потребуется привлечение квалифицированных электриков и наличие специализированного инструмента.
  Своим клиентам мы предоставляем услуги по монтажу сухих трансформаторов AKELCAST.
• Индивидуальные заказы повышенной сложности, исходя из требований заказчика.
  • Возможность изготовления нестандартной мощности
  • Кожух и ошиновка любой конфигурации
  • По желанию заказчика на трансформаторы может быть установлена система принудительного охлаждения.
• Длительные гарантийные обязательства — до 5 лет.
