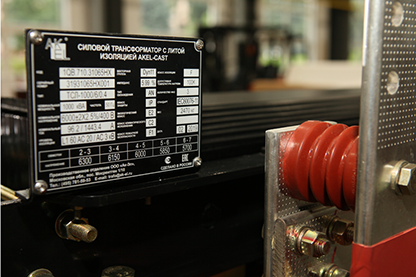

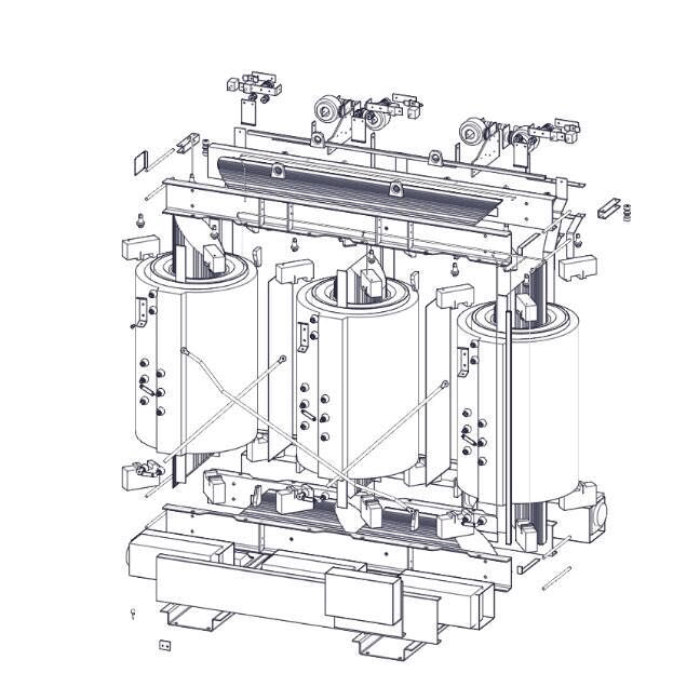

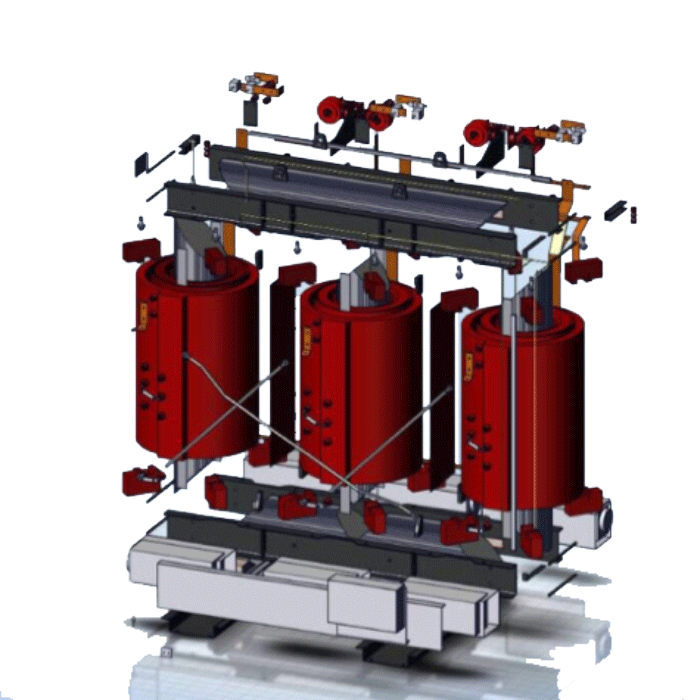

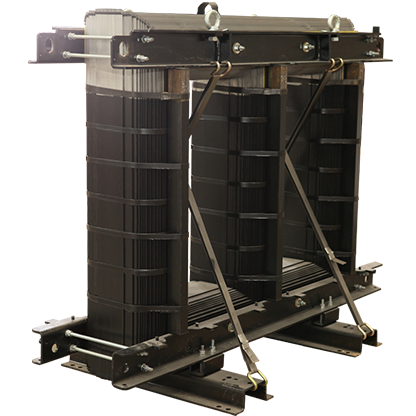

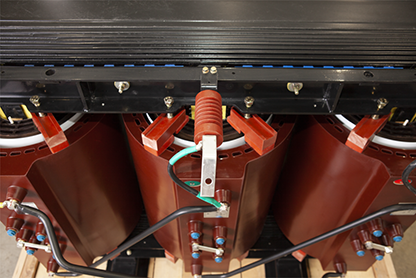

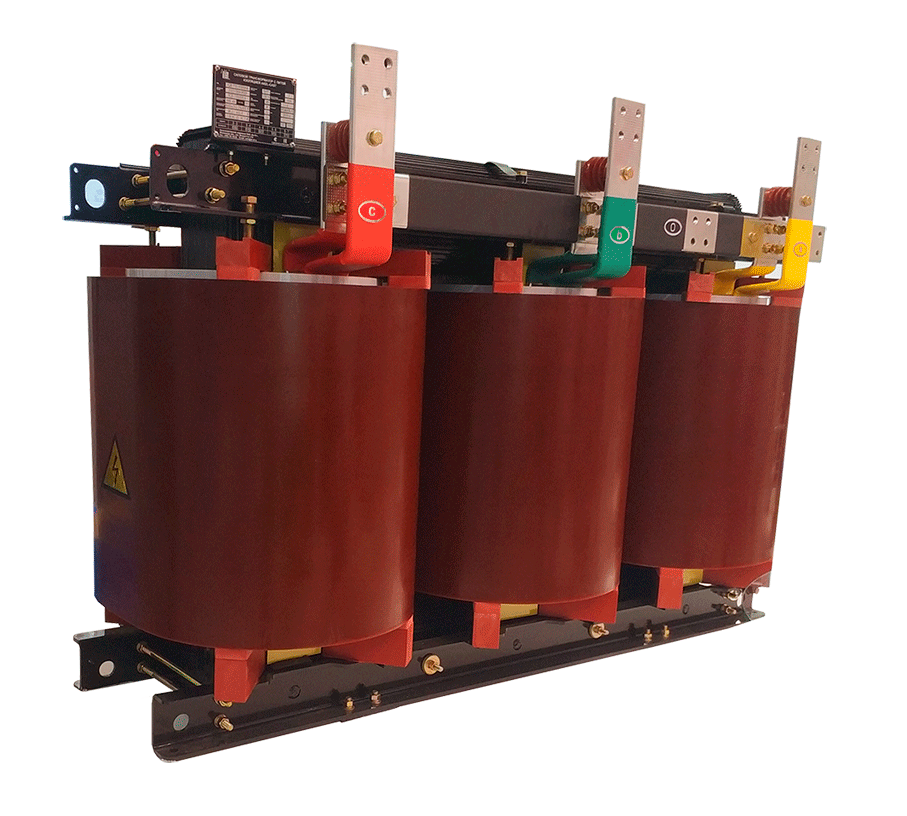

AKELCAST ® — Трансформаторы сухие с литой изоляцией до 25 000кВА
AKELCAST ® — Трансформаторы сухие с литой изоляцией до 25 000кВА
Запросы по продукции трансформаторы AKELCAST® отправляйте на e-mail: trafo@ak-el.ru.
Классификации трансформаторов AKELCAST.

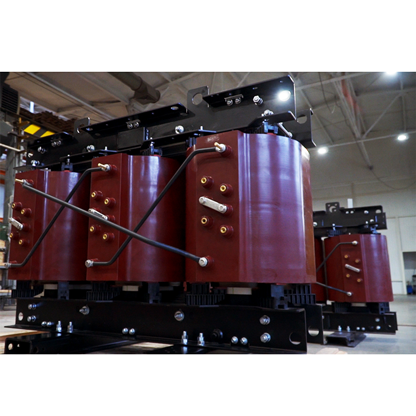

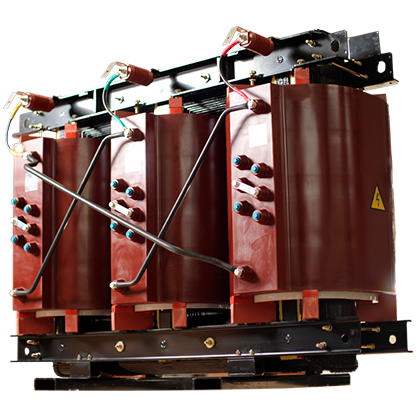

AKELCAST ST — Сухие трансформаторы с литой изоляцией AKELCAST ST типа ТСЛ, ТСЗЛ на номинальную мощность 25-630кВА.
Материал обмоток ВН И НН: алюминий или медь
Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
Категория размещения: «3» — для работы в закрытом помещении

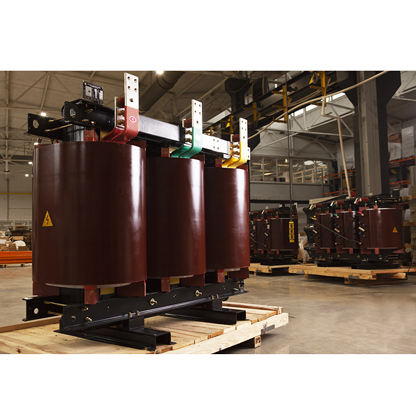

AKELCAST LS — Сухие трансформаторы с литой изоляцией AKELCAST LS типа ТСЛ, ТСЗЛ на номинальную мощность 400-4000кВА.

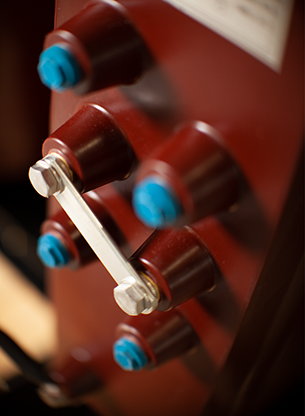

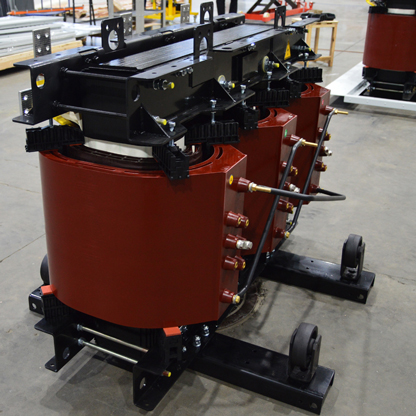

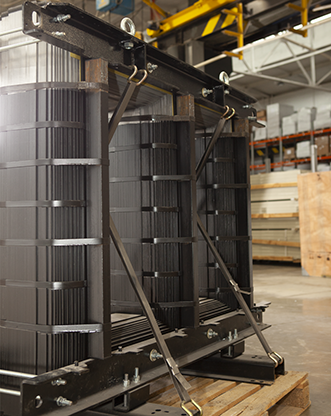

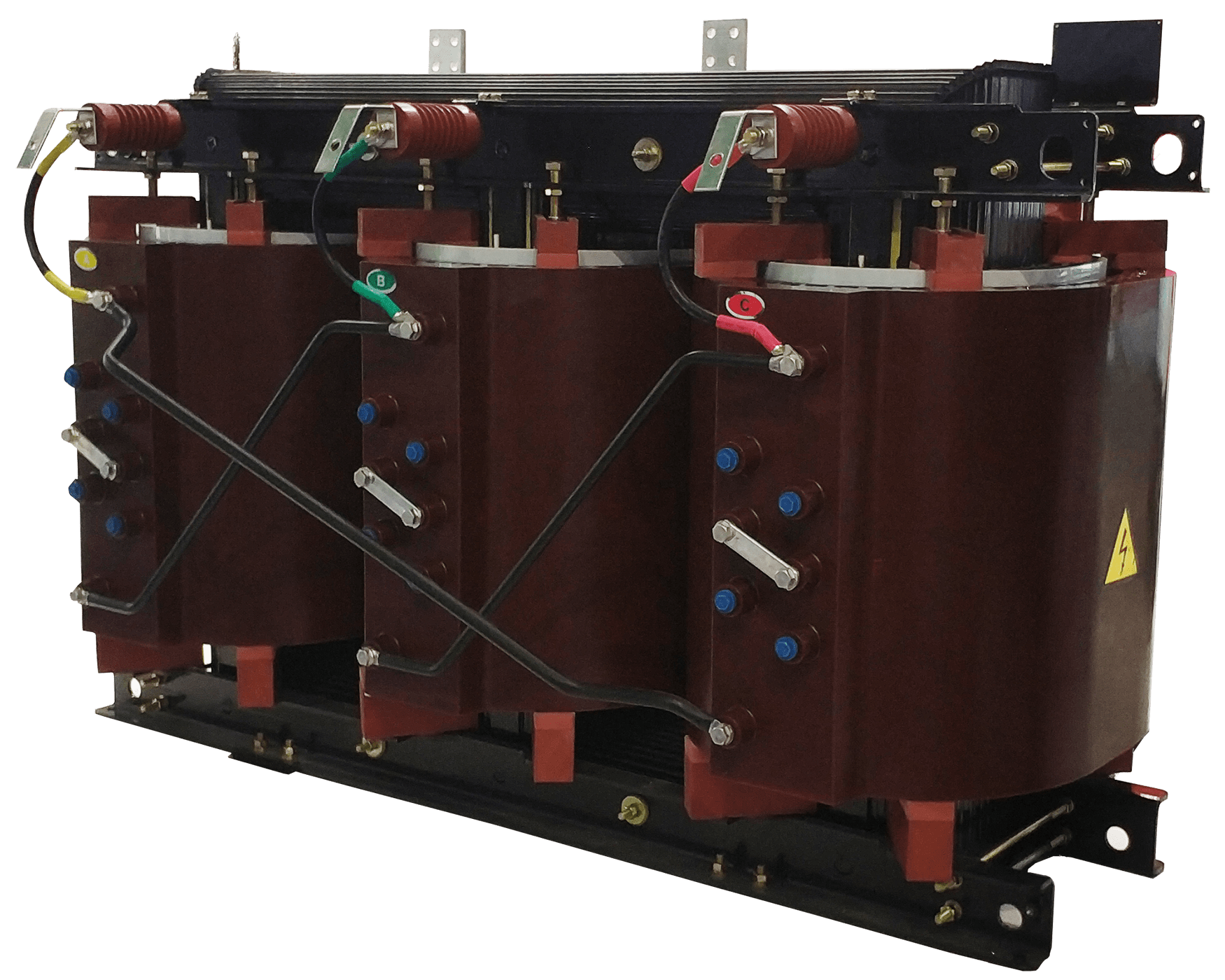

Отличительной особенностью данной серии трансформаторов является овальная конструкция обмоток ВН и НН. За счёт такой конструкции трансформаторы данной серии имеют уменьшенную высоту. Данная особенность конструкции позволяет использовать наши трансформаторы там, где трансформаторы «классической» конструкции не проходят по высоте.
Материал обмоток ВН И НН: алюминий или медь
Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
Категория размещения: «3» — для работы в закрытом помещении

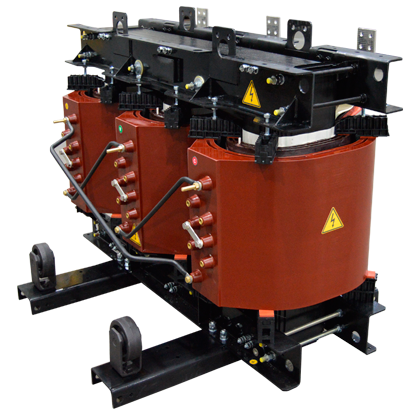

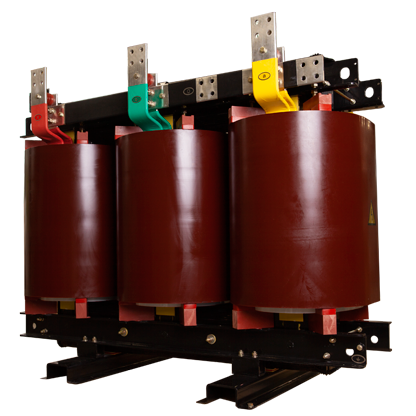

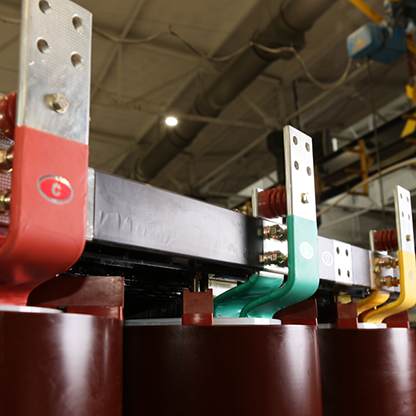

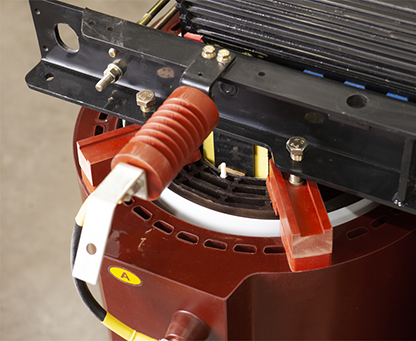

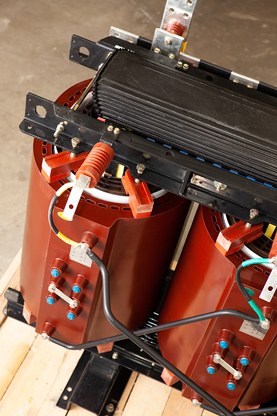

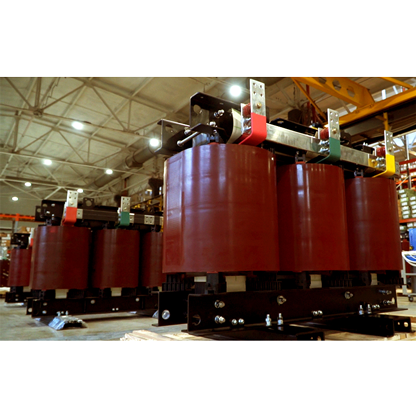

AKELCAST — Сухие трансформаторы с литой изоляцией AKELCAST типа ТСЛ, ТСЗЛ на номинальную мощность 400-4000кВА.
Материал обмоток ВН И НН: алюминий
Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
Категория размещения: «3» — для работы в закрытом помещении
Преобразовательные трансформаторы
ООО ПТК «АКЭЛ» производит все виды преобразовательных трансформаторов:
Трансформаторы для систем возбуждения турбо- и гидрогенераторов;
Трансформаторы для питания электроприводов буровых установок;
Трансформаторы для питания полупроводниковых преобразователей тяговых подстанций городского электрического транспорта (трамвай, троллейбус, метро);
Трансформаторы для работы в выпрямительных агрегатах, в электроустановках, входящих в систему тягового электроснабжения железных дорог;
Трансформаторы для питания электроприводов постоянного тока;
Трансформаторы для питания электроприводов переменного тока.
Каждый преобразовательный трансформатор представляет собой уникальную конструкторскую разработку, т.к. он производится под конкретного заказчика, с учетом предоставляемого графика перегрузок, состава гармоник и параметров преобразователя.
ООО ПТК «АКЭЛ» разрабатывает и производит трансформаторы, максимально соответствующие требованиям заказчика. Все трансформаторы изготавливаются в соответствии с требованиями ГОСТ 16772-77.
| Номинальная мощность , кВА | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение ВН,кВ | 6; 10; 20; 35 | ||||||
| Номинальное напряжение НН,кВ | 0,4 | ||||||
| Частота питающей сети,Гц | 50 | ||||||
| Схема и группа соединений | D/Yн-11 ; Y/Yн-0 | ||||||
| Вид системы охлаждения |
Стандарт - повышенный теплоотвод , дополнительная естественная вентиляция AF+25%; AF+40% - принудительное воздушное ( для защиты от перегрева , один или два комплекта вентиляторов) |

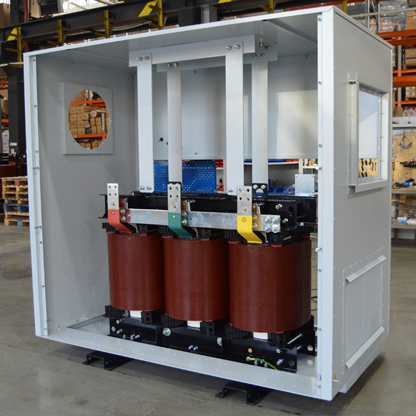

||||||
| Материал обмоток | AL-алюминий ; CU - медь | ||||||
| Климатическое исполнение и категория размещения | У3; УХЛ3; У1; УХЛ1 | ||||||
| Температура окружающей среды | -40С° ….+40С° ; -60С° … +40С° | ||||||
| Степень защиты |

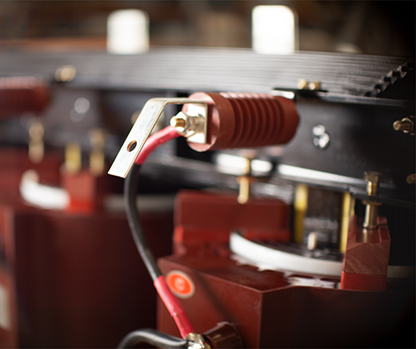

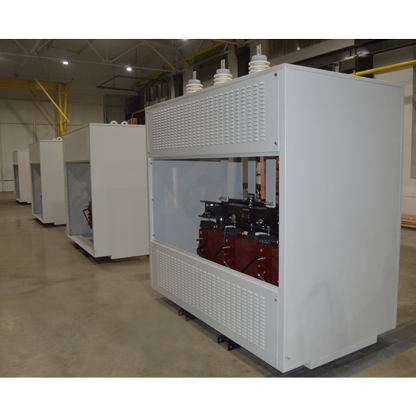

IP00 (без кожуха) IP21; IP31; IP23; IP33 ( в зажитном металлическом кожухе) |
||||||
| Класс пожаробезопастности | F1 | ||||||
| Класс экологической безопастности | E2 | ||||||
| Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007) | F | ||||||
| Вес кг | 1700 | 2030 | 2440 | 2840 | 3570 | 4105 | 5315 |
|

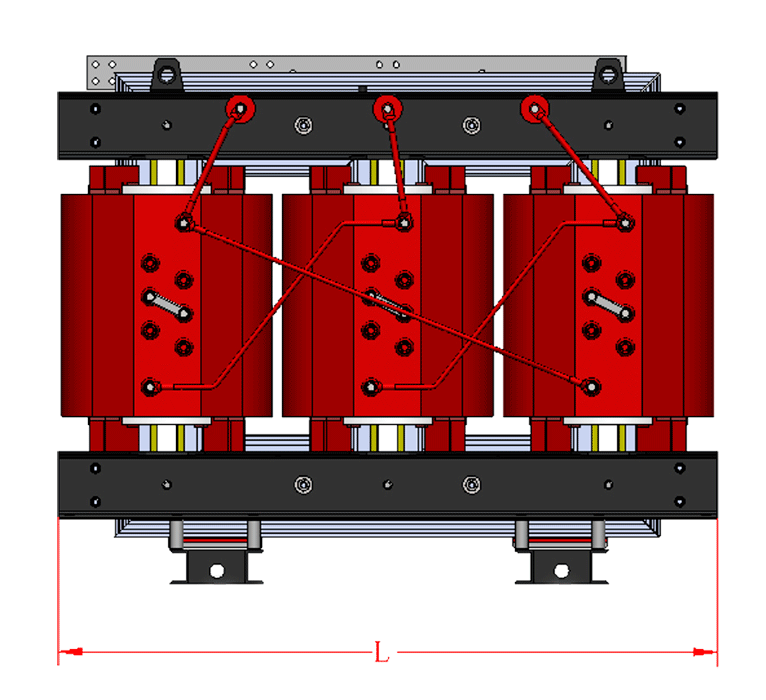

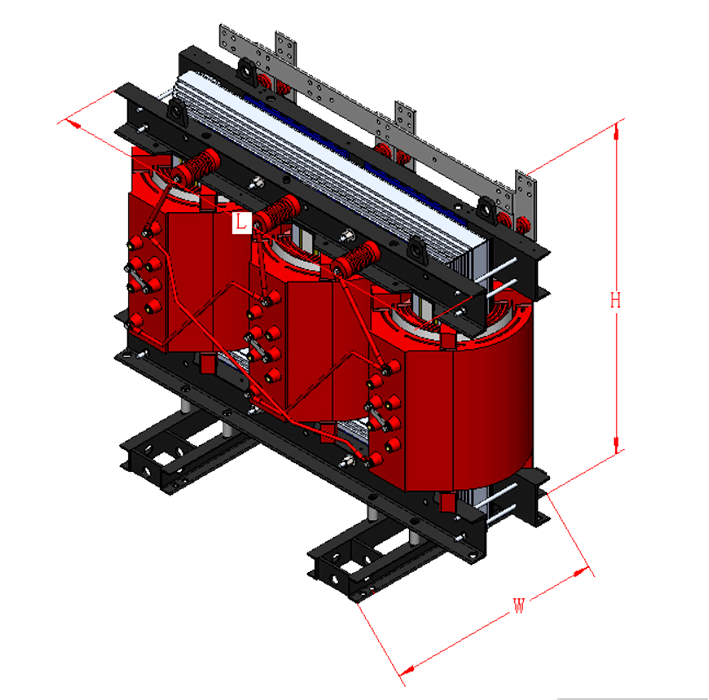

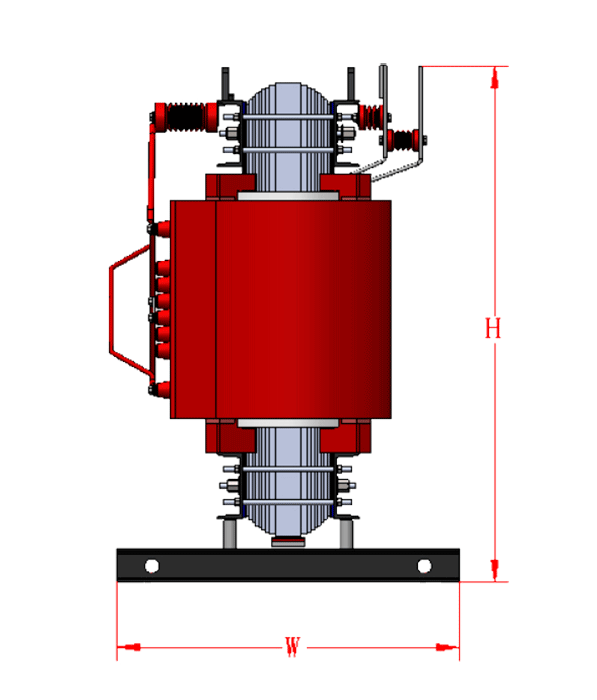

Габаритные размеры IP00 мм (Длинна - L x Ширина -W x Высота -H) |
1370 x 880 x 1020 | 1400 x 900 x 1080 | 1470 x 900 x 1115 | 1510 x 900 x 1225 | 1620 x 900 x 1320 | 1680 х 980 х 1390 | 1900 х 1020 х 1725 |
| Потери Хх (Po) kW | 1,3 | 1,52 | 1,77 | 2,09 | 2,45 | 3,05 | 3,6 |
| Потери Кз (Рк.з.) 75С° kW | 5,3 | 6,07 | 7,09 | 8,46 | 10,7 | 13,1 | 15,9 |
| Потери Кз (Рк.з.) 120С° kW | 5,96 | 6,96 | 8,13 | 9,69 | 11,7 | 14,4 | 17,1 |
| Ток холостого хода (Iх.х)% | 0,85 |
0,85 |
0,85 | 0,85 | 0,85 | 0,7 | 0,7 |
| Уровень звукового давления дБ | 50 | 52 | 52 | 52 | 54 | 56 | 56 |
| Дополнительные опции |
Термоконтроллер Т154 Комлект тепловых датчиков РТ100 (3шт) Катки для перемещения трансформатора Зажим заземления М12 - 2шт Комплект принудительной вентиляции AF+25% / AF +40% Виброгасящие опоры |
||||||
| Соответствие стандартам |
ГОСТ Р 52719-2007 Трансформаторы силовые (Общие технические условия) ГОСТ 12.2.007.0 - Изделия электротехнические ГОСТ 12.2.007.2-75 - Трансформаторы силовые и реакторы электрические ГОСТ 12.2.024-87 - Шум. Трансформаторы силовые МЭК 60076-1 (ГОСТ 30830-2002) - Трансформаторы силовые ( Общие положения) МЭК 600076-11 (ГОСТ 54827-2011) - Трансформаторы сухие ( Общие технические условия) |
||||||
