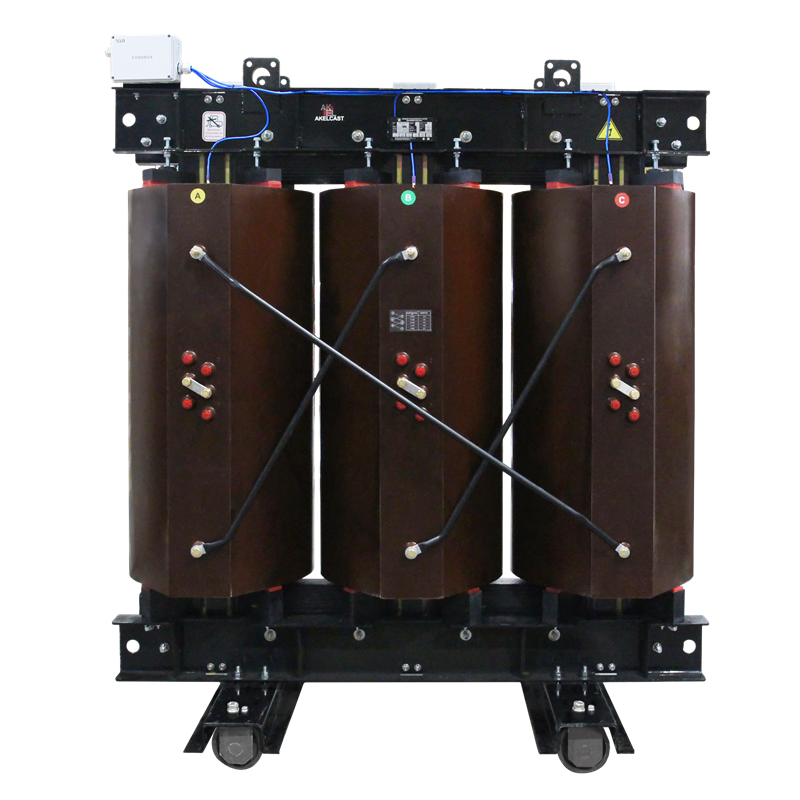

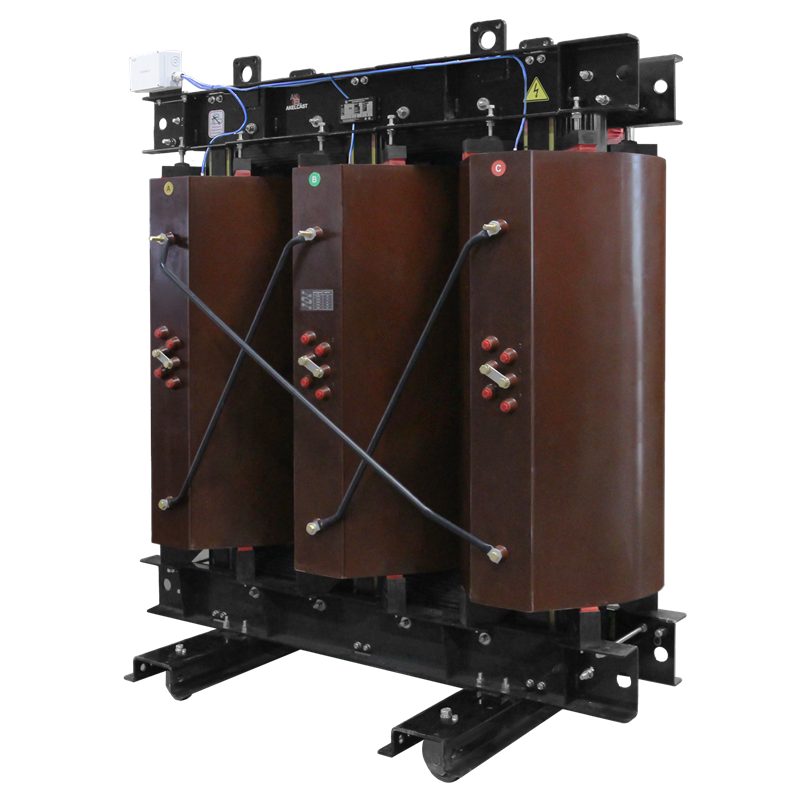

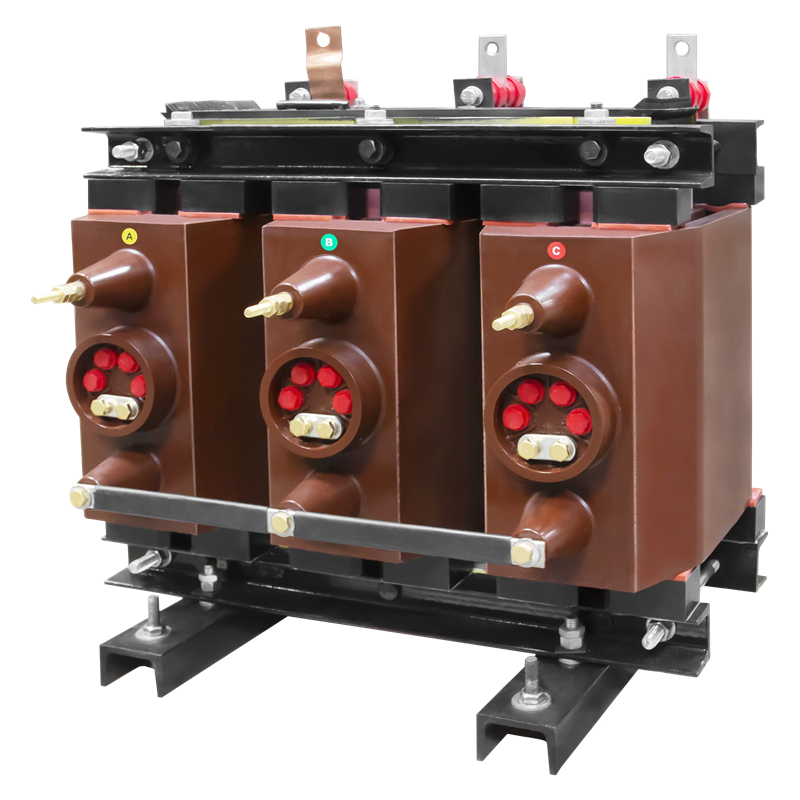

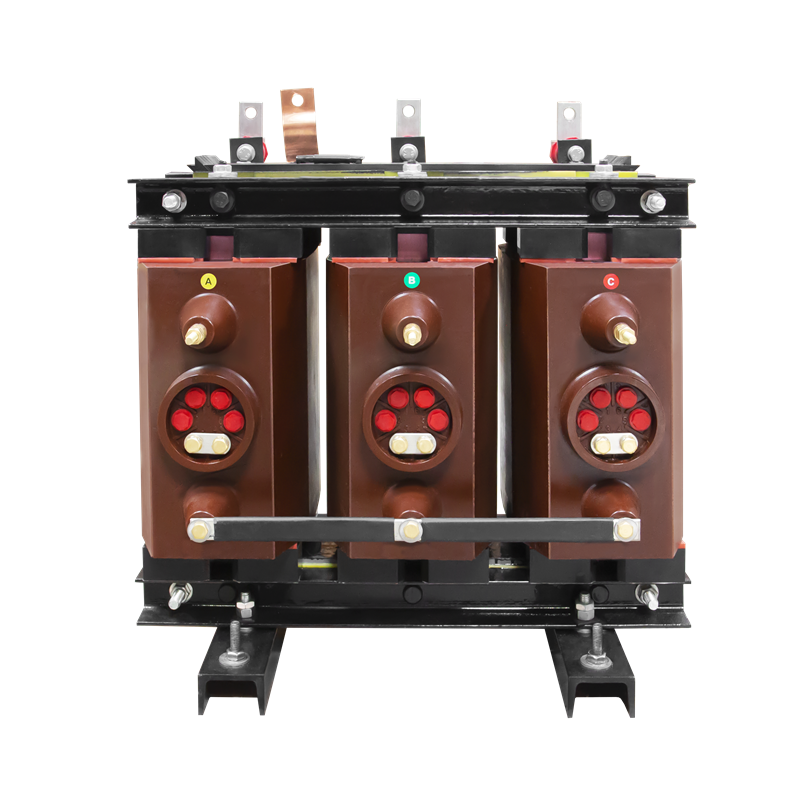

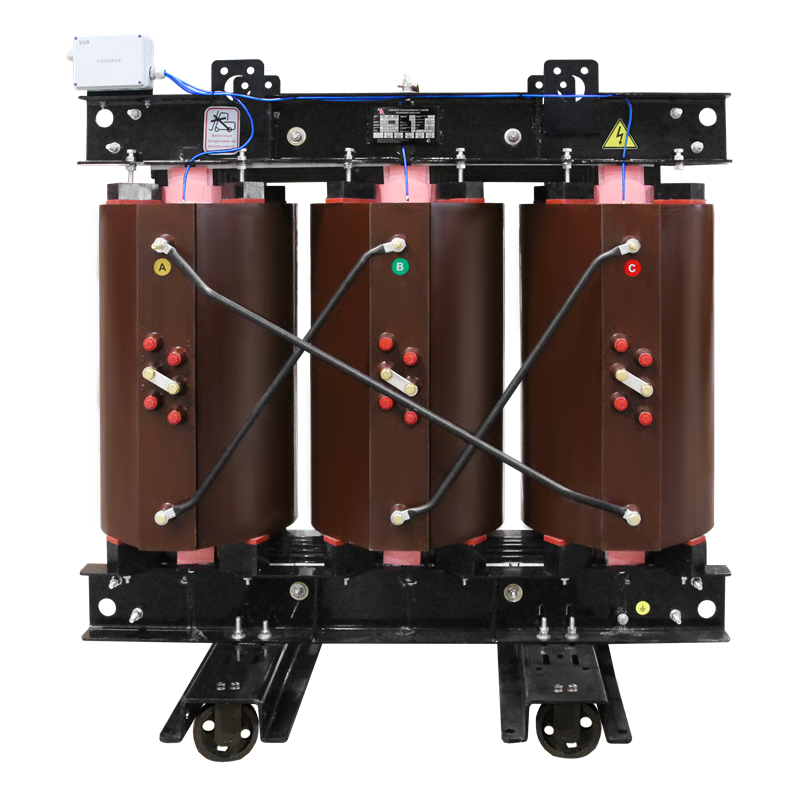

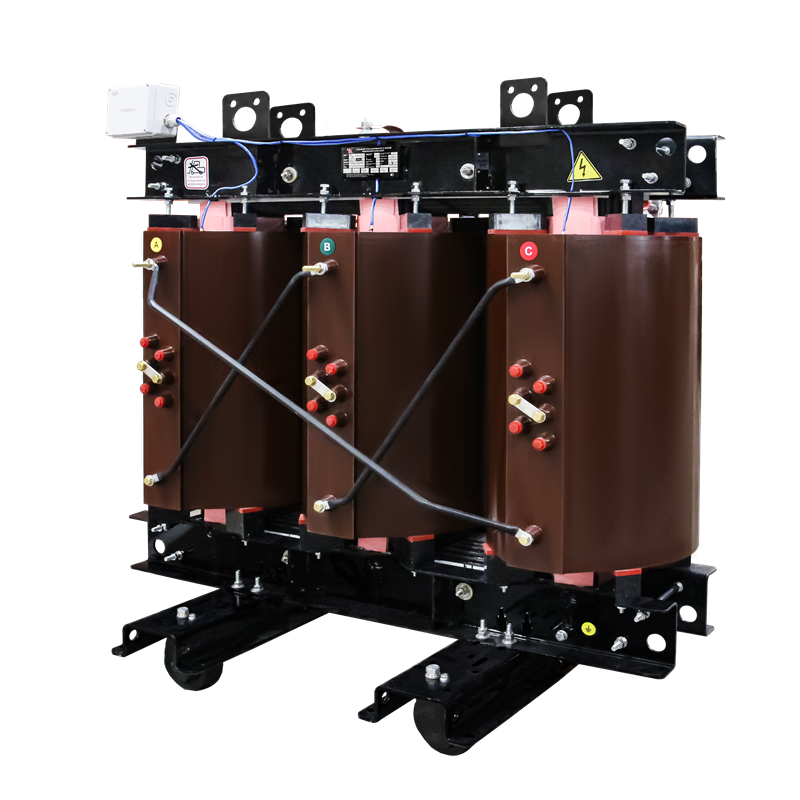

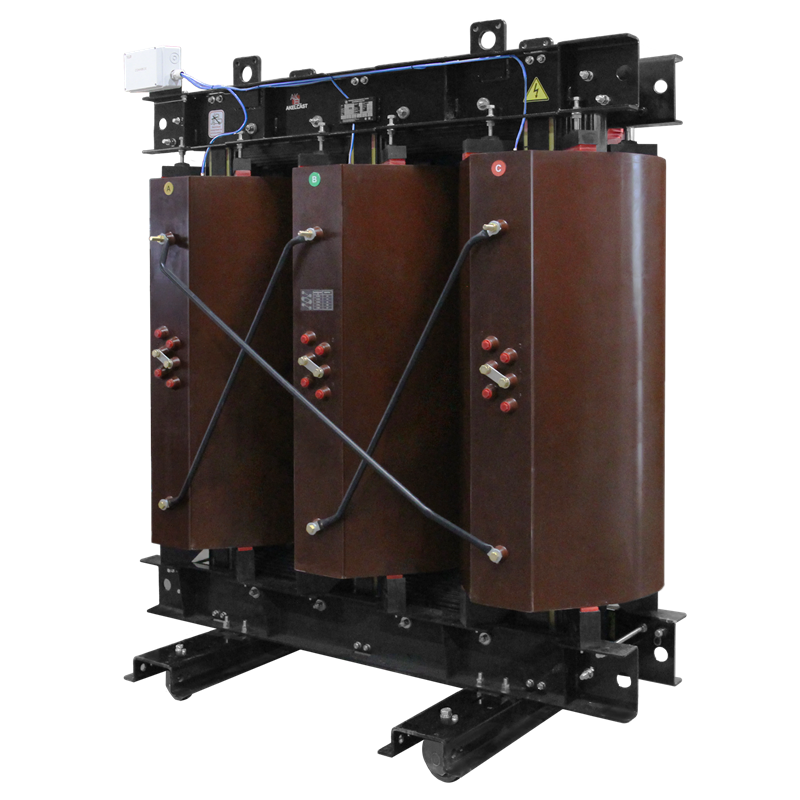

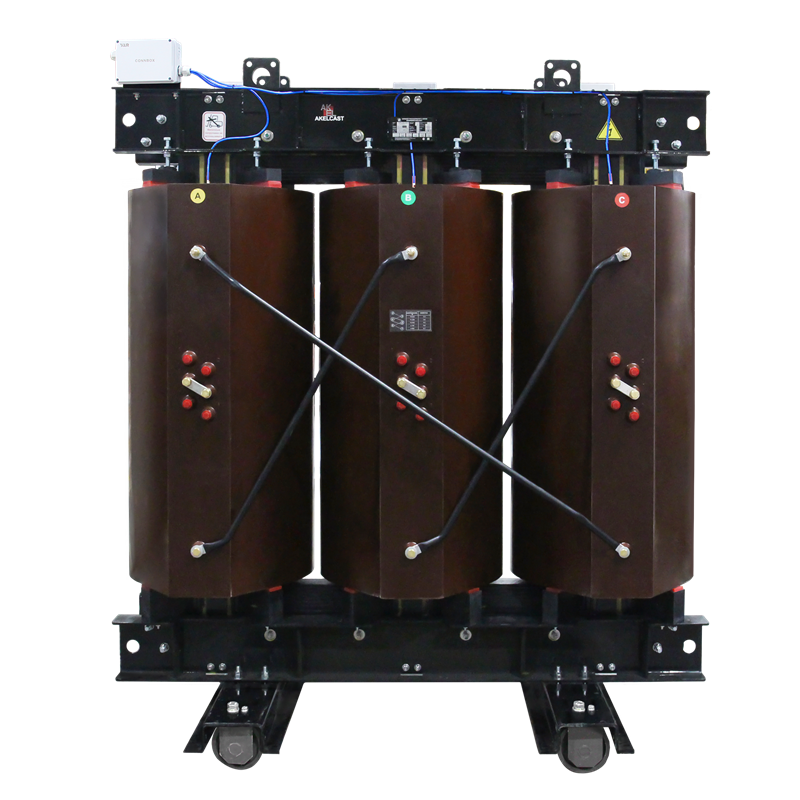

AKELCAST ST — Распределительный сухой трансформатор с литой изоляцией от 16 до 4000 кВА

Каталог AKELCAST ST Заказать просчет

Скачать опросный лист в pdf формате

Чтобы купить сухой трансформатор AKELCAST ST — заполните опросный лист и пришлите его на почту: trafo@ak-el.ru

Отличительной особенностью понижающих сухих трансформаторов с литой изоляцией AKELCAST ST является малая мощность, небольшие габариты и вес, что делает их компактными и удобными в использовании. Идеально подходят для небольших помещений или помещений с ограниченной входной группой.

Мощность: 16-4000 кВА
Класс энергоэффективности: стандарт (CoBk)
Материал обмоток ВН И НН: алюминий или медь
Катушки соответствуют стандарту МЭК 60076-11
Центрирующие опоры компании Leplast (Италия)
Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
Категория размещения: «3» — для работы в закрытом помещении
Поставка со склада: от 3 дней без защитного кожуха и 30 дней в защитном кожухе

Технические характеристики:
Мощность трансформатора, кВА		25	40	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150	4000
Технические параметры
Рхх	Потери холостого хода, Вт	140	200	270	440	610	820	1150	1500	2100	2500	2800	3600	4300	5300	6400
Ркз120	Потери короткого замыкания при 120С, Вт	670	990	1340	2000	2700	3500	4900	7300	10000	12000	14500	18000	21000	26000	31500
Uкз	Напряжение короткого замыкания при 120С, %	3,6	3	2,5	1,8	1,6	1,4	1,2	1,1	0,9	0,9	0,8	0,8	0,7	0,7	0,6
Uкз	Напряжение короткого замыкания при 120С, %	4	4	4	4	4	4	6	6	6	6	6	6	6	6	6
Lpa	Уровень звукового давления, дБ(А)	50	50	50	50	51	52	51	53	56	57	58	60	60	61	63
Технические параметры энгергоэффективных трансформаторов, BoBk
Рхх	Потери холостого хода, Вт	-	-	-	330	450	610	880	1150	1500	1800	2200	2600	3200	3800	4700
Ркз120	Потери короткого замыкания при 120С, Вт	-	-	-	2000	2700	3500	4900	7300	10000	12000	14500	18000	21000	26000	31500
Uкз	Напряжение короткого замыкания при 120С, %	-	-	-	1,6	1,4	1,3	1,1	1,0	0,8	0,8	0,7	0,7	0,7	0,6	0,6
Uкз	Напряжение короткого замыкания при 120С, %	-	-	-	4	4	4	6	6	6	6	6	6	6	6	6
Lpa	Уровень звукового давления, дБ(А)	-	-	-	50	51	52	53	55	58	59	60	61	62	63	65
Габариты и масса трансформатора
L	Длина, мм	780	850	950	1002	1091	1300	1300	1390	1580	1580	1770	1800	1890	1980	2250
B	Ширина, мм	680	680	680	745	745	800	850	850	1000	1000	1000	1250	1200	1300	1440
H	Высота, мм	830	856	942	1122	1122	1100	1245	1360	1601	1796	1837	2026	2200	2175	2295
М	Масса трансформатора, кг	270	350	470	620	860	860	1250	1700	2080	2580	3080	3980	4800	5600	7150
Присоединительные размеры вводов ВН и НН
В2	От оси до ввода ВН	265	256	299	300	311	265	335	325	325	315	318	358	395	434	456
МО	Размер между вводами фаз	140	140	140	330	370	420	450	470	530	530	580	610	635	665	750
В3	От оси до ввода НН	120	126	131	167	166	200	200	203	228	244	245	244	280	340	345
В3н	От оси до нейтрали НН	120	126	131	208	201	240	250	254	301	318	319	401	335	367	423
Параметры присоединительных шин (отводов) НН
s	Толщина шины, мм	5	5	5	5	5	5	6	8	8	8	10	15	20	30	20
C	Ширина шины, мм	40	40	40	40	40	50	60	80	100	120	140	150	140	150	180
Узел установки и перемещения трансформатора
Z1	Продольная колея, мм	400	400	500	500	500	660	660	660	820	820	820	1070	1070	1070	1070/1200
Z2	Поперечная колея, мм	400	400	500	500	500	660	660	660	820	820	820	1070	1070	1070	1070/1200

На складе готовой продукции АКЭЛ всегда имеются сухие трансформаторы разных типов мощности и классов напряжения, прошедшие испытания и готовые к отгрузке.

Каждый трансформатор проходит приемо-сдаточные испытания в собственной аттестованной испытательной лаборатории на соответствие ГОСТ и ТУ
