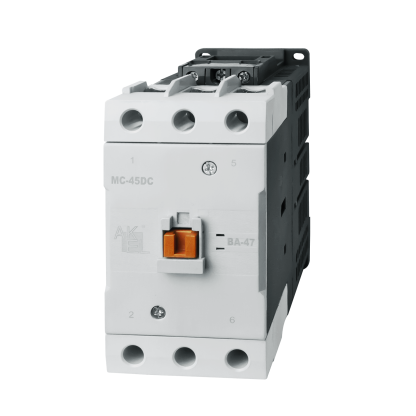

ВА47-MC-DC — Контакторы электромагнитные до 100 А
СЕРИЯ MC-30DC
СЕРИЯ MC-45DC
СЕРИЯ MC-60DC
СЕРИЯ MC-100DC
-
СЕРИЯ MC-30DC
-
СЕРИЯ MC-45DC
-
СЕРИЯ MC-60DC
-
СЕРИЯ MC-100DC
Мы рады представить Вашему вниманию линейку контакторов MC-DC.
Контакторы серии MC-DC специально разработаны для коммутации нагрузок постоянного тока в сетях низковольтного распределения электроэнергии и способны коммутировать нагрузку постоянного тока до 100 A 500 В DC-1.
Контакторы MC-DC могут применяться для коммутации инверторов в системах солнечной энергетки, и в прочих электоустановках постоянного тока, где предъявляются повышенные требования к надёжности коммутационной аппаратуры.
Линейка контакторов MC-DC имеет следующие характеристики:
- Четыре габаритных типоразмера: 30AF, 45AF, 60AF и 100АF;
- Диапазон номинальных токов от 30~100 А;
- Диапазон коммутируемых нагрузок (DС220В): 5,5~18,5 кВт;
- Номинальное рабочее напряжение до 500В DC;
- Номинальное напряжение изоляции до 600В DC;
- Механическая износостойкость до 15 млн. операций;
- Коммутационная износостойкость до 2.5 млн. операций;
- Повышенная безопасность за счёт герметичной конструкции, исключающей образование дуговых разрядов;
- Большой выбор аксессуаров позволяет решать широкий перечень производственных задач.
| Типоразмер корпуса | 30AF | 45AF | 60AF | 100AF | ||
|---|---|---|---|---|---|---|
| Тип | MC-30DC | MC-45DC | MC-60DC | MC-100DC | ||
| Количество полюсов | 2 | 2 | 2 | 2 | ||
| Номинальное рабочее напряжение Ue | до 500В DC | до 500В DC | до 500В DC | до 500В DC | ||
| Номинальное напряжение изоляции Ui | DC 600 В | DC 600 В | DC 600 В | DC 600 В | ||
| Максимальная частота переключений (циклов/час) | 1800 | 1200 | 1200 | 1200 | ||
| Износостойкость | Механическая (млн. циклов) | 12 | 12 | 12 | 12 | |
| Коммутационная (млн. циклов) | 2 | 2 | 2 | 2 | ||
| Наработка на отказ (часов) при максимальной частоте переключений | 1100 | 1700 | 1700 | 1700 | ||
| Мощность и ток | Тепловой ток, А | 60 | 85 | 100 | 135 | |
| DC125В | кВт | 3,7 | 5,5 | 7,5 | 11 | |
| A | 40 | 65 | 80 | 120 | ||
| DC250В | кВт | 5,5 | 7,5 | 11 | 18,5 | |
| A | 30 | 45 | 60 | 100 | ||
| DC500В | кВт | 7,5 | 9 | 15 | 22 | |
| A | 20 | 30 | 40 | 60 | ||
| Размеры и масса | Цепь управления переменного тока | |||||
| размеры ШхГхВ, мм | 55х106х119 | 70х140х135,8 | ||||
| Цепь управления постоянного тока | ||||||
| размеры ШхГхВ, мм | 55х106х146,4 | 70х140х172,3 | ||||
Запросы по продукции контакторы электромагнитные ВА47-MC-DC отправляйте на e-mail: ak-el@ak-el.ru
