Преобразователи частоты AktiVar – управление электроприводами любого типа

В статье представлены новые преобразователи частоты компании «АКЭЛ». Рассмотрены три модели: AktiVar 130 и 200 со скалярным управлением и AktiVar 530 с векторным управлением. Перечислены их функциональные возможности и основные характеристики.

С развитием электроники частотные преобразователи (ПЧ), которые позволяют регулировать скорость синхронных и асинхронных двигателей бесступенчатым способом, стали неотъемлемой частью автоматизированных систем управления приводной техникой. Благодаря плавной регулировке скорости электроприводов преобразователи частоты снижают энергозатраты, улучшают динамику автоматизированных систем и защищают оборудование от повреждений. Однако в области поставок ПЧ сегодня крайне востребовано импортозамещение, потому что их основные производители находятся в странах, поддерживающих санкционную политику.

Компания «АКЭЛ», российский производитель электротехнической продукции, специализирующийся на разработке, производстве и обслуживании автоматизированных систем контроля и распределения электроэнергии, выпустила новую линейку частотных преобразователей AktiVar. ПЧ AktiVar, оптимизирующие работу электрических двигателей, подходят для автоматизации производства в машиностроении, для насосных систем, конвейеров и многих других применений. Все модели AktiVar имеют общее ядро, интуитивно понятный интерфейс, изготовлены из качественных компонентов, просты в установке и эксплуатации. Линейка представлена тремя моделями со скалярным и векторным управлением: AktiVar 130, 200 и 530. На рис. 1 показан их внешний вид, а в сводной таблице можно посмотреть основные характеристики и функциональные возможности трех частотных преобразователей.

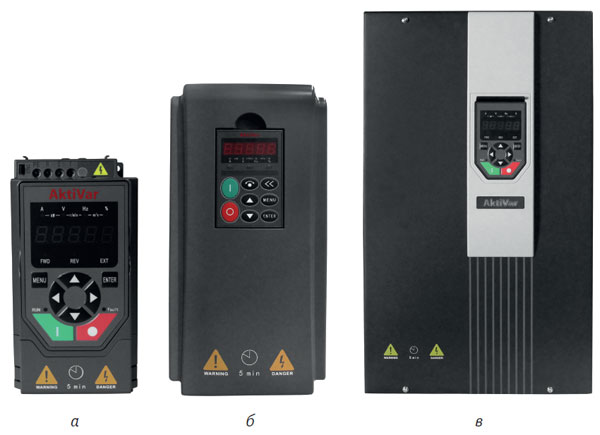

Рис. 1. Преобразователи частоты производства ПТК «АКЭЛ»: а – AktiVar 130; б – AktiVar 200; в – AktiVar 530

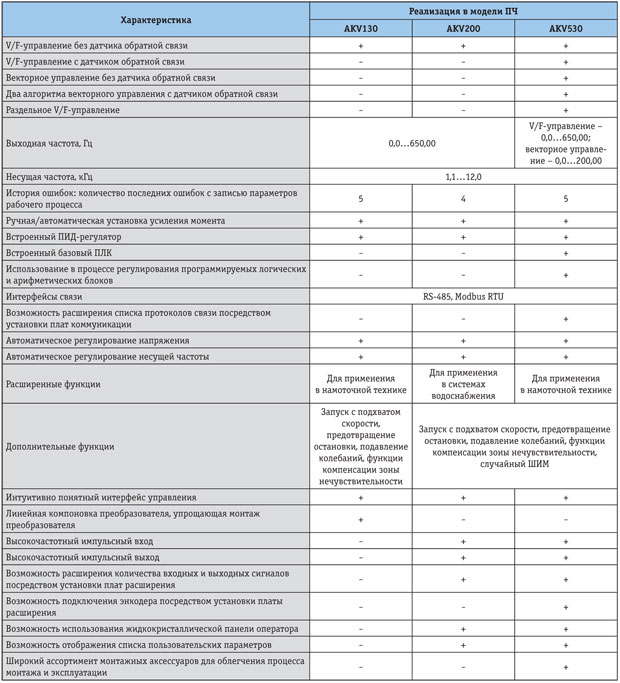

Таблица 1. Основные характеристики и функциональные возможности новых преобразователей частоты AktiVar (увеличить изображение)

Скалярное управление — это метод регулирования скорости асинхронного электродвигателя переменного то­ка, основанный на изменении частоты и амплитуды его питания. Высокой точности и производительности скалярное управление не обеспечит, тем не менее оно подойдет для большинства задач регулирования. Например, этот метод применяется в вентиляторах, насосах, конвейерах и других устройствах, где нужно поддерживать заданную скорость вращения двигателя. Кроме то­го, его важным преимуществом является возможность одновременного управления группой электродвигателей. В линейке AktiVar представлены две модели со скалярным управлением.

AktiVar 130 — преобразователь частоты мощностью от 0,75 до 4 кВт, с трехфазным выходом и однофазным входом для подключения маломощного электропривода (станки, насосы, вентиляторы) в условиях отсутствия полноценной трехфазной се­ти. Его особенностью является линейный дизайн, при котором подключение сети и электродвигателя выполняется по разные стороны ПЧ, что позволяет экономить место при групповом монтаже в шкафах ­КИПиА, а также в пунктах управления. К преимуществам отнесем возможность снять вентилятор без демонтажа преобразователя частоты, а также удобное подключение силовых кабельных линий без разборки корпуса.

AktiVar 200 — высокопроизводительный общепромышленный преобразователь частоты мощностью от 1,5 до 400 кВт. Широко используется в текстильной промышленности, печатной отрасли, стиральных машинах, производстве кабелей, упаковочном оборудовании, системах водоснабжения и других автоматизированных системах, где осуществляется управление электроприводом. Имеет встроенное программное обеспечение для управления системами водоснабжения (контроль наполнения резервуаров, каскадное управление насосами, поддержание давления и иные сценарии использования).

Векторное управление: ПЧ AktiVar 530

Векторное управление — это метод регулирования скорости и момента вращения электродвигателя переменного то­ка, который основан на математическом описании физических процессов, происходящих в двигателе. Он позволяет контролировать величину, частоту и фа­зу напряжения питания привода.

Векторное управление обеспечивает высокую точность регулирования, быструю реакцию на изменение нагрузки, эффективность управления, плавный пуск и остановку двигателя. Поэтому оно применяется для электроприводов, выполняющих сложную и точную работу: такие используются в грузоподъемных устройствах, системах быстрого действия, промышленных механизмах, выдерживающих большую нагрузку, и т. д. Так что ПЧ с векторным управлением главным образом востребованы в промышленности, энергетике и на транспорте. Недостатком преобразователей частоты с векторным управлением можно назвать более высокую це­ну, связанную с применением высокопроизводительного контроллера и сложным устройством.

AktiVar 530 (рис. 2, 3) — новое поколение малошумных, высокопроизводительных и многофункциональных инверторов мощностью от 0,75 до 375 кВт. Функциональные возможности ПЧ можно расширить: добавить дополнительные интерфейсы связи, увеличить количество входов/выходов, подключить энкодер. Опционально AktiVar 530 может поставляться со встроенным тормозным модулем и реактором постоянного то­ка. Этот модуль работает в скалярном или векторном режиме, как с обратной связью, так и без нее, имеет несколько алгоритмов работы и гибкое управление.

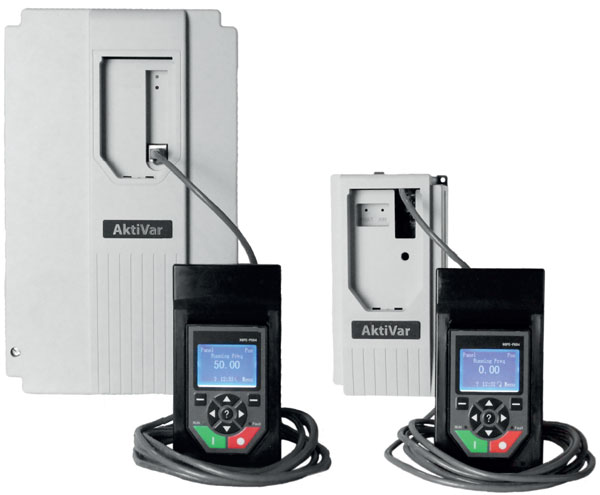

Рис. 2. ПЧ AktiVar 530 с выносным экраном

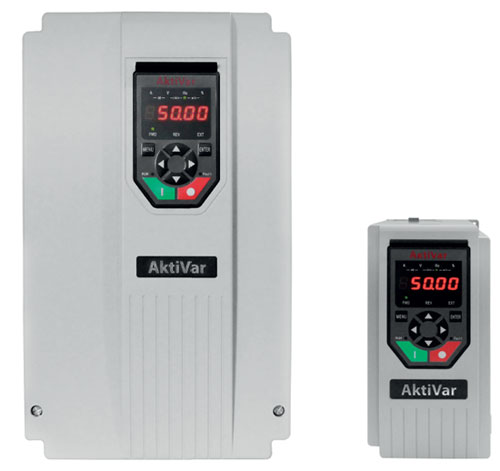

Рис. 3. ПЧ AktiVar 530 со стационарным экраном

AktiVar 530 оснащен встроенным базовым программируемым логическим контроллером, а также арифметическими и логическими блоками, позволяющими автоматизировать процесс управления электроприводом без участия сторонних программно-аппаратных комплексов. Представлен большой ассортимент монтажных аксессуаров — фланцы скрытого монтажа, защитные решетки, кабельные кронштейны, установочные ба­зы и т. д.

Все частотные преобразователи AktiVar соответствуют высоким стандартам безопасности и надежности, что гарантирует эффективную работу и долгий срок службы.
