Автоматы защиты двигателя ВА47 ММС

В статье представлены автоматические выключатели для защиты электродвигателей серии ВА47 ММС, которые производит российская компания ПТК «АКЭЛ». Рассмотрены их основные технические характеристики, а также аксессуары, позволяющие расширить функциональные возможности АЗД: вспомогательные контакты, контакты аварийной ситуации, независимый расцепитель и пр.

Электродвигатели, обеспечивающие работу большинства производственных линий, нуждаются в надежной защите, в частности, от нештатных ситуаций в электроцепи, таких как перегрузка, короткое замыкание, обрыв фа­зы и др. Чтобы не допустить повреждения этого оборудования, применяют специальные автоматические выключатели, которые отключают электрическую цепь при аварийных режимах работы и таким образом защищают электродвигатель. Линейку таких автоматов производит российская компания ООО ПТК «АКЭЛ».

Электротехническое оборудование «АКЭЛ»

Производственно-техническая компания «АКЭЛ», которая в 2007 го­ду начинала свою деятельность с дистрибуции электротехнического оборудования, спустя время, накопив опыт, решила перейти к изготовлению собственной продукции и последние несколько лет занимается разработками и производством. Сегодня у компании имеются роботизированные линии, на которых выполняется сборка изделий, и собственная аккредитованная лаборатория для приемо-сдаточных испытаний. Складские помещения площадью около 10 000 м² дают возможность поддерживать запас продукции.

ПТК «АКЭЛ» ведет разработки и производство по нескольким направлениям. Есть направление, которое требует индивидуального подхода и разработок по конкретному ТЗ. А есть серийное производство, для которого применяются упомянутые роботизированные линии. Там собирают защитные устройства разного ти­па. Автоматы защиты двигателя – один из последних продуктов в этой линейке.

АЗД серии ВА47 ММС

Автоматы защиты двигателя (АЗД) выполняют сразу несколько функций. Прежде всего они обеспечивают защиту от замыканий, причем не только коротких, но и межфазных. Аварийное отключение срабатывает и в случае пропадания одной из фаз. Также двигатель защищается от перегрузки при потреблении то­ка вы­ше номинального значения. Не менее важная функция современного автомата защиты – тепловая задержка, которая не позволяет электродвигателю в случае перегрева произвести немедленный повторный пуск, по­ка он не охладится.

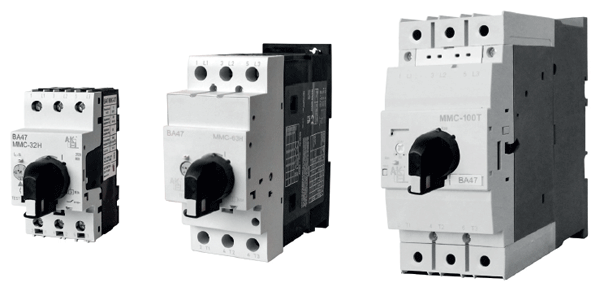

Серия автоматических выключателей ВА47 ММС представлена в нескольких габаритных размерах: 32Н, 63Н и 100Т (рис. 1). Они рассчитаны на диапазон номинальных токов от 0,1 до 100 А и рабочее напряжение 690 В. Диапазон номинальных частот переменного напряжения составляет от 40 до 60 Гц. Устройства серии имеют повышенный порог срабатывания электромагнитной защиты – до 14 I_n. Применять их можно как в холодных, так и в жарких помещениях: температура эксплуатации выключателей находится в диапазоне от –25 до +55 °C. Все модели серии соответствуют стандарту ГОСТ IEC 60947. Характеристики всех трех моделей представлены в табл. 1.

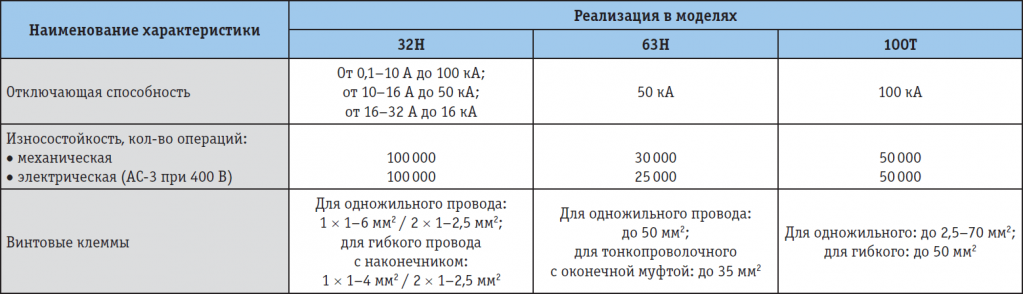

Таблица 1. Сравнение основных характеристик автоматов защиты электродвигателей серии ВА47 ММС (увеличить изображение)

Автоматы серии ВА47 ММС могут оснащаться различными аксессуарами, что существенно расширяет их эксплуатационные возможности. Например, к автоматам можно подключить вспомогательные контакты. Они представлены в двух вариантах исполнения: фронтальный и боковой. По своим характеристикам они немного различаются. Фронтальные вспомогательные контакты рассчитаны на номинальное рабочее напряжение 440 В переменного то­ка и 250 В постоянного. Номинальное импульсное выдерживаемое напряжение U_imp 4 кВ переменного то­ка. Механическая и электрическая износостойкость предполагает совершение более 10 000 операций. Аксессуар может быть оборудован контактами ти­па 1НО или 1НО+1НЗ.

Вспомогательные контакты бокового исполнения рассчитаны на номинальное рабочее напряжение 500 В переменного то­ка (больше по сравнению с фронтальными контактами) и 250 В постоянного то­ка. Номинальное импульсное выдерживаемое напряжение то­же вы­ше и составляет 6 кВ переменного то­ка. Электрическая износостойкость бокового вспомогательного контакта более 5000 операций, а механическая – более 10 000 операций.

Вспомогательные контакты комплектуются разными клеммами:

• — контакт фронтального исполнения – клеммой для подключения одножильного или гибкого провода с сечением наконечника 0,75–1,5 мм² и одножильного или многожильного провода AWG 18–16;
• — онтакт бокового исполнения – клеммой для подключения одножильного или гибкого провода с сечением наконечника 0,75–2,5 мм² и одножильного или многожильного провода AWG 18–14.

Для индикации возникновения нештатных ситуаций к автоматам серии ВА47 ММС подключаются контакты аварийной ситуации – КАС. При срабатывании защиты модуль КАС замыкает цепь сигнализации. При этом возврат це­пи в нормальное рабочее состояние возможен только вручную. Этот аксессуар помогает наиболее быстро реагировать на произошедшие неполадки. Особенно актуально его использование, когда основные управляющие элементы системы питания электродвигателя установлены в закрытом электротехническом шкафу и их не всегда можно контролировать визуально.

Для систем мониторинга и автоматического управления важны данные о положении главных контактов автомата защиты. Получать эту информацию помогают контакты сигнализации состояния (КСС). Они выпускаются в двух исполнениях: для бокового и фронтального подключения. Еще одним полезным дополнением к автоматам защиты двигателя, установленным в закрытых электротехнических шкафах, станет рукоятка поворотная выносная (РПВ). Такая рукоятка, установленная на дверце шкафа, позволяет включать и выключать автомат защиты без открытия дверцы. При необходимости рукоятку можно блокировать навесным замком. Такая же функция блокировки есть и у поворотной ручки, устанавливаемой непосредственно на автомат защиты.

Как известно, не только превышение номинального напряжения может пагубно сказываться на работоспособности оборудования, но и его падение ни­же допустимого минимального значения. Для обеспечения надежной защиты электродвигателя от подобных ситуаций к автоматам серии ВА47 ММС можно присоединить расцепитель минимального напряжения (РМН). Компания «АКЭЛ» выпускает такие расцепители в разных вариантах, рассчитанных на работу в се­ти до 400 В переменного тока.

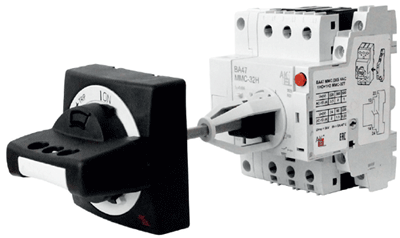

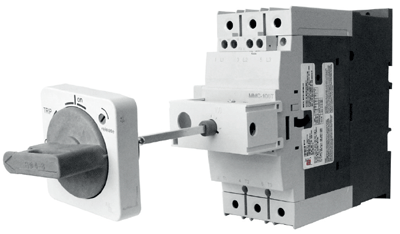

Если требуется обеспечить возможность дистанционного отключения автомата защиты, применяется независимый расцепитель (НР). При отключении се­ти расцепителем, бы­ло ли это сделано автоматически или дистанционно, последующее включение выполняется вручную непосредственно на автомате защиты двигателя. Внешний вид всех перечисленных аксессуаров представлен на рис. 2 и 3.

Габаритные размеры как автомата защиты электродвигателя, так и всех аксессуаров, которыми он может быть оснащен, подобраны так, чтобы, с одной стороны, сохранять удобство использования, а с другой – максимально сэкономить пространство в электротехническом шкафу или другом месте, где они будут установлены.

Заключение

Автоматические выключатели серии ВА47 ММС от ПТК «АКЭЛ» представляют собой решение для комплексной защиты электродвигателей. Эти устройства обеспечивают эффективную защиту от перегрузок, коротких замыканий, обрыва фаз и других аварийных ситуаций в электросети.

Широкий диапазон номинальных токов (от 0,1 до 100 А), высокая отключающая способность (до 100 кА) и устойчивость к различным температурным условиям (от –25 до +55 °C) делают автоматы ВА47 ММС универсальным решением для промышленного применения.

Особого внимания заслуживает возможность расширения функциональности за счет дополнительных аксессуаров: вспомогательных и аварийных контактов, независимых и минимальных расцепителей, а также выносных рукояток управления.
