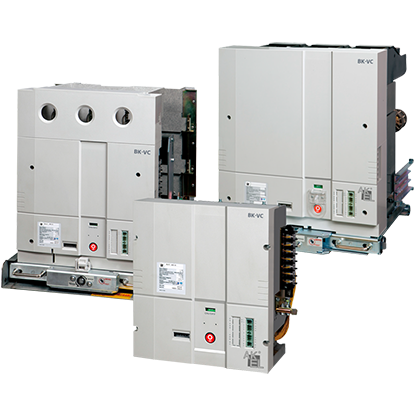

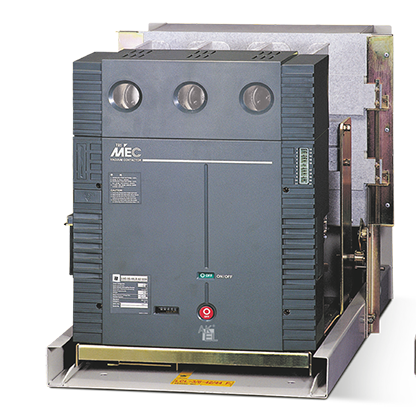

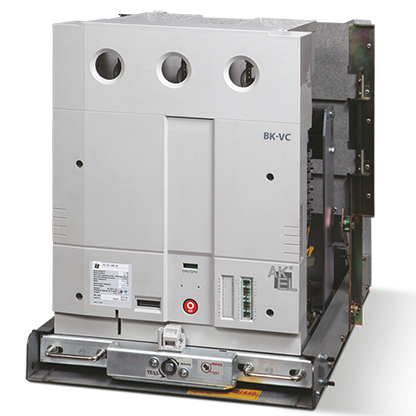

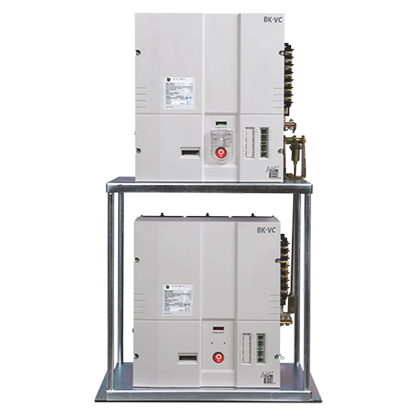

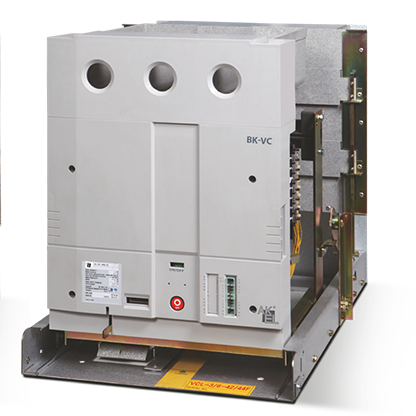

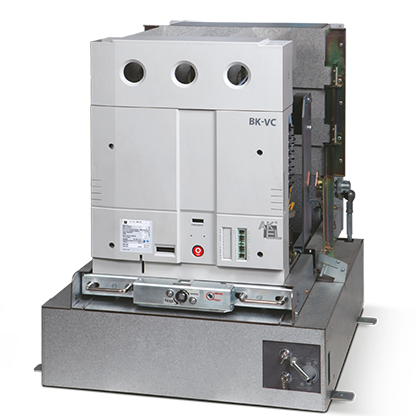

BK-VC — Вакуумные контакторы до 630А 12кВ

Серия BK-VC

Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC
Серия BK-VC

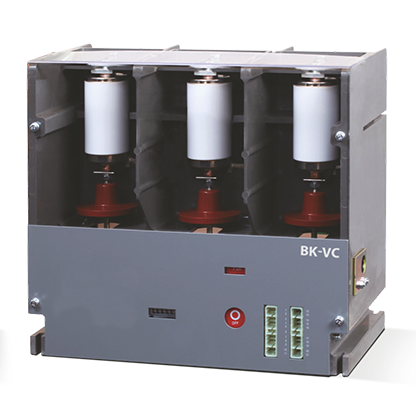

Вакуумный контактор BK-VC с вакуумной дугогасительной камерой (VI) собственного производства, широко признан за его инновационные технологии, прошел все типовые испытания в аккредитованном испытательном центре, что подтверждает его высокое качество.

Номинальные параметры
Тип Стационарный тип (Z) Выдвижной тип без предохранителя (D) Комбинированный винтовой тип (К)
Модель Тип непрерывного возбуждения (Е) VC-3Z -42 E VC-6Z -42 E VC-3Z -44 E VC-6Z -44 E VC-3D -42 E VC-6D -42 E VC-3D -44 E VC-6D -44 E VC-3K -42 E VC-6K -42 E VC-3K -44 E VC-6K -44 E
Клапанный тип (L)
Номинальное рабочее напряжение (кВ) 3.3 6.6 3.3 6.6 3.3 6.6 3.3 6.6 3.3 6.6 3.3 6.6
Номинальное напряжение Ur (кВ) 3.6 7.2 3.6 7.2 3.6 7.2 3.6 7.2 3.6 7.2 3.6 7.2
Номинальное рабочий ток Ie(A) 200 400 200 400 200 400
Номинальная частота fr(Гц) 50/60
Номинальная отключающая способность (кА, 0-3мин-СО-2 мин-СО) 4
Номинальный кратковременно выдерживаемый пиковый ток (кА-сек) 2.4кА-30с, 4кА-1 Ос, 6кА-2с, б.ЗкА-1 с
Номинальный кратковременно выдерживаемый пиковый ток (кАпик-0,5 цикла) 60
Частота коммутации (А С3) (циклов/час) Е: непрерывно 1200, L: моментально 300
Износостойкость Механическая (10,000циклов) Е: непрерывно 100, L: моментально 30
Электрическая (10,000циклов) 30
Выдерживаемое импульсное напряжение UP (кВ) 60
Электрическая прочность изоляции Ud (кВ/1мин) 20
Вид приводного механизма Е: постоянно, L: моментально
Напряжение цепи управления (В) 110В, 125В, 220В пост./перем.тока
Вспомогательные контакты Ток (А) 10 переменный
Напряжение (В) 600 макс. ...48 мин.
Комбинация контактов Постоянно 3N03NC, Моментально 2NO2NC 2NO2NC
Максимальная подключаемая нагрузка Электродвигатели (кВт) 750 1,500 1,500 3,000 750 1,500 1,500 3,000 750 1,500 1,500 3,000
Трансформаторы (кВА) 1,000 2,000 2,000 4,000 1,000 2,000 2,000 4,000 1,000 2,000 2,000 4,000
Конденсаторы (кВА) 750 1,500 1,200 2,000 750 1,500 1,200 2,000 750 1,500 1,200 2,000
Масса (кг) 24 41 56
Номинальные параметры
Тип Комбинированный выдвижной тип (G) Комбинированный винтовой тип (В) Комбинированный стационарный тип (F)
Модель Тип непрерывного возбуждения (Е) VC-3G -42 E VC-6G -42 E VC-3G -44 E VC-6G -44 E VC-3B -42 E VC-6B -42 E VC-6B -44 E VC-3F -42 E VC-6F -42 E VC-3F -44 E VC-3F -44 E VC-6F -44 E
Клапанный тип (L)
Номинальное рабочее напряжение (кВ) 3.3 6.6 3.3 6.6 3.3 6.6 3.3 6.6 3.3 6.6 3.3 6.6
Номинальное напряжение Ur (кВ) 3.6 7.2 3.6 7.2 3.6 7.2 3.6 7.2 3.6 7.2 3.6 7.2
Номинальное рабочий ток Ie(A) 200 400 200 400 200 400
Номинальная частота fr(Гц) 50/60
Номинальный ток отключения при комбинации с силовыми предохранителями Замыкание 40kA (40kA с предохранителями)
Размыкание 40kA
Переключение (0-3 мин −0-3 мин −0) 40kA
Номинальная отключающая способность (кА, О-Змин-СО-2 мин-СО) 40kA
Номинальный кратковременно выдерживаемым ток (кА-сек) 2.4kA-30s, 4kA-1 Os, 6kA-2s, 6.3kA-1 s
Номинальный кратковременно выдерживаемый пиковый ток (кАпик-0,5 цикла) 60
Частота коммутаций (АСЗ) (циклов/час) Е: непрерывно 1200, L: моментально 300
Износостойкость Механическая (10,000циклов) Е: непрерывно 100, L: моментально 30
Электрическая (10,000циклов) 30
Выдерживаемое импульсное напряжение UP (кВ) 60
Электрическая прочность изоляции Ud (кВ/1мин) 20
Вид приводного механизма Е: постоянно, L: моментально
Напряжение цепи управления (В) 110В, 125В, 220В пост./перем.тока
Вспомогательные контакты Ток (А) 10 переменный
Напряжение (В) 600 макс. ...48 мин.
Комбинация контактов 2NO2NC
Масса (кг) 46 62 46
Номинальные параметры
Тип Комбинированный выдвижной тип (Z) Винтовой тип без предохранителя (К) Комбинированный винтовой тип (В)
Модель Тип непрерывного возбуждения (Е) VC-12Z-44 E VC-12K-44 E VC-12B-44 E
Клапанный тип (L)
Номинальное рабочее напряжение (кВ) 11
Номинальное напряжение Ur (кВ) 12
Номинальное рабочий ток Ie(A) 400
Номинальная частота fr(Гц) 50/60
Номинальная отключающая способность (кА, О-Змин-СО-2 мин-СО) 4
Номинальный кратковременно выдерживаемым ток (кА-сек) 2.4kA-30s, 4kA-1 Os, 6kA-2s, 6.3kA-1c
Номинальный кратковременно выдерживаемый пиковый ток (кАпик-0,5 цикла) 60
Частота коммутаций (АСЗ) (циклов/час) Е: непрерывно 1200, L: моментально 300
Износостойкость Механическая (10,000циклов) Е: непрерывно 100, L: моментально 30
Электрическая (10,000циклов) 30
Выдерживаемое импульсное напряжение UP (кВ) 75
Электрическая прочность изоляции Ud (кВ/1мин) 42
Вид приводного механизма Е: постоянно, L: моментально
Напряжение цепи управления (В) Постоянно: 110В, 125В, 220В пост./перем.тока Моментально: 110В, 125В, 220В пост./перем.тока
Вспомогательные контакты Ток (А) 10 переменный
Напряжение (В) 600 макс. ...48 мин.
Комбинация контактов Постоянно 3NO3NC Моментально 2NO2NC 2NO2NC
Масса (кг) 30 60 60
Номинальные параметры
Стандарт Тип Номинальное напряжение (кВ) Номинальный ток (А) Диаметр (мм) Длина (мм)
DIN тип LFL-3/6G- B 3.6/7.2 5, 10, 20, 30, 40, 50, 63, 75, 100 45 192
LFL-3/6G- B 3.6/7.3 125 292
LFL-3G- B 3.6 160, 200 292
LFL-6G- B 7.2 160, 200 292
KS тип Общего назначения LFL-3/6G 3.6/7.2 5(T1.5), 10(ТЗ), 20(Т7.5), 30(Т15), 40(T20), 50(Т30), 60(T30) 50 261
75(Т50), 100(Т75) 60 311
LFL-3G 3.6 150(Т100), 200(Т150) 60 311
300(Т250), 400(Т300) 77 311
LFL-6G 7.2 150(Т100), 200(T150) 77 311
Для защиты электродвигателей LFL-3M 3.6 М20, М50, М100 60 200
М150, М200 77 200
М300, (М400) 87 250
LFL-6M 7.2 М20, М50 60 311
М100, М150, М200 77 350
М300, (М400) 87 450
