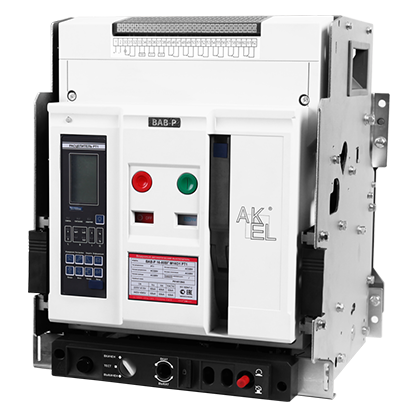

Воздушные автоматические выключатели ВАВ-РREMIUM (ВАВ-Р) от 630А до 6300А

ВАВ-РREMIUM

ВАВ-РREMIUM

ОСОБЕННОСТИ СЕРИИ

Современное производство предъявляет высокие требования к защите электротехнического оборудования. Растет спрос на технологии способные отвечать высоким мощностям и сложным климатическим условиям. АкЭл предлагает решения для самых ответственных промышленных задач и объектов.

Высокая надежность в любых условиях

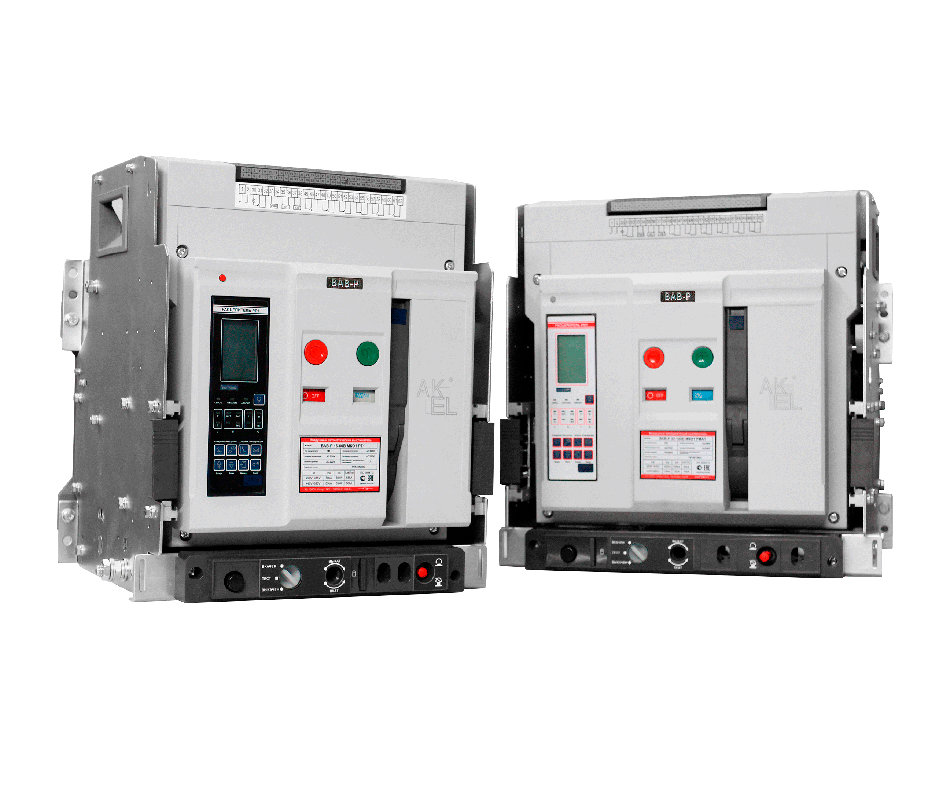

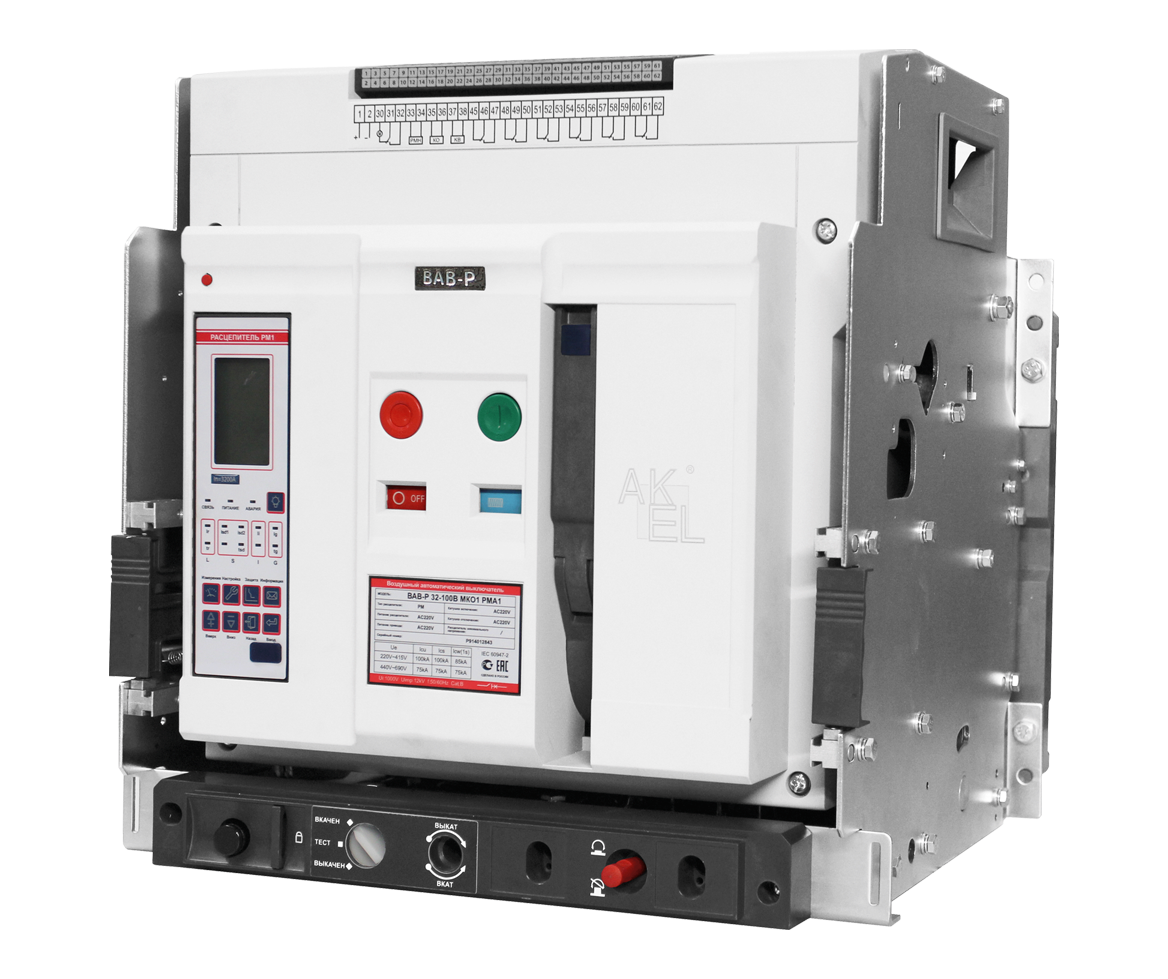

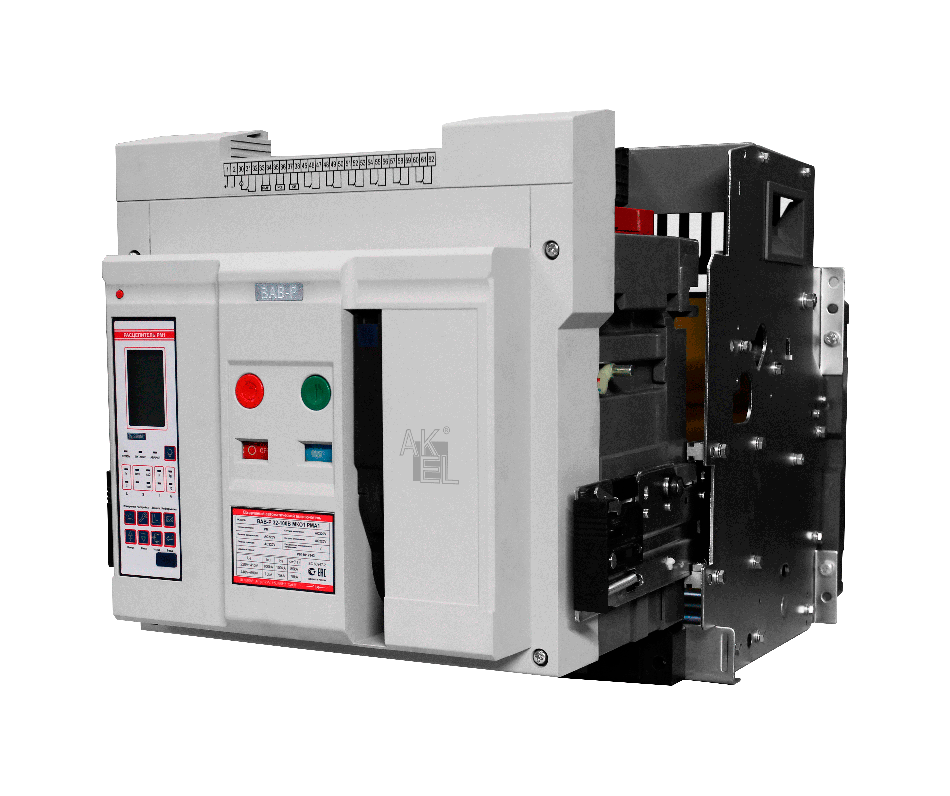

Воздушные автоматические выключатели АкЭл ВАВ-Рremium (BAB-P) выпускаются в 3-х габаритных типоразмерах (2000/4000/6300AF). Автоматические воздушные выключатели обеспечивают размыкание цепей с высокой нагрузкой надежности и безопасность потребителей высоких токов. Устройства рассчитаны на напряжение изоляции до 1000В. Инновационная конструкция контактной группы гарантирует механическую и коммутационную износостойкость до 20 000 и 11 000 циклов соответственно. Вся линейка ВАВ-Р обеспечивает защиту от сверхтоков, мониторинг сети, координацию с другими аппаратами защиты, измерение, диагностику, анализ и передачу данных. Различные способы присоединения проводников, коннекторы и аксессуары обеспечивают широкий спектр применения.

Производительность достигается за счет высокой отключающей способности в 120кА (6300AFпри АС415В). ВАВ-Р гарантирует 100% защиту нейтрального полюса (6300AF — 50%) и выдерживает номинальное импульсное напряжение (Uimp) 12кВ. Устройство подходит для использования в суровых климатических условиях. Испытания при −40°C доказали возможность его применения в горной местности. Защита от повышенной влажности и плесени, устойчивость к воздействию солевого тумана и максимальная температура эксплуатации +70°C позволяет использовать аппарат во влажном тропическом климате. Продукция сертифицирована в соответствии с Техническим Регламентом Таможенного Союза. ВАВ-РREMIUM (ВАВ-Р) 2000AF/4000AF/6300AF. Номинальный ток от 630А до 6300А.

Если производство требует решения сложных задач при максимальной компактности АкЭл предлагает модель ВАВ-Compact, на 30% компактнее при сходных технических характеристиках. ВАВ-COMPACT (ВАВ-С) 1600AF. Номинальный ток 200A~1600A.

Функции и аксессуары

Оптимальную координацию ВАВ-Р обеспечивают полнофункциональные микропроцессорные расцепители: с измерением фазных токов (РТ), активной, реактивной, полной и коэффициента мощности (РМ) и гармоник (РГ). Контроллеры способны работать при низких температурах. Удобство использования обеспечивает дисплей с интуитивно понятным интерфейсом. В контроллерах реализованы базовые функции защит — LSIG. Они применяются в высокотехнологичной сфере и эффективны в интеллектуальных системах. Интерфейс интегрированной коммуникационной сети для передачи данных на базе протоколов Modbus обеспечивает взаимодействие, дистанционное измерение, управление и регулирование. Выключатели ВАВ-Р комплектуются аксессуарами для любого профиля и поставляются с большим списком опций в базовой комплектации: катушки отключения/включения, моторные привода и микропроцессорные расцепители (один из 3-х).

Более подробная информация доступна в нашем каталоге, который можно получить по запросу.

Каталог предоставляется по запросу Заказать просчет
Технические характеристики:
Габаритный типоразмер 2000 AF 4000 AF 6300 AF
Автоматический выключатель ВАВ-P 06-80, ВАВ-P 20-80 ВАВ-P 08-100, ВАВ-P 40-100 ВАВ-P 50-120, ВАВ-P 63-120
Число полюсов 3, 4 3, 4 3, 4
Номинальный ток 630~2000A 800A~4000A 5000A~6300A
Защита нейтрали 100%In 100%In 50%In
Номинальное рабочее напряжение Ue 690 В перем. тока 1000 В перем. тока 690 В перем. тока
Номинальная предельная отключающая способность при коротком замыканииIcu (415 В перем. тока) 80 кА 100 кА 120 кА
Номинальная рабочая отключающая способность при коротком замыкании Ics (415 В перем. тока) 80 кА 100 кА 120 кА
Номинальный кратковременно выдерживаемый ток Icw (415 В перем. тока) 1 сек. 60 кА 85 кА 100 кА
Тип контроллера РТ контроллер
РМ контроллер
РГ контроллер
Тип установки Стационарное исполнение
Выкатное исполнение
Специальное применение Ветроэнергетические установки, автоматический выключатель для работы при низкой температуре
Автоматический выключатель климатического исполнения ТВ

Запросы по продукции BAB-P отправляйте на e-mail: ak-el@ak-el.ru
