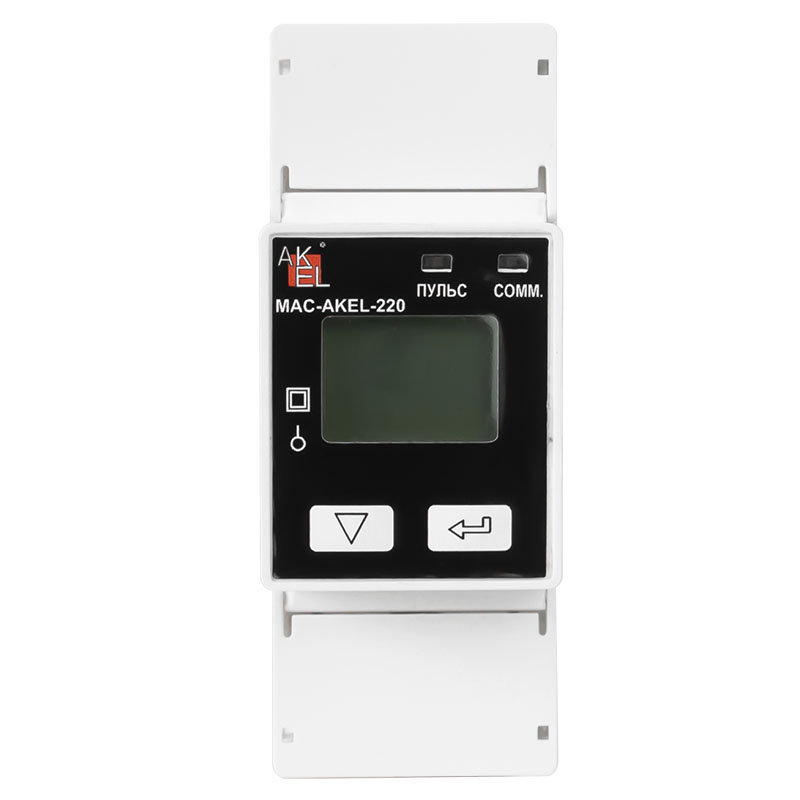

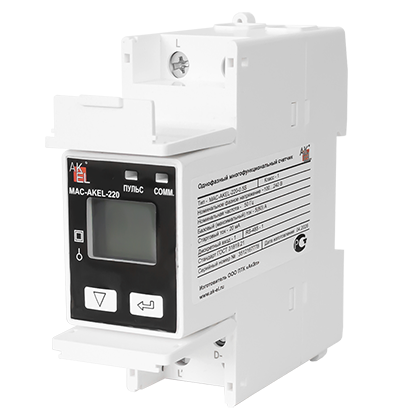

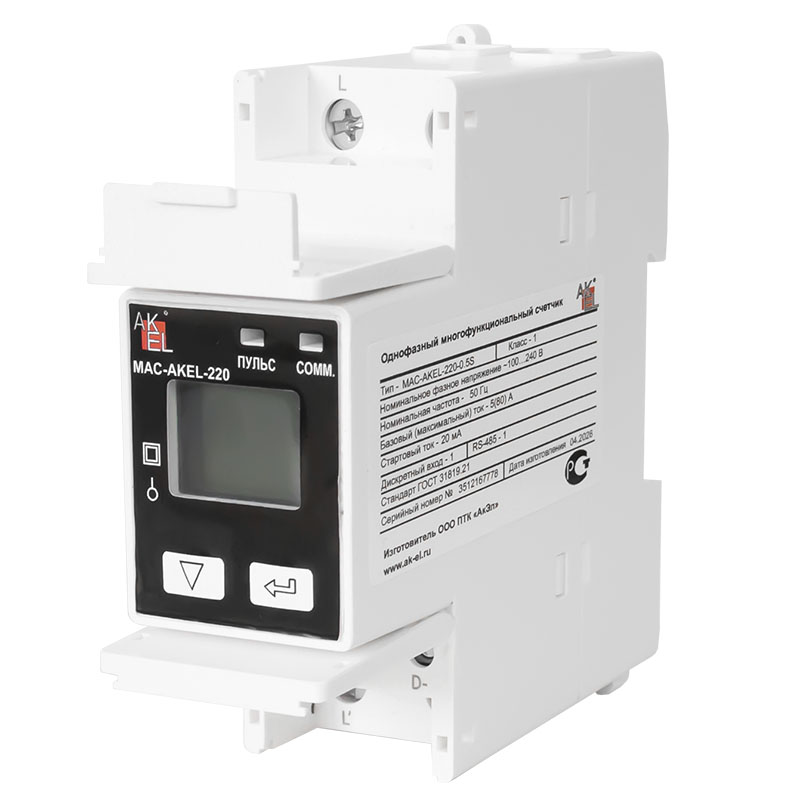

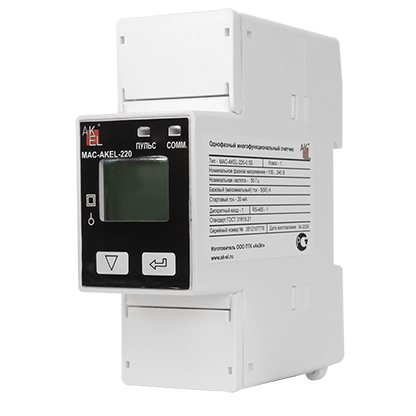

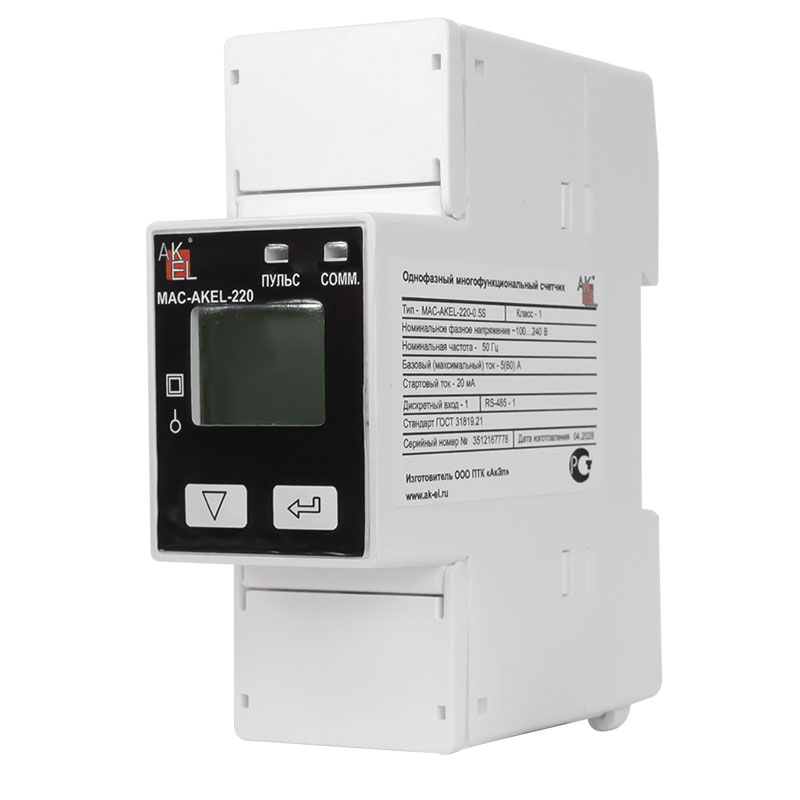

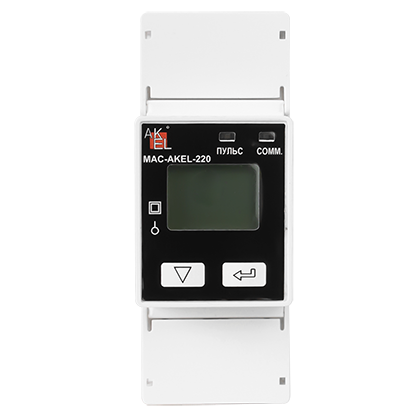

MAC-AKEL-220-0.5S

ОСОБЕННОСТИ СЕРИИ:

• Прямое подключение до 80 А
• DIN-крепление 35 мм. Габаритные размеры (ШхВхГ) — 36×95×70 мм
• 8-разрядный черно-белый ЖК-дисплей с подсветкой
• Погрешность измерения: частоты — ±0,02 Гц, токов, напряжений — ±0,5%, коэффициент мощности — ±1%, активной мощности — класс 0,5, реактивной мощности — класс 1, коэффициент мощности (PF) — ±1 %.

Многотарифный учет (TOU)

• Два графика многотарифного учета, каждый из которых включает: 12 месяцев, 12 суточных профилей, каждый из которых содержит 14 периодов, 20 праздничных или выходных дней, 5 тарифов, каждый из которых обеспечивает раздельный учет активной (кВт·ч) и реактивной (квар·ч) энергии (импорт/экспорт), а также полной энергии (кВА·ч).

Базовые измерения

• Многофункциональные измерения истинных среднеквадратичных значений (True RMS)
• Напряжение (U), ток (I), активная (P), реактивная (Q), полная (S) мощность, коэффициент мощности (PF) и частота
• Активная (кВт·ч) и реактивная (квар·ч) энергия: импорт / экспорт / итого / нетто, а также полная энергия (кВА·ч)
• Наработка устройства (в часах)
• Счетчики количества изменений настроек (программирования) через переднюю панель и по каналу связи

Дополнительные функции учета и мониторинга

• Текущая и максимальная мощность, напряжения (U), ток (I), мощности (P/Q/S) и температуры с фиксацией времени за текущий и предыдущий месяц (или с момента последнего сброса и до него)
• Ежемесячная регистрация (архив за 12 месяцев) значений активной (кВт·ч) и реактивной (квар·ч) энергии (импорт/экспорт), полной энергии (кВА·ч), а также потребленной активной энергии (кВт·ч, импорт/экспорт) по каждому тарифу
• Температура (контроль температуры внутри прибора)

Уставки

• 10 программируемых пользователем уставок для широкого перечня контролируемых параметров, включая напряжение (U), ток (I), частоту, суммарные активную (P), реактивную (Q), полную (S) мощность, коэффициент мощности (PF), максимальную мощность, температуру и состояние дискретных входов (DI).
• Настраиваемые пороговые значения и временные задержки.

Сигнализация о сверхтоке

• Настраиваемый порог срабатывания (0,1–100 А) и временная задержка (1–99 с).
• События тревоги сохраняются в журнале событий (SOE).

Журнал событий (SOE)

• 128 событий с фиксацией времени с точностью (разрешением) ±1 мс.
• Регистрация изменений конфигурации (настроек), уставок, состояния дискретных входов (DI), срабатывания защиты от сверхтока и т.д.

Регистратор данных

• Два журнала регистрации данных, каждый максимум на 16 параметров.
• Интервал записи от 1 секунды до 40 дней.
• Настраиваемая глубина записи (макс. 65 535 значений) и смещение записи (recording offset).
• Возможность записи 16 параметров с 5-минутным интервалом в течение более 7 месяцев.
• Доступные параметры: U, I, P, Q, S, PF, частота, кВт·ч (импорт/экспорт), квар·ч (импорт/экспорт), текущая и максимальная мощность для U, I, суммарных P/Q/S, счетчик импульсов DI, температура и максимальная мощность по температуре.

Журналы фиксации

• 12 суточных журналов фиксации для суммарной потребленной активной энергии (кВт·ч, импорт) и потребленной активной энергии по каждому тарифу.
• 12 месячных журналов фиксации для суммарной потребленной активной энергии (кВт·ч, импорт) и потребленной активной энергии по каждому тарифу.

Обнаружение вскрытия и сигнализация

• Подключение дискретного входа (DI) к внешнему выключателю (концевику) в качестве параметра уставки для сигнализации о несанкционированном вскрытии.
• Встроенный датчик для обнаружения воздействия сильного магнитного поля (защита от магнитного вмешательства).
• События тревоги сохраняются в журнале событий (SOE).

Интерфейсы связи

• Порт RS-485 с оптической изоляцией, скорость передачи данных от 1200 до 38 400 бит/с.
• Поддержка протокола Modbus RTU.

Безопасность

• Программируемая парольная защита настроек, осуществляемых через переднюю панель.
• 3-уровневая независимая парольная защита канала связи с различными правами доступа.

Импульсные выходы

• 1 светодиодный импульсный выход на передней панели и 1 твердотельный импульсный выход для формирования импульсов энергии.

Дискретный вход

• Опциональный 1 канал для мониторинга внешнего состояния или подсчета импульсов.
• Собственное возбуждение, с внутренним опросом (увлажнением) напряжением.

Часы реального времени

• Часы реального времени (RTC) с автономным питанием от батареи, точность хода 6 ppm (погрешность ≤0,5 с/сутки).

Системная интеграция

• Полная поддержка с помощью программного обеспечения
• Простая интеграция в другие системы автоматизации или SCADA по протоколу Modbus RTU.
