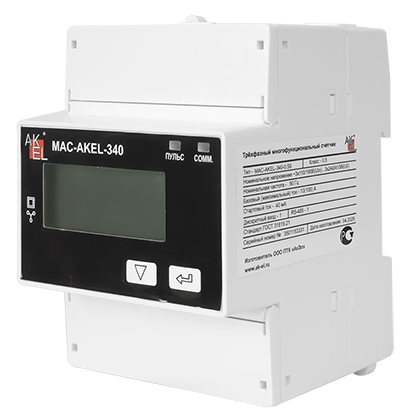

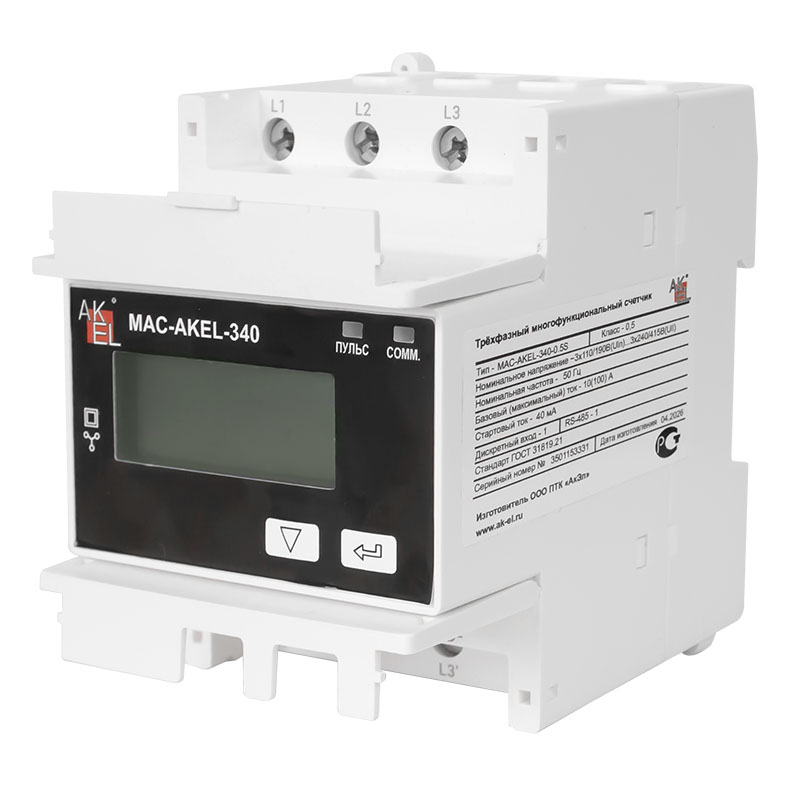

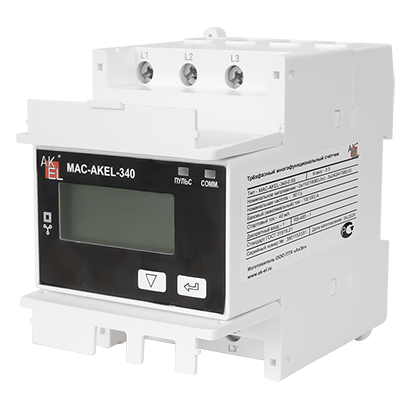

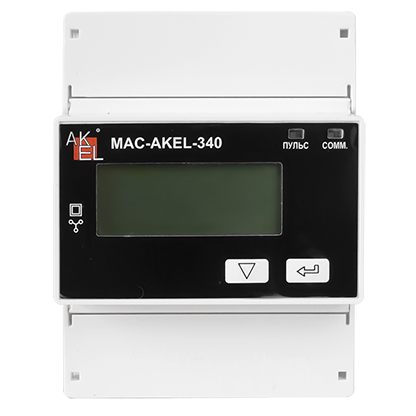

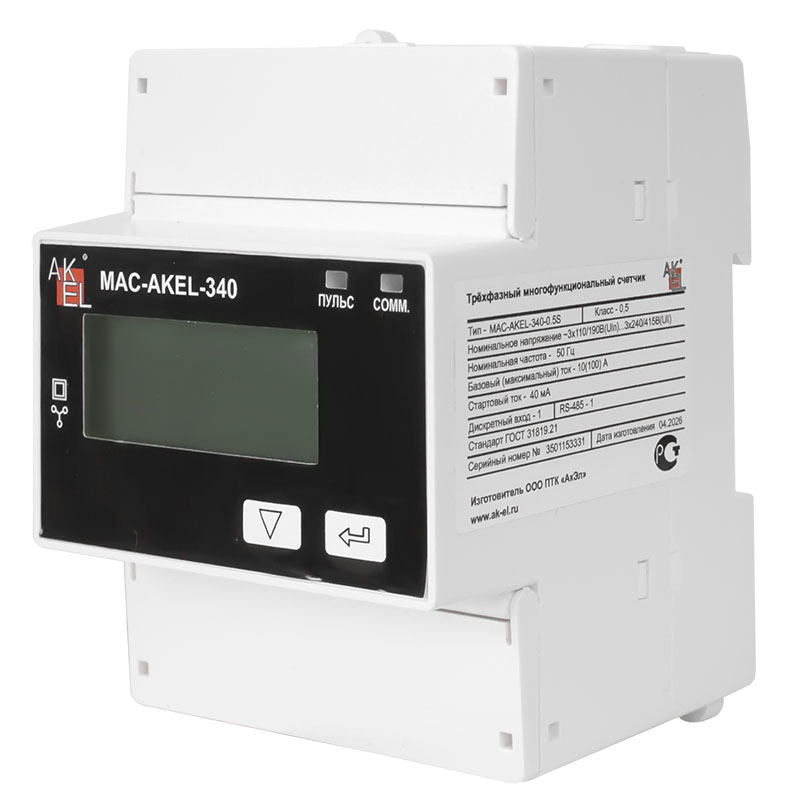

MAC-AKEL-340-0.5S

ОСОБЕННОСТИ СЕРИИ:

• Прямое подключение от 0,5 до 100 А
• DIN-крепление 35 мм. Габаритные размеры (ШхВхГ) — 72×95×70 мм
• 9-разрядный черно-белый ЖК-дисплей с подсветкой
• Погрешность измерения: частоты — ±0,02 Гц, токов, напряжений — ±0,2%, коэффициент мощности — ±0,5%, активной мощности — класс 0,5, реактивной мощности — класс 0,5S, коэффициент мощности (PF) — ±0,5 %.
• Настройка параметров, защищенная паролем, осуществляется через переднюю панель или с помощью бесплатного программного обеспечения

Базовые измерения

• Многофункциональные измерения истинных среднеквадратичных значений (True RMS)
• Фазное (ULN) и линейное (ULL) напряжение, ток (I), угол сдвига фаз, расчетный ток нейтрали (In), активная (P), реактивная (Q), полная (S) мощность, коэффициент мощности (PF), коэффициент сдвига фаз (dPF) и частота
• Пофазные и суммарные значения активной (кВт·ч) и реактивной (квар·ч) энергии: импорт / экспорт / итого / нетто, а также полной энергии (кВА·ч); реактивная энергия по 4 квадрантам; активная/реактивная энергия (импорт/экспорт) и полная энергия (кВА·ч) по каждому тарифу o Коэффициент гармонических искажений (THD) напряжения и тока, коэффициент нечетных (TOHD) и четных (TEHD) гармоник, индивидуальные гармоники до 31-го порядка включительно и коэффициент несимметрии
• K-фактор тока, коэффициент амплитуды (Crest Factor), коэффициент полного спроса на гармоники (TDD), а также TDD для нечетных и четных гармоник
• Текущая и максимальная мощность для тока (I), мощностей (P, Q, S), фазного (ULN) и линейного (ULL) напряжения, а также температуры
• Температура и время наработки устройства

Журнал максимальных/минимальных значений, архивация и тарификация

• Ежемесячная регистрация (архив за 12 месяцев) значений активной (кВт·ч) и реактивной (квар·ч) энергии (импорт/экспорт/итого/нетто), полной энергии (кВА·ч) и реактивной энергии по квадрантам Q1—Q4, а также активной (кВт·ч, импорт/экспорт) и полной (кВА·ч) энергии по каждому тарифу
• Два графика многотарифного учета (TOU), каждый из которых включает: 12 месяцев, 20 суточных профилей, каждый из которых содержит 14 периодов, 90 праздничных или выходных дней, 5 тарифов, каждый из которых обеспечивает учет следующей информации: активная (кВт·ч) и реактивная (квар·ч) электроэнергия (импорт/экспорт), полная электроэнергия (кВА·ч), максимальная мощность для активной (P), реактивной (Q) и полной (S) мощности

Журнал событий (SOE)

• 128 событий с фиксацией времени с точностью (разрешением) ±1 мс

Уставки

• 20 программируемых пользователем уставок для широкого перечня контролируемых параметров, включая напряжение, ток, мощность, температуру и состояние дискретных входов (DI) и т.д.
• Настраиваемые пороговые значения и временные задержки

Импульсные выходы

• 1 светодиодный индикатор на передней панели и 1 твердотельный импульсный выход для формирования импульсов энергии

Защита от несанкционированного вмешательства и сигнализация

• Подключение дискретного входа (DI) к внешнему концевому выключателю в качестве параметра уставки для сигнализации о несанкционированном вмешательстве (вскрытии).
• Встроенные датчики для обнаружения воздействия сильного магнитного поля (защита от магнитного вмешательства).
• События тревоги сохраняются в журнале событий (SOE).

Дискретный вход (DI)

• 1 канал для мониторинга внешнего состояния или подсчета импульсов.
• Собственное возбуждение, с внутренним опросом (увлажнением) напряжением.

Регистратор данных

• Два журнала регистратора данных, каждый максимум на 16 параметров.
• Интервал записи от 1 секунды до 40 дней.
• Настраиваемая глубина записи (макс. 65 535 значений) и смещение записи (recording offset).
• Возможность записи 16 параметров с 5-минутным интервалом в течение более 7 месяцев.
• Доступные параметры: U, I, P, Q, S, PF, частота, температура, кВт·ч (импорт/экспорт), квар·ч (импорт/экспорт), текущая и максимальная мощность (Demand) для U, I, суммарных P/Q/S, счетчик импульсов DI и т.д.

Интерфейсы связи

• Порт RS-485 с оптической изоляцией, скорость передачи данных от 1200 до 38 400 бит/с.
• Поддержка протокола Modbus RTU.

Безопасность

• Программируемая парольная защита настроек, осуществляемых через переднюю панель.
• 3-уровневая независимая парольная защита канала связи с различными правами доступа.

Часы реального времени (RTC)

• Часы реального времени с автономным питанием от батареи, точность хода 6 ppm (погрешность ≤0,5 с/сутки).

Системная интеграция

• Полная поддержка со стороны бесплатного ПО для конфигурирования.
• Простая интеграция в другие системы автоматизации или SCADA по протоколу Modbus RTU.
