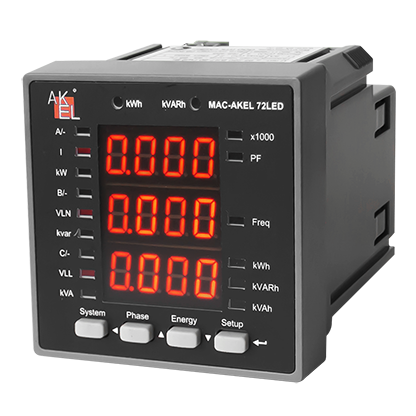

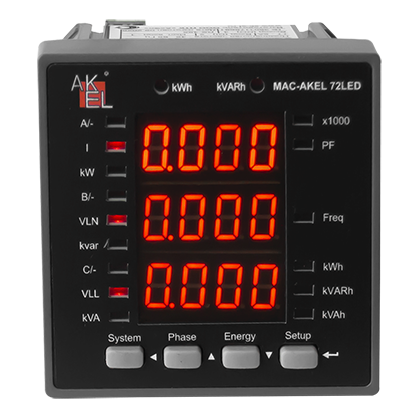

MAC-AKEL-72LED-1S

ОСОБЕННОСТИ СЕРИИ:

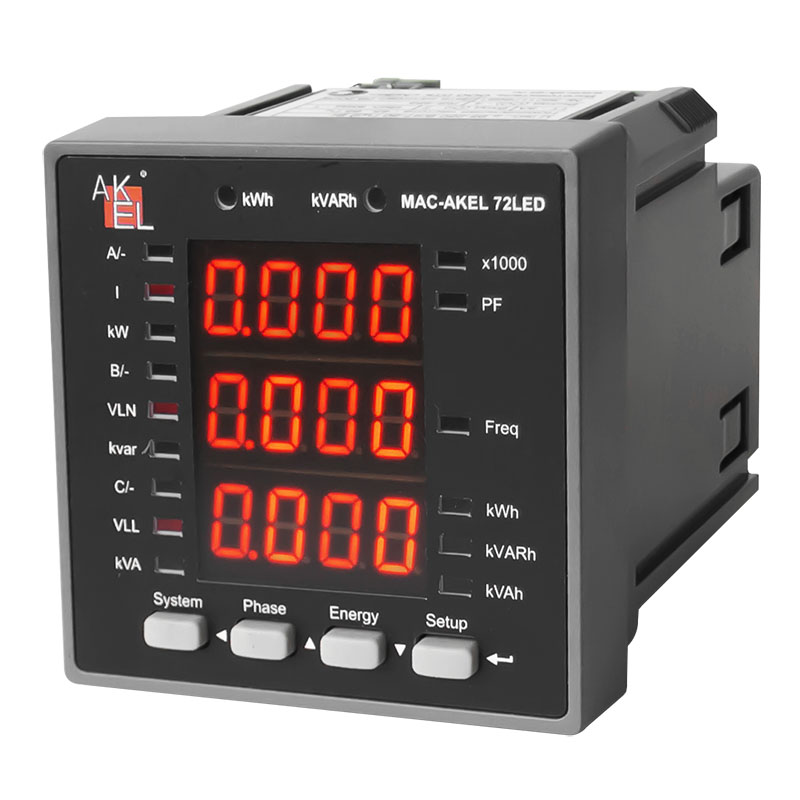

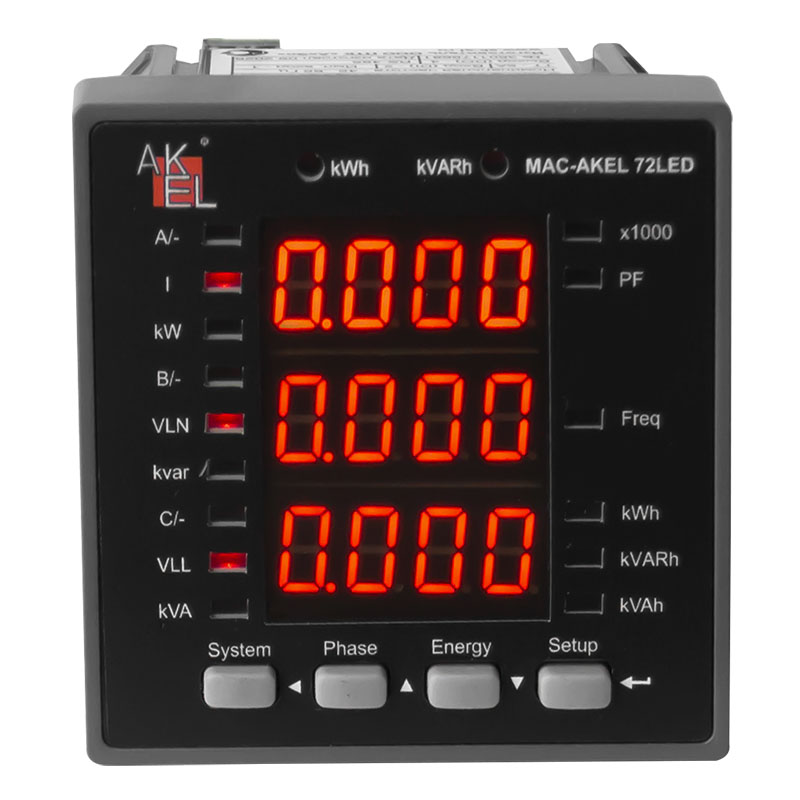

• Стандартный форм-фактор DIN с высоконтрастным LED дисплеем. Габаритные размеры — 72×72×85 мм. Размер выреза в панели 68×68 мм.
• Подключение через трансформаторы тока — 5А или 1А (опция).
• Класс точности электросчётчика: активный — 1, реактивный — 2
• Погрешность измерения: напряжения и ток — ±0,2 %, мощность — ±0,5%, частота — ± 0,02 Гц, коэффициент мощности (PF) — ±1 %, коэффициент гармонических искажений (THD) — 2.
• Коммуникационный протокол связи Modbus RTU
• Универсальное напряжение питания — переменное/постоянное 95-250 В, 47-440 Гц. Напряжение питания — 95-250 В (AC/DC) ±10%, 47-440 Гц.
• Коммуникационный протокол связи Modbus RTU

Измеряемые параметры

• Фазное (Uln) и линейное (Ull) напряжение по каждой фазе и среднее значение
• Ток по каждой фазе, среднее значение тока и расчетный ток в нейтральном проводе
• Активная (кВт), реактивная (квар), полная (кВА) мощность и коэффициент мощности (PF) по каждой фазе и суммарно
• Двунаправленный учет энергии (импорт/экспорт)
• Частота сети

Параметры качества электроэнергии (PQ)

• Коэффициент гармонических искажений (КНИ/THD), коэффициент нечетных (TOHD) и четных (TEHD) гармоник, а также индивидуальные гармоники до 31-го порядка включительно
• Коэффициент полного спроса на гармоники (TDD), K-фактор и коэффициент амплитуды (Crest Factor)
• Коэффициент несимметрии и углы сдвига фаз для напряжения (U) и тока (I)

Уставки

• 6 настраиваемых пользователем уставок для широкого перечня контролируемых параметров, включая напряжение, ток, мощность и максимальную мощность
• Настраиваемые пороговые значения и временные задержки
• Регистрация событий (SOE) и активация дискретных выходов (DO)

Журнал событий (SOE)

• 16 событий с фиксацией времени с точностью (разрешением) ±1 мс
• Регистрация всех изменений конфигурации (настроек), уставок и состояния дискретных входов (DI)

Многотарифный учет и максимальная мощность

• Многотарифный учет, включающий: 6 сезонов, 6 суточных профилей, каждый из которых содержит 6 периодов с 15-минутным интервалом, 10 праздничных или выходных дней, 4 тарифа, каждый из которых учитывает активную (кВт·ч) и реактивную (квар·ч) энергию (импорт/экспорт), а также полную энергию (кВА·ч)
• Текущая и максимальная мощность с фиксацией времени для тока по каждой фазе, а также суммарных значений активной (кВт), реактивной (квар) и полной (кВА) мощности.

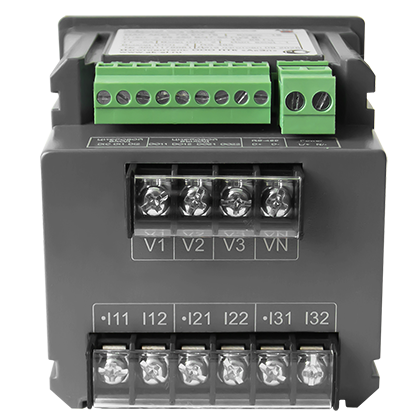

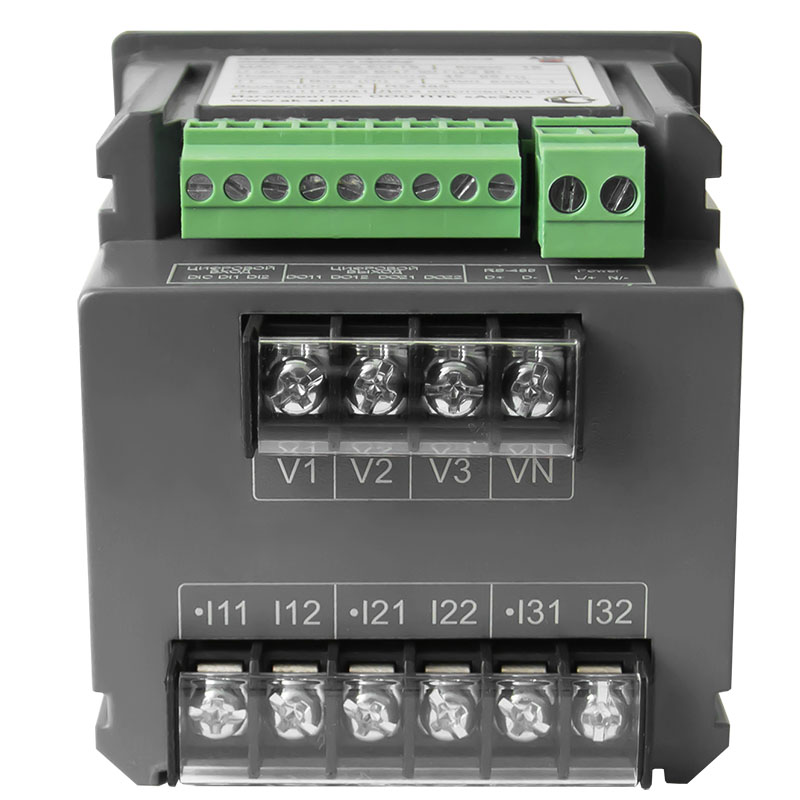

Входы и выходы

• Светодиодные импульсные выходы (кВт·ч и квар·ч) на передней панели
• Два дискретных входа для мониторинга состояния оборудования
• Два дискретных выхода для задач управления
• Опциональный (дополнительный) аналоговый выход 0/4—20 мА

Коммуникационный протокол связи

• Оптически изолированный порт RS-485 со скоростью передачи данных от 1200 до 19200 бит/с
• Поддержка протокола Modbus RTU

Системная интеграция

• Полная поддержка через программное обеспечение
• Простая интеграция в другие системы автоматизации, SCADA или АСУЗ (BMS) по протоколу Modbus RTU
