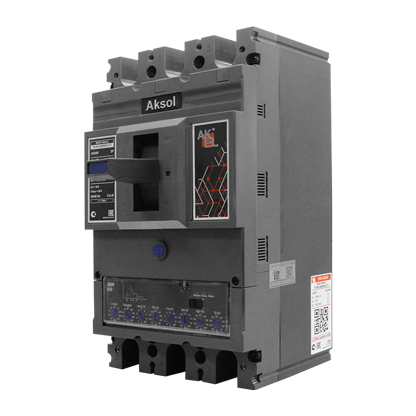

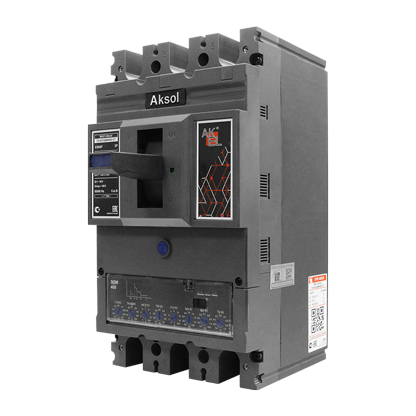

ВА57-AKSOL ЭДМ 400AF/630AF — Автоматический выключатель до 630 А
ВА57-AKSOL ЭДМ 400AF/630AF
| Наименование | ВА 57 AKSOL 400 | ВА 57 AKSOL 630 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типоразмер | 400AF | 630AF | ||||||||||||
| Номинальный ток In(A) | 400 | 630 | ||||||||||||
| Номинальное напряжение изоляции Ui(В) | 1000 | |||||||||||||
| Номинальное импульсное выдерживаемое напряжение Iimp(В) | 8000 | |||||||||||||
| Выдерживаемое напряжение промышленной частоты U(1мин)(В) | 4000 | |||||||||||||
| Категория применения | B | |||||||||||||
| Номинальный кратковременно выдерживаемый ток Icw(кА/1сек) | 5 | |||||||||||||
| Количество полюсов | 3 | 4 | 3 | 4 | ||||||||||
| Номинальная предельная отключающая способность Icu(кА) | AC 380/400/415 В | 70 | 100 | 150 | 70 | 100 | 150 | 70 | 100 | 150 | 70 | 100 | 150 | |
| AC 500 В | 50 | 70 | 85 | 50 | 70 | 85 | 50 | 70 | 85 | 50 | 70 | 85 | ||
| AC 660/690 В | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 | ||
| Номинальная рабочая отключающая способность Icu(кА) | AC 380/400/415 В | 70 | 100 | 150 | 70 | 100 | 150 | 70 | 100 | 150 | 70 | 100 | 150 | |
| AC 500 В | 50 | 70 | 85 | 50 | 70 | 85 | 50 | 70 | 85 | 50 | 70 | 85 | ||
| AC 660/690 В | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 | ||
| Износостойкость (циклов) | Электрическая | AC 380/400/415 В | 7000 | 5000 | ||||||||||
| AC 500 В | 5000 | 3500 | ||||||||||||
| AC 660/690 В | 3000 | 2000 | ||||||||||||
| Механическая | Без обслуж. | 20000 | ||||||||||||
| С обслуж. | 40000 | |||||||||||||
| Габаритные размеры | Д (мм) | 250 | 250 | 250 | 250 | |||||||||
| Ш (мм) | 140 | 185 | 140 | 185 | ||||||||||
| В (мм) | 110 | 110 | 110 | 110 | ||||||||||
Запросы по продукции ВА57 AKSOL ЭДМ отправляйте на e-mail: ak-el@ak-el.ru.
