Выключатели DC: оптимальные решения для защиты АКБ и сетей постоянного тока до 1200VDC
Автоматические выключатели постоянного тока (DC) защищают оборудование от коротких замыканий и перегрузок, применяются в промышленности, электронике и системах электроснабжения. ООО ПТК «АКЭЛ», российский производитель электротехнической продукции, специализируется на разработке и поставке решений для автоматизированных систем контроля и распределения электроэнергии.

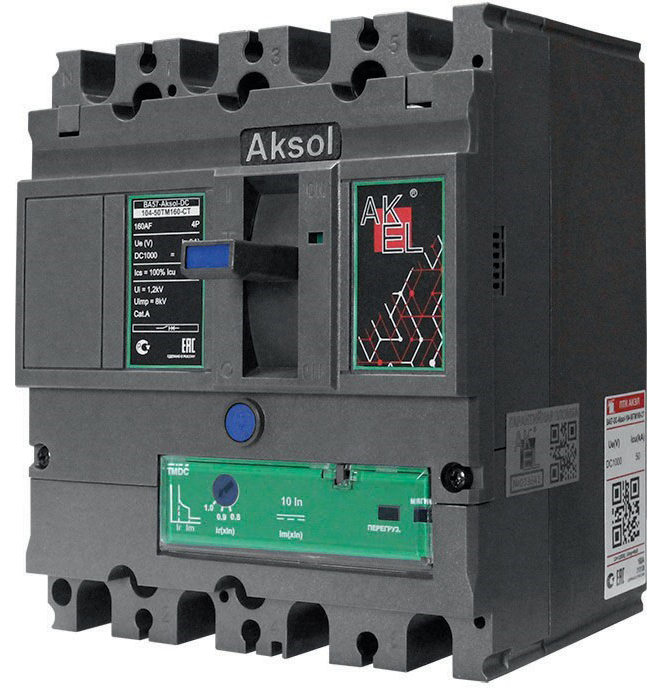

Одними из ключевых продуктов компании являются автоматические выключатели постоянного тока ВА57 AKSOL DC, которые выпускаются в четырех корпусных габаритных размерах: 160AF, 250AF, 400AF/630AF и 1600AF. Эти устройства с номинальными токами до 1500 А оснащены термоэлектромагнитными расцепителями.
Преимущества автоматических выключателей в литом корпусе ВА57 AKSOL DC
Литой корпус в совокупности с термоэлектронным расцепителем ВА57 AKSOL DC обладает высокой степенью защиты, что позволяет использовать его в агрессивных или сложных условиях. Такие устройства могут эксплуатироваться в зонах с повышенной влажностью, пыльностью или в местах с высокой температурой. Корпус защищает внутренние компоненты от механических повреждений и воздействия химических веществ.
Одним из ключевых преимуществ является устойчивость к электрическим повреждениям. Выключатели оснащены силовой контактной группой с модифицированной системой гашения дуги, что повышает их долговечность. Конструкция с двумя точками разрыва и дугогасительными камерами, дополненными постоянными магнитами, позволяет использовать устройство при инверсном подключении.
Автоматические выключатели ВА57 AKSOL DC способны работать при высоких напряжениях постоянного тока. Это достигается за счет технологии объединения полюсов, которая увеличивает количество точек разрыва. В линейке аксессуаров доступны шинные перемычки с радиаторами (ШПР), обеспечивающие безопасную эксплуатацию оборудования.

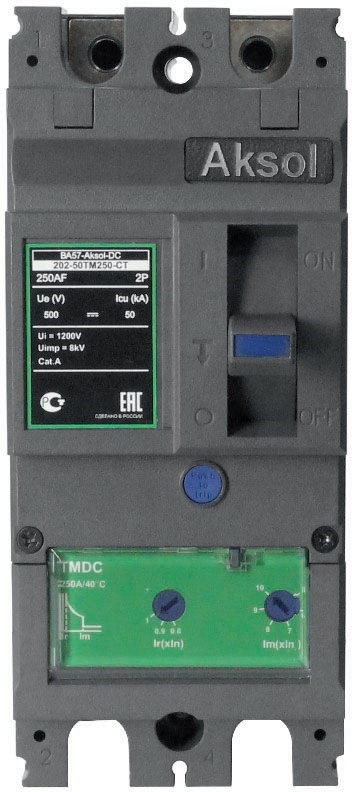

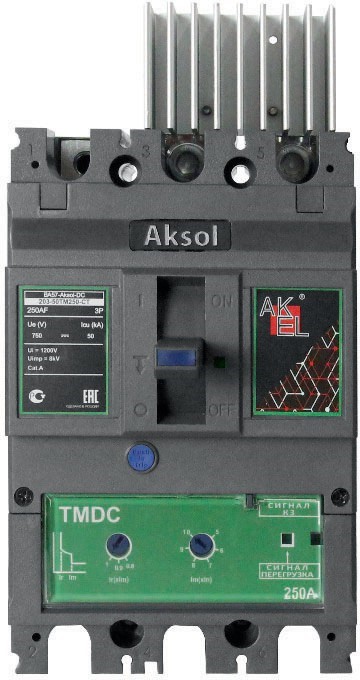

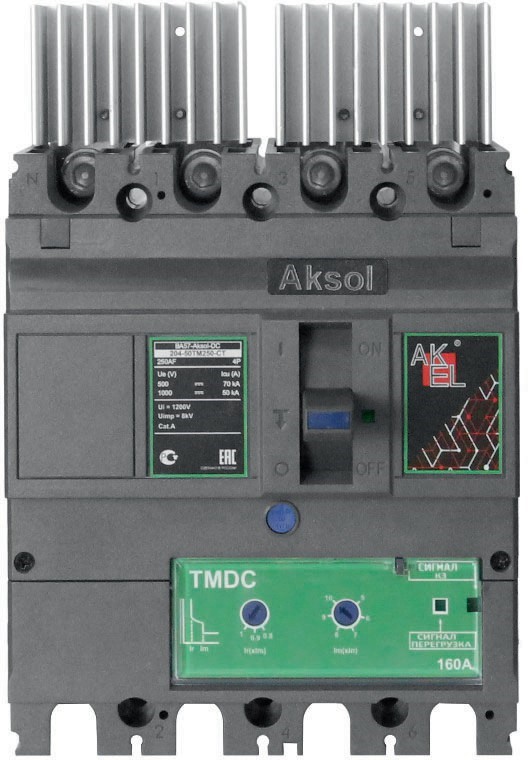

ВА57 AKSOL DC ВА57 AKSOL DC ВА57 AKSOL DC
250AF 2P до 750VDC 250AF 3P до 1000VDC 250AF 4P до 1200VDC
|
Габарит |
160AF |
250AF |
400AF/630AF |
1600AF |
|
| Номинальный ток, А | 16, 20, 25, 32, 40, 50, 63, 80 | 100, 125, 160 | 160, 200, 250 | 320, 400, 500, 630 | 800, 1000, 1250, 1500 |
| Регулировка защиты от перегрузки | 0,8–1In | 0,8–1In | 0,8–1In | 0,8–1In | Не регулируется |
| Регулировка защиты от КЗ | 10In | 5–10In | 5–10In | 5–10In | Не регулируется |
Термоэлектромагнитный расцепитель автоматического выключателя является важным компонентом, обеспечивающим защиту электрических цепей от перегрузок и коротких замыканий. Данное устройство объединяет в себе функции термического и электромагнитного расцепителей, которые совместно обеспечивают оперативное отключение цепи при возникновении аномальных режимов работы.
Расцепители ВА57 AKSOL DC в 100% случаях проходят точную калибровку в лаборатории AKEL и тестируются на испытательном стенде Ретом30КА с выпрямительным блоком РЕТ-6КА, что позволяет подтвердить их соответствие заявленным техническим характеристикам.
Линейка аксессуаров ВА57 AKSOL DC позволяет безопасно эксплуатировать устройства, осуществлять удаленное управление и диспетчеризацию. Также доступны решения для подключения шинных или кабельных проводников в необходимом количестве. Инженеры компании «АКЭЛ» готовы разработать индивидуальные шинные конструкции для монтажа в сложных условиях.
Автоматические выключатели постоянного тока ВА57 AKSOL DC применяются в энергетике, промышленности, электрическом транспорте (поезда, трамваи), солнечных и ветровых электростанциях, а также в автомобильной электронике для защиты от перегрузок и коротких замыканий.
Выключатели нагрузки ВН-IS-DC до 400 А / ВН-IS-AKSOL до 3200 A
Линейка выключателей нагрузки ВН-IS-DC и ВН-IS-AKSOL предназначена для управления цепями постоянного и переменного тока в широком диапазоне токов и напряжений. Серия ВН-IS-DC выпускается в четырех типоразмерах (125AF, 160AF, 250AF, 400AF) с номинальными токами от 125 до 400 А и напряжением до 1000 В AC/DC, включая реверсивное исполнение для моделей на 125 А. Выключатели оснащены прозрачными смотровыми окошками для видимого разрыва цепи, повышающего безопасность, и доступны в трех- и четырехполюсном исполнении (3P, 4P) с возможностью монтажа на панель или DIN-рейку. Управление осуществляется стационарной или выносной рукояткой с различными вариантами установки.

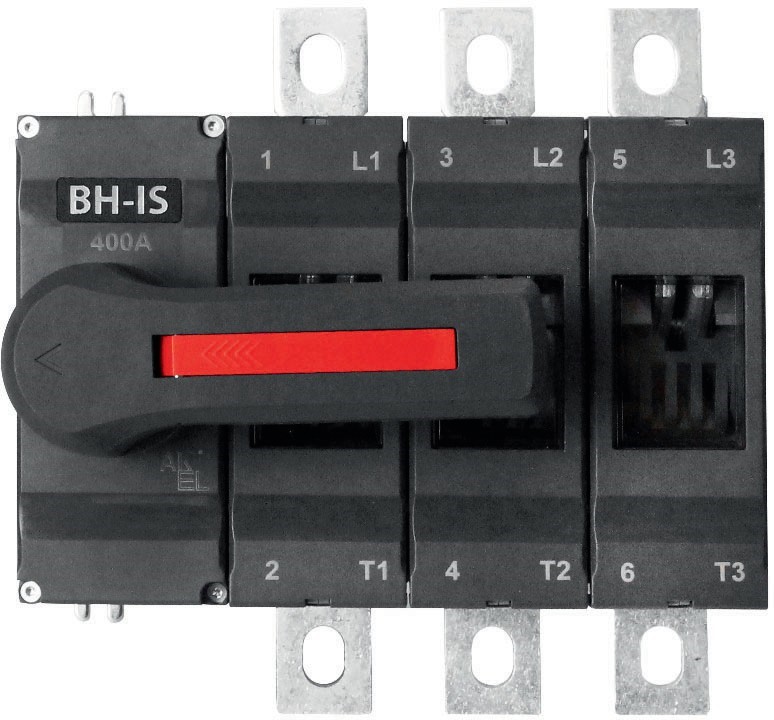

ВН-IS-DC-3P-400A-С
Серия ВН-IS-AKSOL поддерживает токи до 3200 А при напряжении до 1000 В AC/DC, отличаясь усиленной конструкцией для тяжелых условий эксплуатации. Обе серии соответствуют категориям применения AC/DC-21/22 и AC-23, подходят для тяжелых режимов нагрузки и оснащены широким набором аксессуаров.
Благодаря универсальности и надежности, выключатели ВН-IS-DC и ВН-IS-AKSOL идеальны для вводно-распределительных устройств, шкафов управления и промышленных систем.

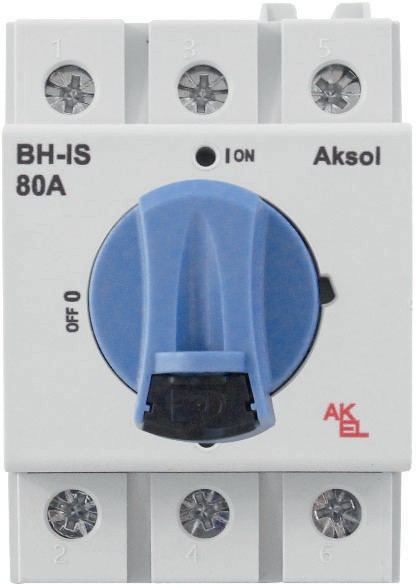

ВН-IS-AKSOL-3P-80A-С
