ВА47-MCB-H-AKSOL-UC: Универсальная защита для цепей постоянного и переменного тока
Современная электротехника требует надежных и компактных решений, способных работать в экстремальных условиях. Миниатюрный автоматический выключатель ВА47-MCB-H-AKSOL-UC (Universal Current) — это новый стандарт защиты для промышленных и коммерческих объектов, где необходима работа как с переменным, так и с постоянным током.
Почему стоит выбрать ВА47-MCB-H-AKSOL-UC?
1. Универсальность применения (UC — Universal Current) Выключатель рассчитан на работу в сетях как переменного (AC), так и постоянного (DC) тока. Это позволяет унифицировать парк оборудования на объекте, сократить складскую номенклатуру и упростить логистику.
- Переменный ток (AC): 1P (230В) / 2P, 3P, 4P (415В).

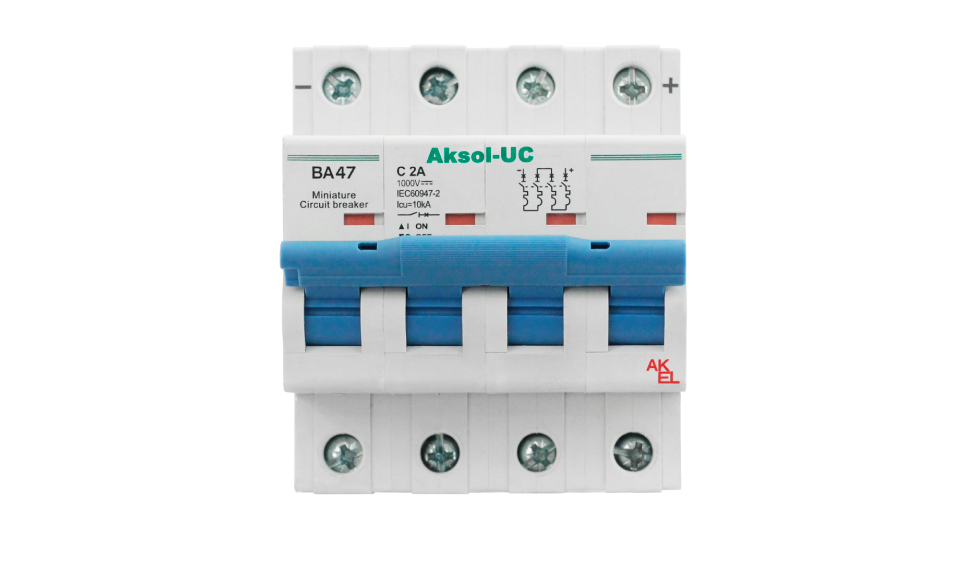

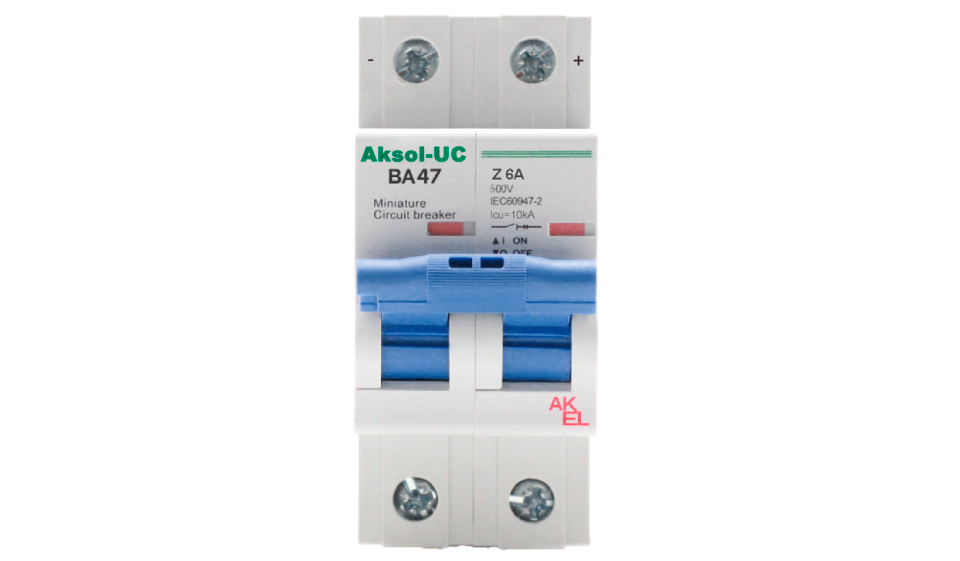

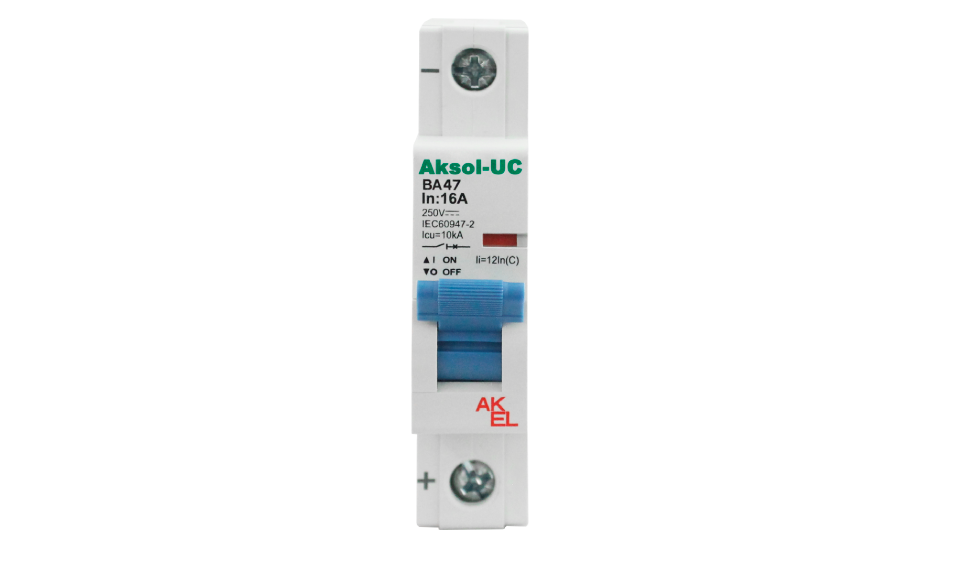

- Постоянный ток (DC): до 1000В (4P). Одно- и двухполюсные исполнения перекрывают диапазон от 125В до 500В, что идеально для систем телекоммуникаций, аккумуляторных батарей и солнечных панелей.
2. Экстремальный рабочий диапазон Благодаря термомагнитному расцепителю и высококачественным материалам, автомат стабильно работает при температурах от -40°C до +70°C. Это незаменимое решение для неотапливаемых помещений, уличных щитов, северных регионов и производственных цехов.
3. Широкий ряд номинальных токов Доступны 26 значений от 1А до 63А, включая редкие номиналы: 1.2, 1.5, 1.6, 7, 12, 13, 30, 35 А. Это позволяет точно подобрать защиту для конкретного оборудования без избыточного запаса.
4. Компактность и удобство монтажа Ширина всего 17.6 мм на полюс — экономное место в распределительном щите. Стандартная посадка на DIN-рейку 35 мм и винтовые зажимы, допускающие подключение кабеля сечением до 25 мм², обеспечивают быстрый и надежный монтаж.
5. Специализированные время-токовые характеристики Для решения конкретных задач доступны четыре типа отключающей кривой:
| Характеристика | Назначение |
|---|---|
| Z | Защита полупроводниковых приборов (диоды, транзисторы) |
| L | Коммутация кабельных линий и цепей управления |
| C | Стандартная нагрузка (освещение, розеточные группы) |
| K | Защита индуктивных нагрузок (двигатели, трансформаторы) |
6. Сертификация и ресурс Изделие сертифицировано по стандартам ЕАС, производство соответствует требованиям ISO 9001. Заявленная износостойкость: 10 000 циклов под нагрузкой и 20 000 циклов механических включений/отключений — гарантия долгой службы.
Основные технические характеристики (шпаргалка для закупки)
| Параметр | Значение |
|---|---|
| Тип размыкателя | Термомагнитный |
| Номинальный ток (In) | 1…63 А (26 значений в ряду) |
| Рабочее напряжение (DC) | 125В…1000В (зависит от полюсности) |
| Рабочее напряжение (AC) | 230В / 415В |

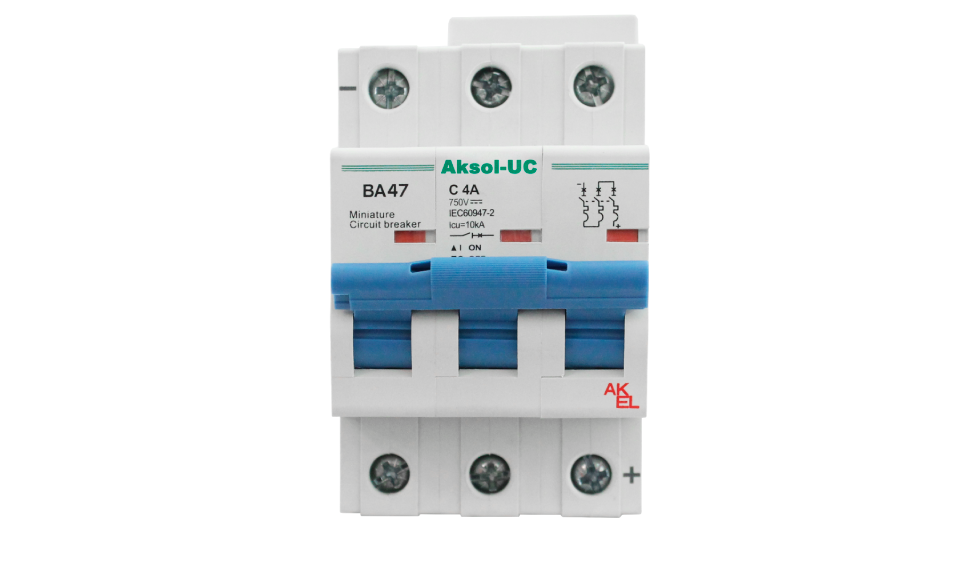

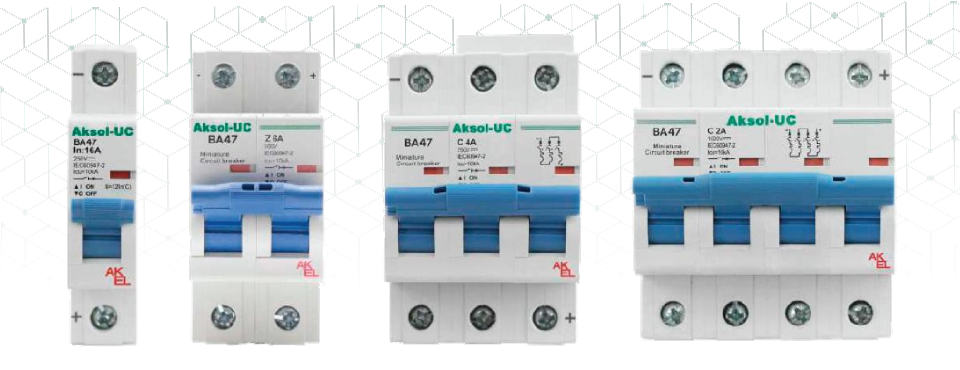

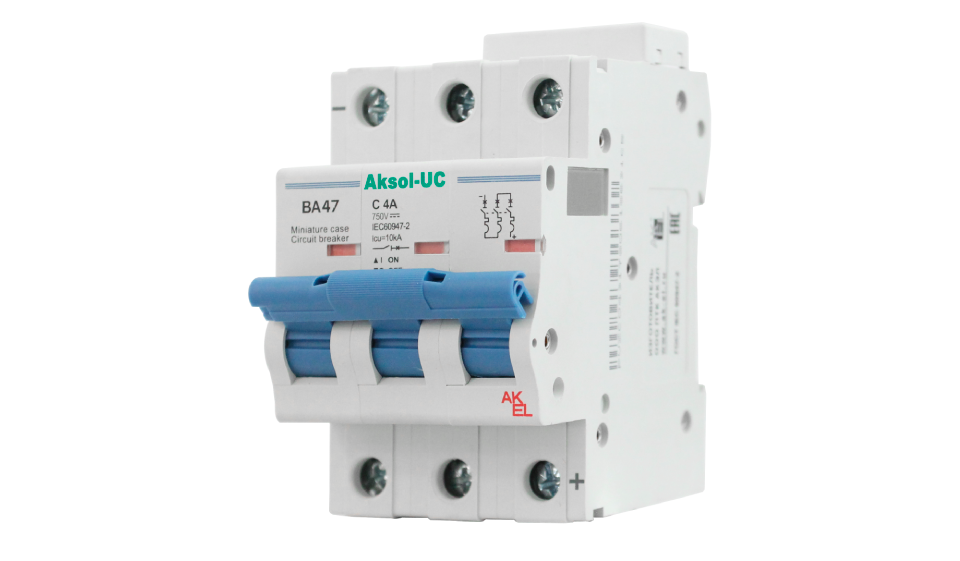

| Число полюсов | 1P, 2P, 3P, 4P |
| Отключающая способность | Высокая (уточняется по КД) |
| Кривая отключения | Z / L / C / K |
| Сечение подключаемого кабеля | до 25 мм² |
| Монтаж | DIN 35 мм |
| Рабочая температура | -40°C…+70°C |
Где применяется?
- Промышленные щиты управления
- Системы бесперебойного питания (ИБП) и аккумуляторные батареи
- Солнечные станции (DC side до 1000В)
- Телекоммуникационные шкафы
- Объекты с неотапливаемыми помещениями (автоматика, уличные щиты)
Резюме: ВА47-MCB-H-AKSOL-UC — это инвестиция в надежность и унификацию. Один тип автомата на складе закрывает широкий спектр задач по защите линий и оборудования. Сочетание всепогодного исполнения, работы с DC/AC и точных настроек расцепителя делает его лучшим выбором для современной энергетики и промышленной автоматизации.
Скачать каталог и 3D-модель, заказать индивидуальный расчет >>>
Запросить оригинальные образцы продукции можно в нашем отделе продаж.
