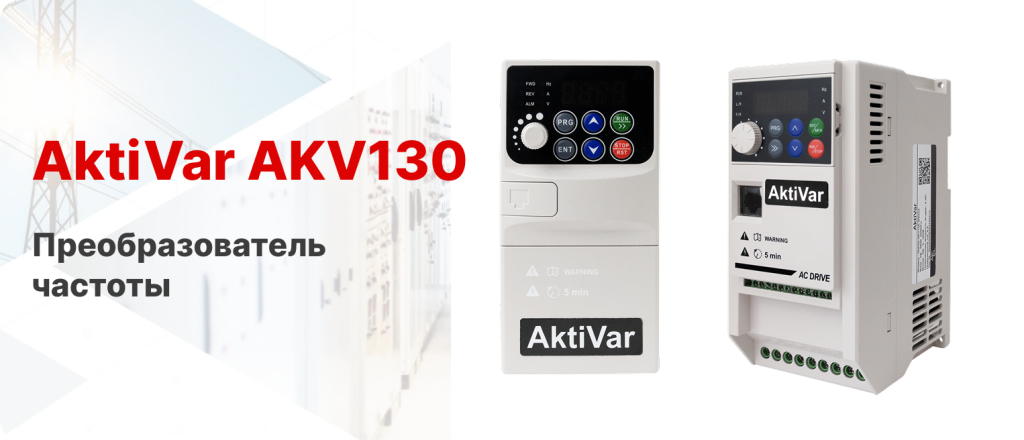

Преобразователь частоты AktiVar AKV130: универсальное решение для управления электроприводом
Преобразователь частоты AktiVar AKV130 (обозначение серии — AktiVar 130) представляет собой семейство универсальных частотных регуляторов для асинхронных и синхронных электродвигателей. Устройства предназначены для плавного регулирования частоты вращения вала, управления пуском, остановкой и реверсом, стабилизации технологических параметров (давление, расход, температура) в системах автоматизации. Модельный ряд разбит на пять исполнений (G1–G5), различающихся схемой входного питания, числом габаритных типоразмеров и функциональными опциями.
Модификации серии и входные параметры
- G1, G2 — исполнения для однофазного входного напряжения (220 В). Поддерживают векторный и скалярный методы управления. Каждая модификация выпускается в двух габаритных типоисполнениях, что позволяет подобрать корпус под требуемую мощность и условия монтажа.
- G3 — исполнение для трехфазного входного напряжения (380 В). Обеспечивает векторный и скалярный режимы управления как асинхронными, так и синхронными (с постоянными магнитами) двигателями. Представлено в трех габаритных типоисполнениях, что расширяет диапазон номинальных мощностей.
- G4 — трехфазное исполнение. Предусмотрены векторное и скалярное управление. Три габаритных типоисполнения обеспечивают возможность поканального подбора под требования привода.
- G5 — трехфазное исполнение с векторным и скалярным управлением. Отличается компактностью — выпускается в трёх габаритных типоисполнениях и ориентировано на ограниченные монтажные пространства.
Все исполнения единой серии построены на общей аппаратно-программной платформе, что унифицирует процесс настройки и обеспечивает идентичность рабочих алгоритмов для разных типов питания.
Органы управления и интерфейс
Для удобства пусконаладки и эксплуатации в состав серии включены различные варианты панелей управления:
- Модификации G1, G2 и G4 предусматривают возможность подключения дополнительного выносного пульта управления. Удаленное расположение пульта относительно корпуса преобразователя обеспечивает управление и контроль параметров без открытия шкафа автоматизации.
- Модификации G3 и G5 комплектуются съемной лицевой панелью управления. Панель может быть установлена непосредственно на корпус устройства либо вынесена на дверцу электрошкафа с использованием стандартного интерфейсного кабеля. Данная конструкция упрощает инжиниринг шкафа и упрощает сервисное обслуживание.
Электромагнитная совместимость
Преобразователи всех модификаций оснащаются встроенным ЭМС-фильтром категории C1 (согласно ГОСТ/МЭК). Фильтр подавляет кондуктивные помехи в диапазоне, достаточном для соответствия требованиям к оборудованию класса C1, которое допускается применять в жилых зонах, общественных и промышленных объектах без внешних дополнительных фильтрующих устройств. Указанное конструктивное решение снижает стоимость внедрения и упрощает сертификацию конечного оборудования.
Область применения
Серия AktiVar AKV130 рассчитана на широкий спектр общепромышленных применений: насосы, вентиляторы, компрессоры, конвейеры, эскалаторы, станки, упаковочные линии, дробилки, миксеры и другие механизмы с переменной или постоянной скоростью. Векторный режим обеспечивает повышенный пусковой момент и точную стабилизацию скорости на низких частотах, скалярный — допустим для простой разомкнутой нагрузки. Модификация G3, дополнительно поддерживающая синхронные двигатели, расширяет сферу использования на высокоэффективные энергосберегающие приводы.
Таким образом, AktiVar AKV130 — функционально законченное семейство частотных преобразователей, объединяющее в одной платформе исполнения для однофазной и трехфазной сети, векторное и скалярное управление, возможность дистанционного управления и встроенный ЭМС-фильтр класса C1. Выбор конкретной модификации определяется напряжением питающей сети, типом применяемого двигателя и требованиями к монтажной компоновке.
Техническое описание преобразователей частоты AktiVar AKV130 (серия 130)
Преобразователи частоты AktiVar AKV130 представляют собой линейку универсальных частотных регуляторов для управления асинхронными и синхронными электродвигателями. Модельный ряд включает исполнения G1, G2, G24, G3, G4, G5, отличающиеся напряжением питающей сети, диапазоном мощностей и функциональными возможностями. Все устройства поддерживают скалярный и векторный режимы управления, что обеспечивает гибкую настройку под конкретную технологическую задачу.
1. Серии G1 и G2 — однофазное питание 220 В
Предназначены для работы от однофазной сети переменного тока напряжением 220 В. Обеспечивают управление асинхронными электродвигателями со скалярным и векторным методом регулирования.
- Серия G1 — формирует выходное напряжение 3×380 В.
- Серия G2 — формирует выходное напряжение 3×220 В.
Оборудование выпускается в двух габаритных типоисполнениях со следующими диапазонами мощностей:
| Габарит | Мощность, кВт |
|---|---|
| 1 | 0,75; 1,5; 2,2 |
| 2 | 3,7; 5,5 |
2. Серия G24 — трёхфазное питание 380 В
Разработана для трёхфазных сетей напряжением 380 В. Поддерживает скалярное и векторное управление асинхронными электродвигателями. Три габаритных типоисполнения перекрывают диапазон мощностей:
| Габарит | Мощность, кВт |
|---|---|
| 1 | 0,75; 1,5; 2,2 |
| 2 | 3,7; 5,5 |
| 3 | 7,5; 11; 15 |
3. Серия G3 — трёхфазное питание 380 В, управление синхронными и асинхронными двигателями
Исполнение для трёхфазных сетей 380 В. Помимо асинхронных двигателей, поддерживает управление синхронными электродвигателями с постоянными магнитами. Реализованы скалярный и векторный режимы управления. Три габаритных типоисполнения:
| Габарит | Мощность, кВт |
|---|---|
| 1 | 0,75; 1,5; 2,2 |
| 2 | 4; 5,5 |
| 3 | 7,5; 11; 15 |
4. Серия G4 — трёхфазное питание 380 В
Трёхфазное исполнение для управления асинхронными двигателями в скалярном и векторном режимах. Три габаритных типоисполнения:
| Габарит | Мощность, кВт |
|---|---|
| 1 | 0,75; 1,5; 2,2 |
| 2 | 4; 5,5 |
| 3 | 7,5; 11; 15 |
5. Серия G5 — трёхфазное питание 380 В, синхронные и асинхронные двигатели
Старшая серия для трёхфазных сетей 380 В с поддержкой асинхронных и синхронных двигателей. Скалярное и векторное управление. Три габаритных типоисполнения, мощностной диапазон:
| Габарит | Мощность, кВт |
|---|---|
| 1 | 18,5; 22 |
| 2 | 30; 37 |
| 3 | 45; 55 |
6. Органы управления
- Серии G1, G2, G24, G4 предусматривают возможность подключения выносного пульта управления для удалённого контроля и настройки параметров.
- Серии G3 и G5 комплектуются съёмной панелью управления, которая может устанавливаться непосредственно на корпус или выноситься на дверцу шкафа управления.
7. Электромагнитная совместимость
Все преобразователи частоты серии AktiVar AKV130 оснащены встроенными EMC-фильтрами класса C1. Это гарантирует соответствие жёстким требованиям по электромагнитным помехам и позволяет применять оборудование в жилых, общественных и промышленных зонах без дополнительных внешних фильтров.
Сводная таблица серий
| Серия | Входное напряжение | Выходное напряжение | Тип двигателя | Габариты | Диапазон мощностей, кВт |
|---|---|---|---|---|---|
| G1 | 1×220 В | 3×380 В | Асинхронный | 2 | 0,75–5,5 |
| G1 | 1×220 В | 3×220 В | Асинхронный | 2 | 0,75–5,5 |
| G24 | 3×380 В | 3×380 В | Асинхронный | 3 | 0,75–15 |
| G3 | 3×380 В | 3×380 В | Асинхронный + синхронный | 3 | 0,75–15 |
| G4 | 3×380 В | 3×380 В | Асинхронный | 3 | 0,75–15 |
| G5 | 3×380 В | 3×380 В | Асинхронный + синхронный | 3 | 18,5–55 |
Область применения
Линейка AktiVar AKV130 охватывает широкий спектр задач промышленной автоматизации: насосы, вентиляторы, компрессоры, конвейеры, станки, упаковочное оборудование, миксеры, дробилки и другие механизмы. Векторный режим обеспечивает высокий пусковой момент и точную стабилизацию скорости на низких оборотах; скалярный режим подходит для простых нагрузок с постоянным соотношением напряжение/частота. Поддержка синхронных двигателей в сериях G3 и G5 позволяет строить энергоэффективные приводы с высоким КПД.
