Контакторы переменного тока ВА47-MC-1250~4000F
Назначение и область применения
Контакторы переменного тока серии ВА47-MC-1250~4000F (встречается сокращённое обозначение — ВА47-МС-F) предназначены для работы в цепях переменного тока частотой 50 Гц (допускается 60 Гц) с номинальным напряжением изоляции 1000 В. При номинальном рабочем напряжении 415 В в категориях применения AC-1 и AC-3 и номинальном рабочем токе от 1250 до 4000 А контакторы обеспечивают:
- дистанционное включение и отключение электрических цепей;
- частый пуск и управление асинхронными двигателями;
- коммутацию мощных нагрузок в распределительных устройствах и низковольтных комплектных устройствах.
Такое сочетание функций делает серию востребованной в промышленных силовых сетях, где требуется надёжная коммутация больших токов с высокой частотой срабатываний.
Конструктивные особенности
Основу серии составляют следующие технические решения:

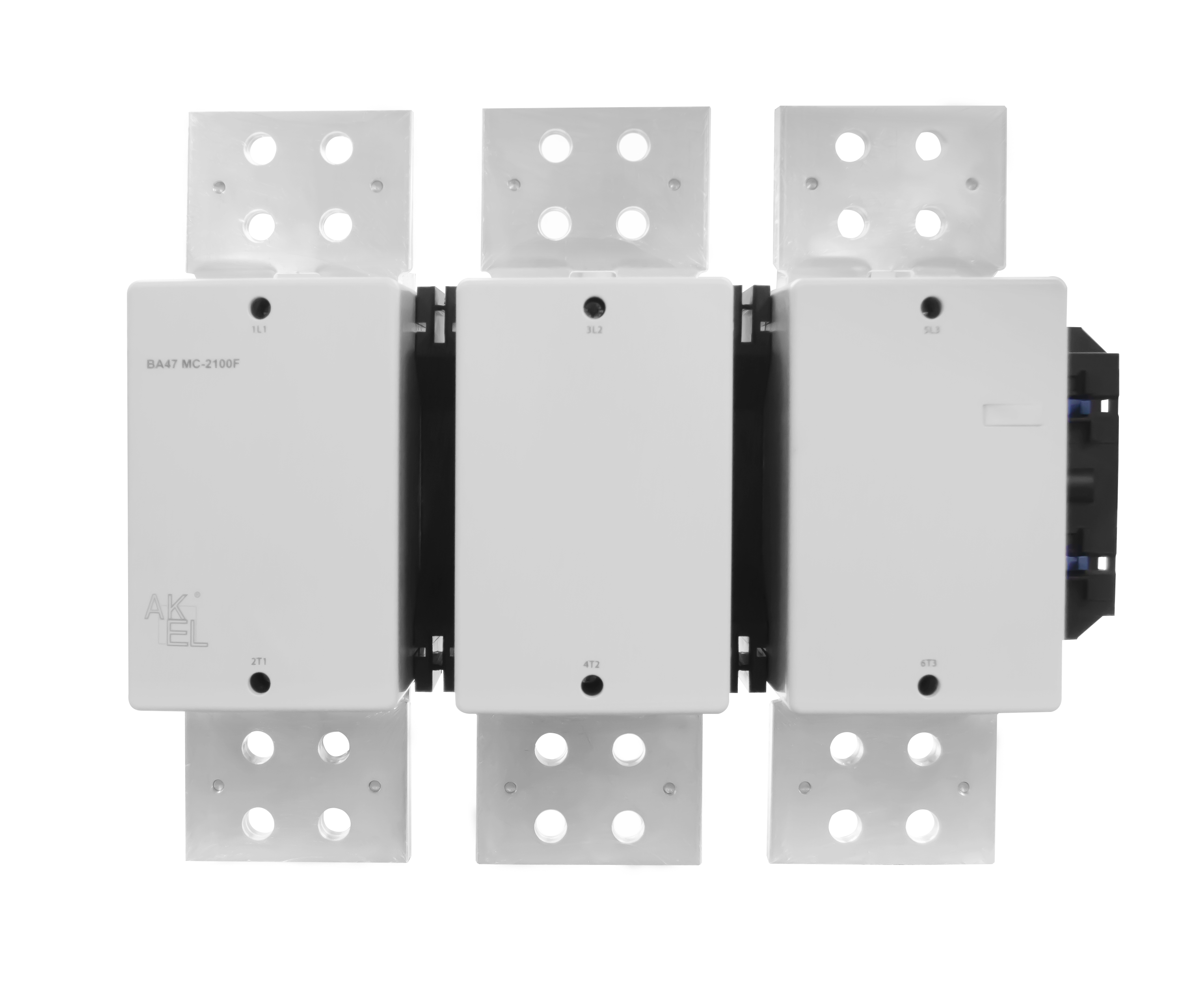

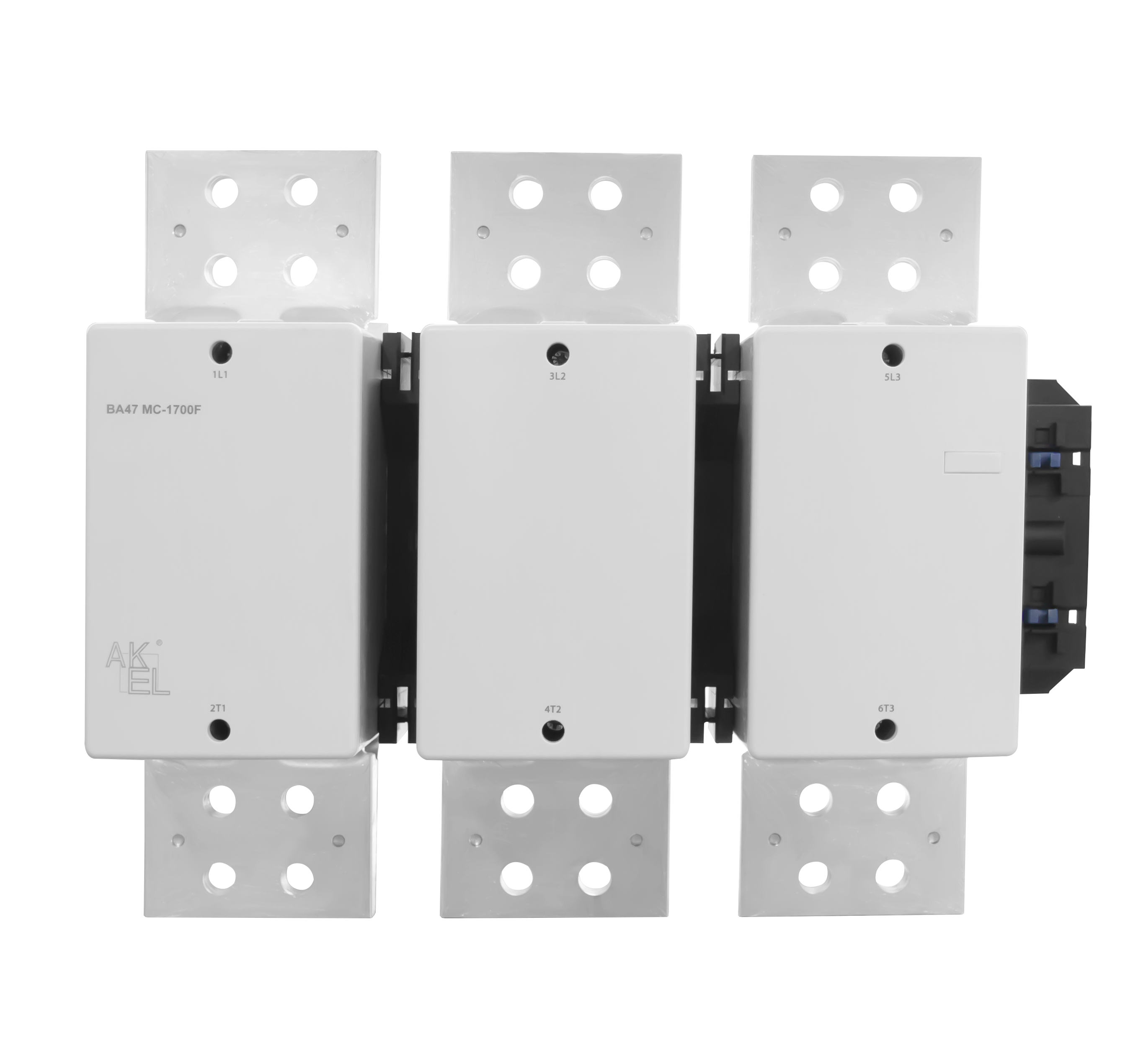

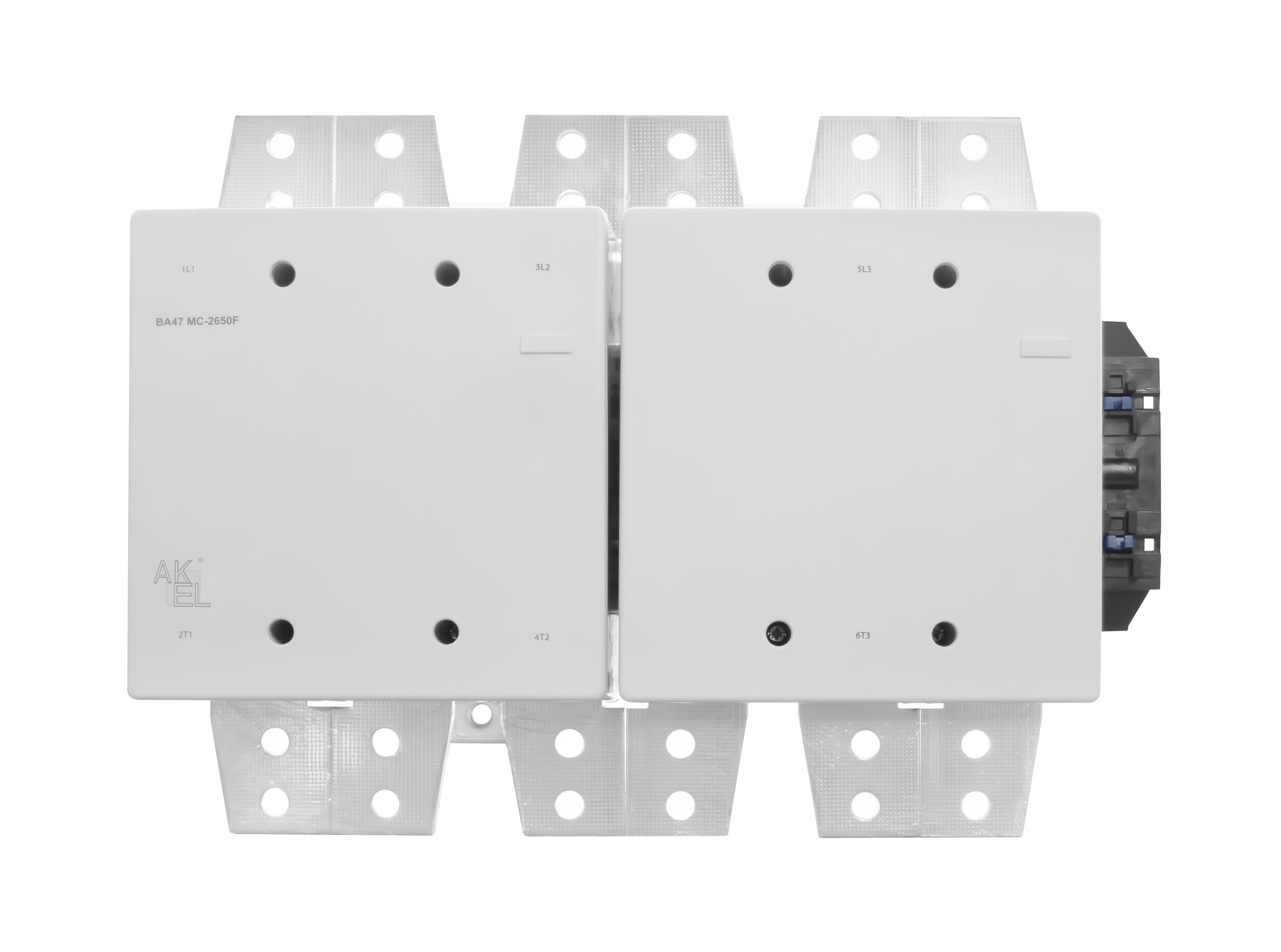

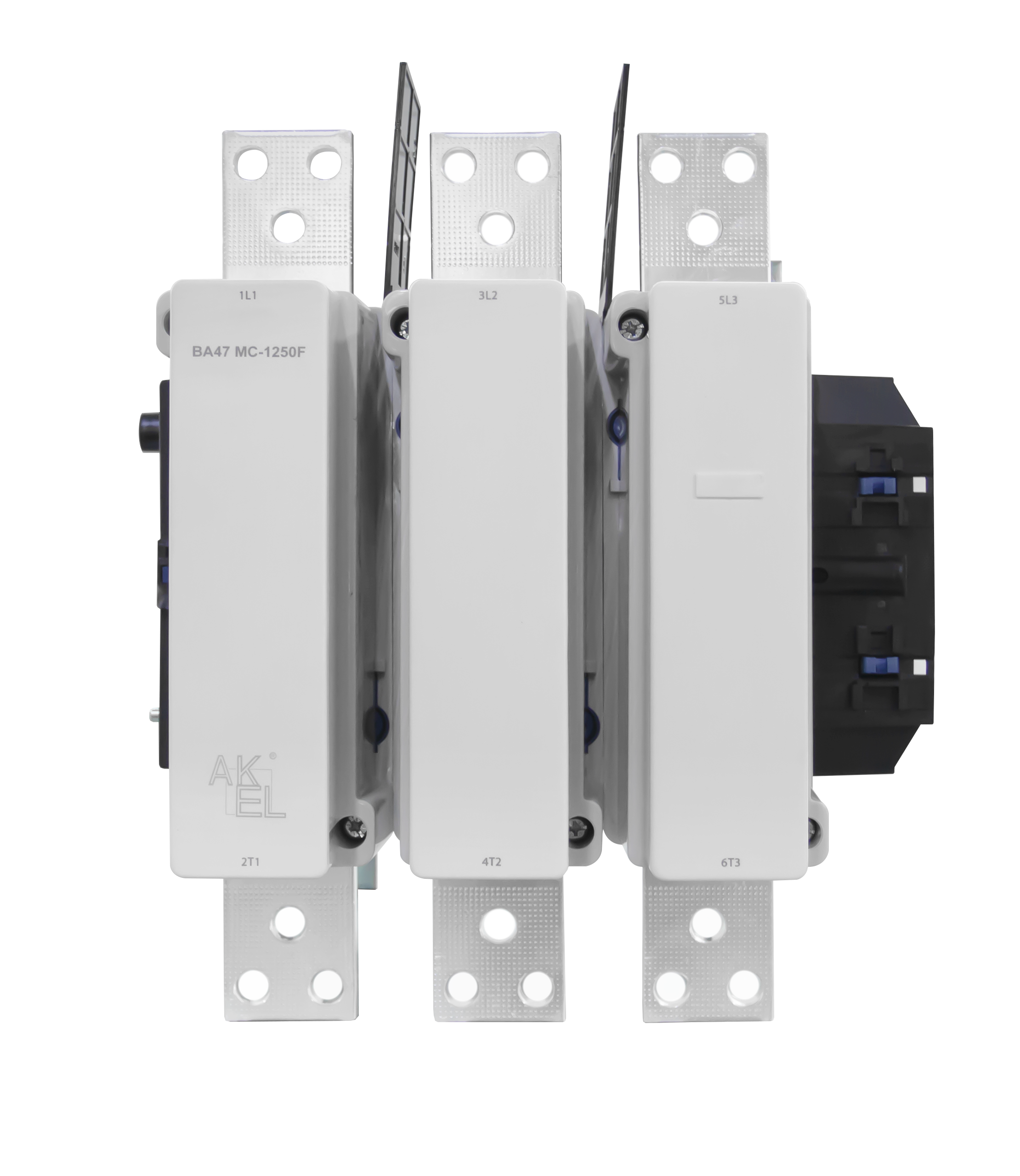

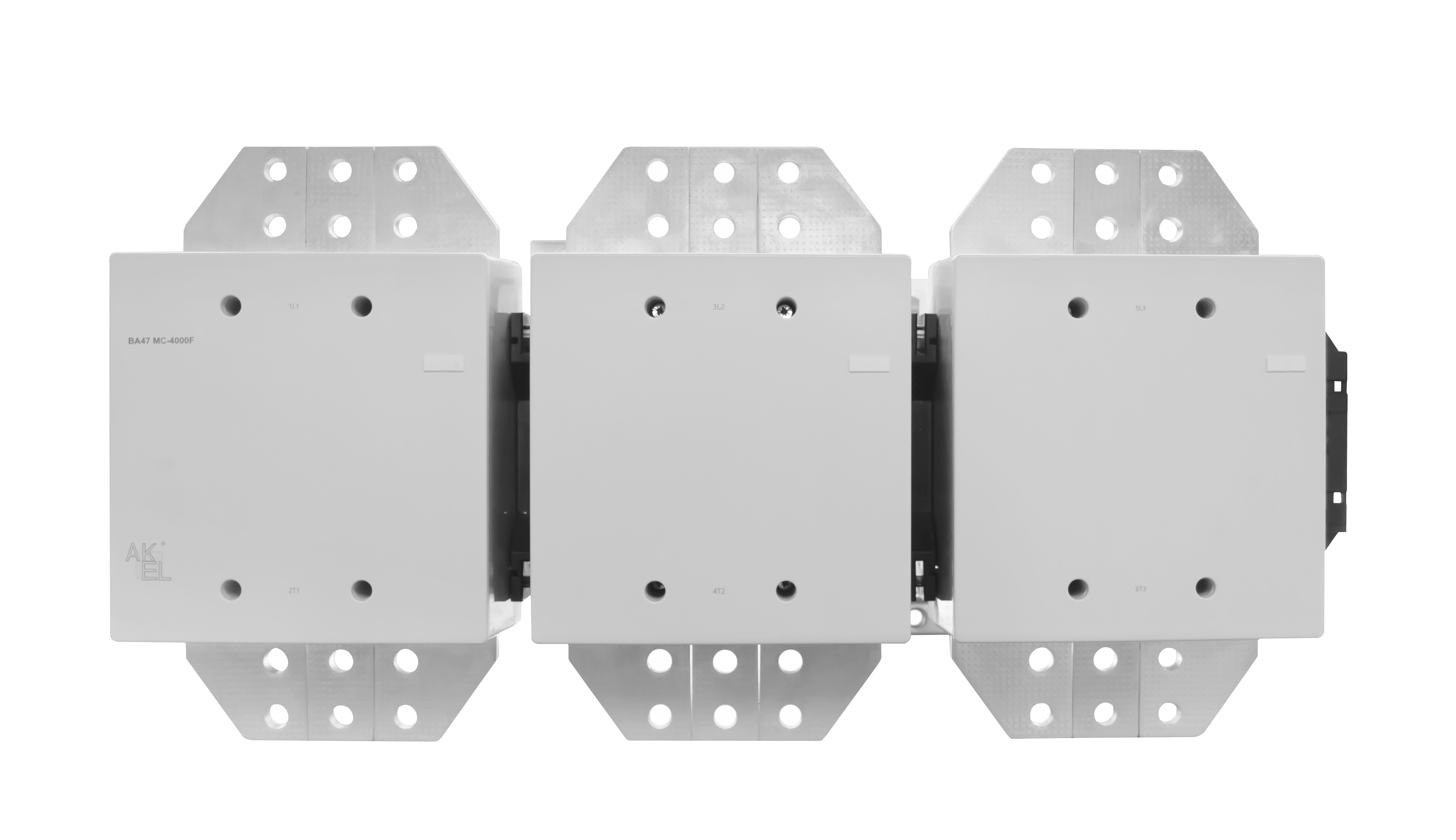

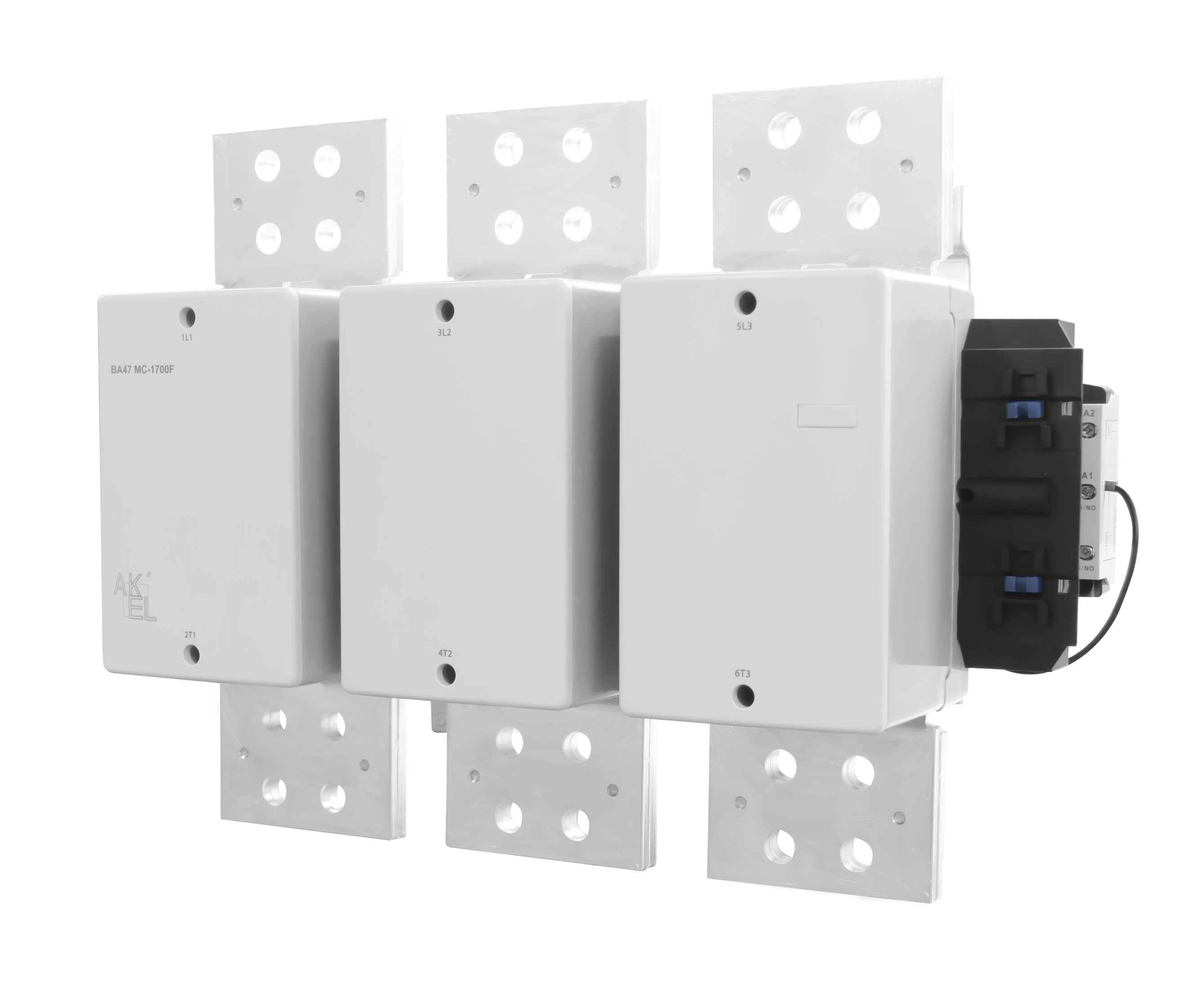

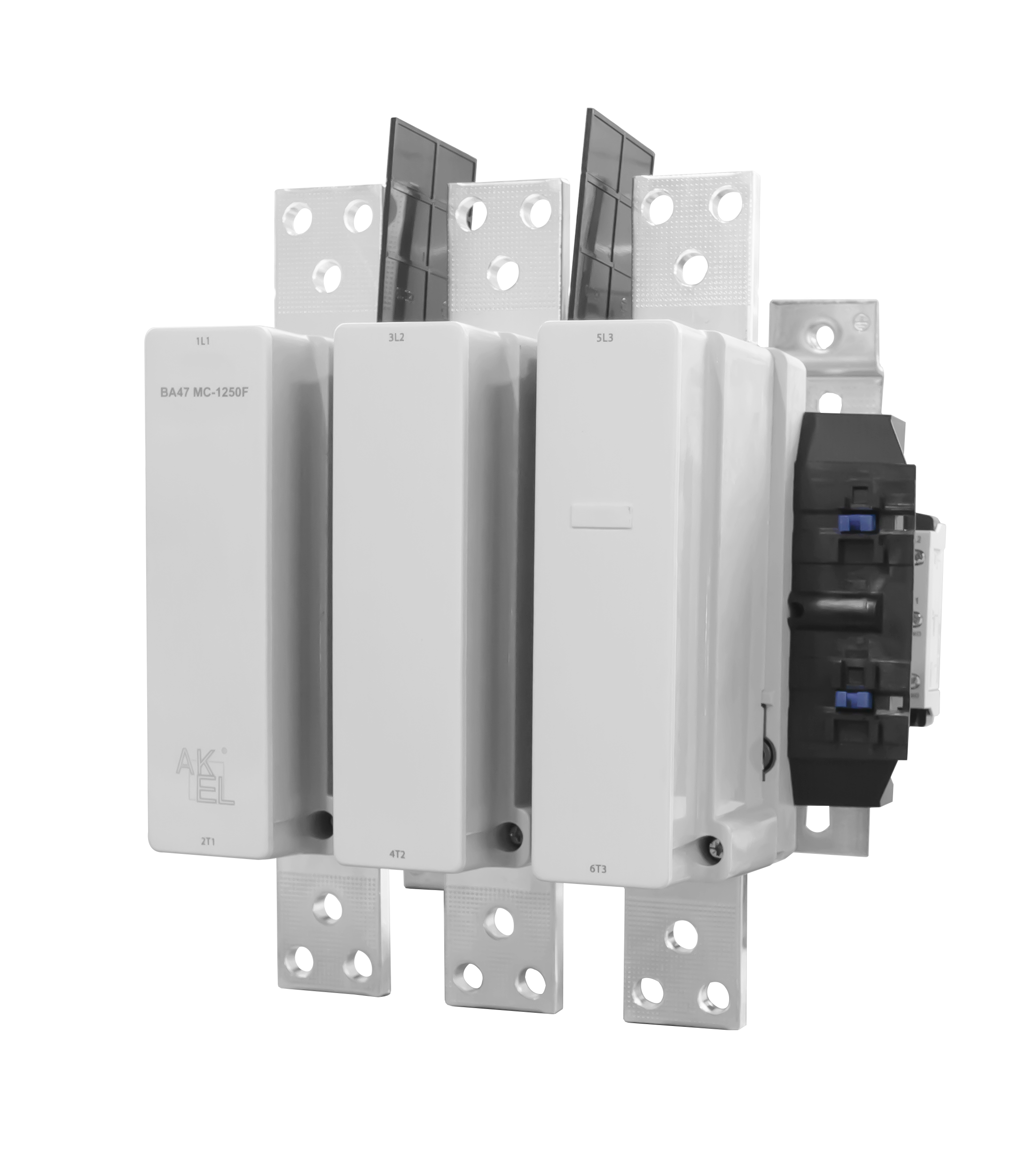

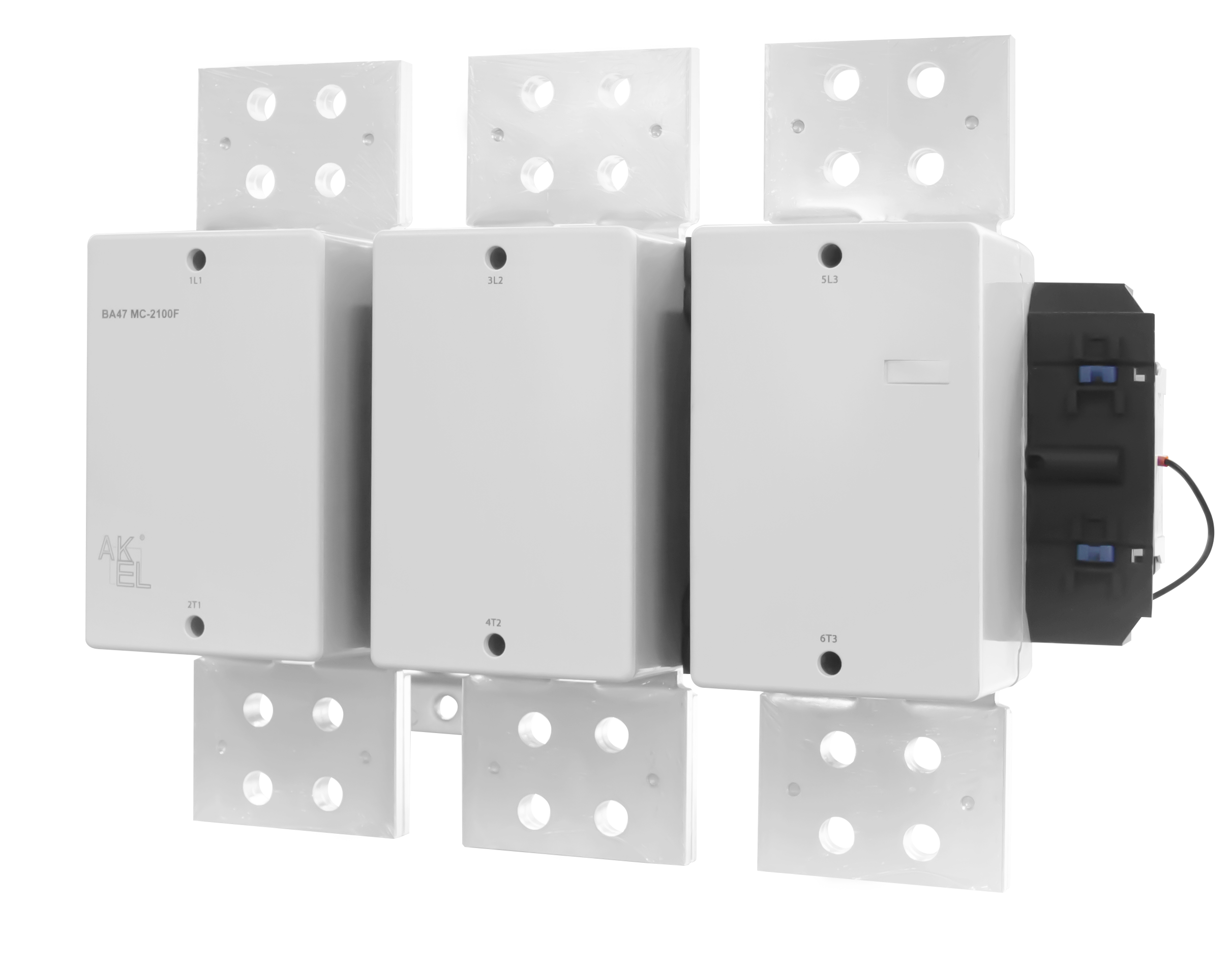

- Четыре габаритных типоразмера: 1250AF, 1450~2100AF, 2650AF, 4000AF.
- Контактная система прямого действия с двойными точками размыкания, что повышает надёжность коммутации и снижает износ контактов.
- Нижняя часть корпуса выполнена из алюминиевого сплава — обеспечивает прочность и эффективный отвод тепла.
- Катушка с термопластичным уплотнением, что повышает устойчивость к внешним воздействиям и упрощает обслуживание.
- Съёмная катушка: она может быть установлена непосредственно в контактор или извлечена из него, что удобно при монтаже и техническом обслуживании.
Ключевые преимущества
- Диапазон номинальных токов от 1250 до 4000 А — закрывает широкий спектр задач по коммутации мощной нагрузки.
- Номинальное рабочее напряжение до 1000 В.
- Номинальное напряжение изоляции до 1250 В (по отдельным исполнениям).
- Повышенная безопасность за счёт герметичной конструкции, исключающей образование дуговых разрядов.
- Компактность — контакторы занимают небольшое пространство в распределительных устройствах.
- Гибкость конфигурации — для всех исполнений ассортимента доступен широкий перечень аксессуаров, позволяющих получить требуемую конфигурацию и точно соответствовать техническому заданию.
Основные технические параметры
| Параметр | Значение |
|---|---|
| Род тока | Переменный |
| Частота | 50 Гц (допускается 60 Гц) |
| Категории применения | AC-1, AC-3 |
| Номинальное рабочее напряжение | 415 В (до 1000 В) |
| Номинальный рабочий ток | 1250–4000 А |
| Номинальное напряжение изоляции | 1000 В (до 1250 В по отдельным исполнениям) |
| Количество габаритных типоразмеров | 4 |
| Типоразмеры | 1250AF, 1450~2100AF, 2650AF, 4000AF |
Типоразмерный ряд
| Типоразмер | Позиционирование в ряду |
|---|---|
| 1250AF | Младший типоразмер серии |
| 1450~2100AF | Средний диапазон |
| 2650AF | Повышенная коммутационная способность |
| 4000AF | Старший типоразмер, максимальный номинальный ток |
Аксессуары и комплектация
Для всех исполнений серии предлагается широкий ассортимент аксессуаров, что позволяет:
- адаптировать контактор под конкретное техническое задание;
- реализовать требуемую схему управления и сигнализации;
- обеспечить удобство монтажа в составе распределительных устройств.
Обслуживание и эксплуатация
Возможность извлечения катушки из корпуса контактора упрощает диагностику и замену элементов без демонтажа всего аппарата. Конструкция контактной системы прямого действия с двойными точками размыкания и герметичное исполнение снижают трудозатраты на обслуживание и повышают ресурс работы.
Заключение
Контакторы переменного тока ВА47-MC-1250~4000F представляют собой серию мощных коммутационных аппаратов для цепей переменного тока с номинальными токами от 1250 до 4000 А. Четыре габаритных типоразмера, герметичная конструкция, съёмная катушка с термопластичным уплотнением и широкая номенклатура аксессуаров делают их универсальным решением для дистанционного управления цепями и частого пуска асинхронных двигателей в промышленных распределительных устройствах.
