Многофункциональные измерительные приборы MAC-AKEL: от учета киловатт-часов к аналитике сети

Почему щитовой прибор перестал быть просто счетчиком

Еще десять лет назад задача прибора учета в распределительном щите формулировалась предельно узко — фиксировать потребленные киловатт-часы. Этого хватало, пока энергоэффективность была «пожеланием», а не KPI, а выход из строя дорогостоящего оборудования списывали на «нестабильную сеть».

Сегодня, в эпоху Industry 4.0 и жестких требований к энергоэффективности, картина изменилась. Современный щитовой прибор — это уже не счетчик, а интеллектуальный шлюз сбора данных: точка, в которой силовая сеть встречается с SCADA, АСУ ТП и системами энергоменеджмента. Ниже разберем, какие задачи решает такой шлюз на практике и на что инженеру смотреть при выборе.

Что дают многофункциональные приборы

1. Контроль качества сети

Несимметрия фаз, провалы напряжения и высокий уровень гармоник (THD) — это не абстрактные отклонения, а прямые причины перегрева кабелей, ложных срабатываний защит и ускоренной деградации частотных преобразователей. Умные счетчики фиксируют такие события в журнале SOE (Sequence of Events) с точностью до миллисекунды, что позволяет восстановить хронологию аварии и найти ее первопричину, а не следствие.

2. Предиктивное обслуживание

Мониторинг коэффициента мощности (PF) и реактивной энергии (квар·ч) дает возможность:

• своевременно выявлять ухудшение cos φ;
• планировать компенсацию реактивной мощности до того, как она превратится в штрафы от сетевой компании;
• отслеживать тренды, а не разовые замеры — именно тренд показывает износ оборудования.

3. Прозрачное распределение затрат

В условиях динамического ценообразования критично понимать, кто и когда потребляет энергию. Многоуровневый тарифный учет (TOU) и архивирование данных за 12 месяцев позволяют энергетику предприятия видеть реальную картину потребления по каждому цеху, участку или арендатору — без ручных обходов и сводок в Excel.

4. Расширенный анализ качества электроэнергии

Приборы измеряют коэффициенты гармонических искажений (THD) напряжения и тока до 31-й гармоники, включая анализ нечетных и четных гармоник. Это помогает выявлять источники искажений и предотвращать преждевременный износ оборудования — от двигателей до источников питания.

5. Компактность и удобство монтажа

Установка на DIN-рейку без инструментов либо в вырез на дверцу щита. Простое решение, которое экономит место в шкафу и время монтажника — особенно когда приборов десятки.

6. Простая интеграция

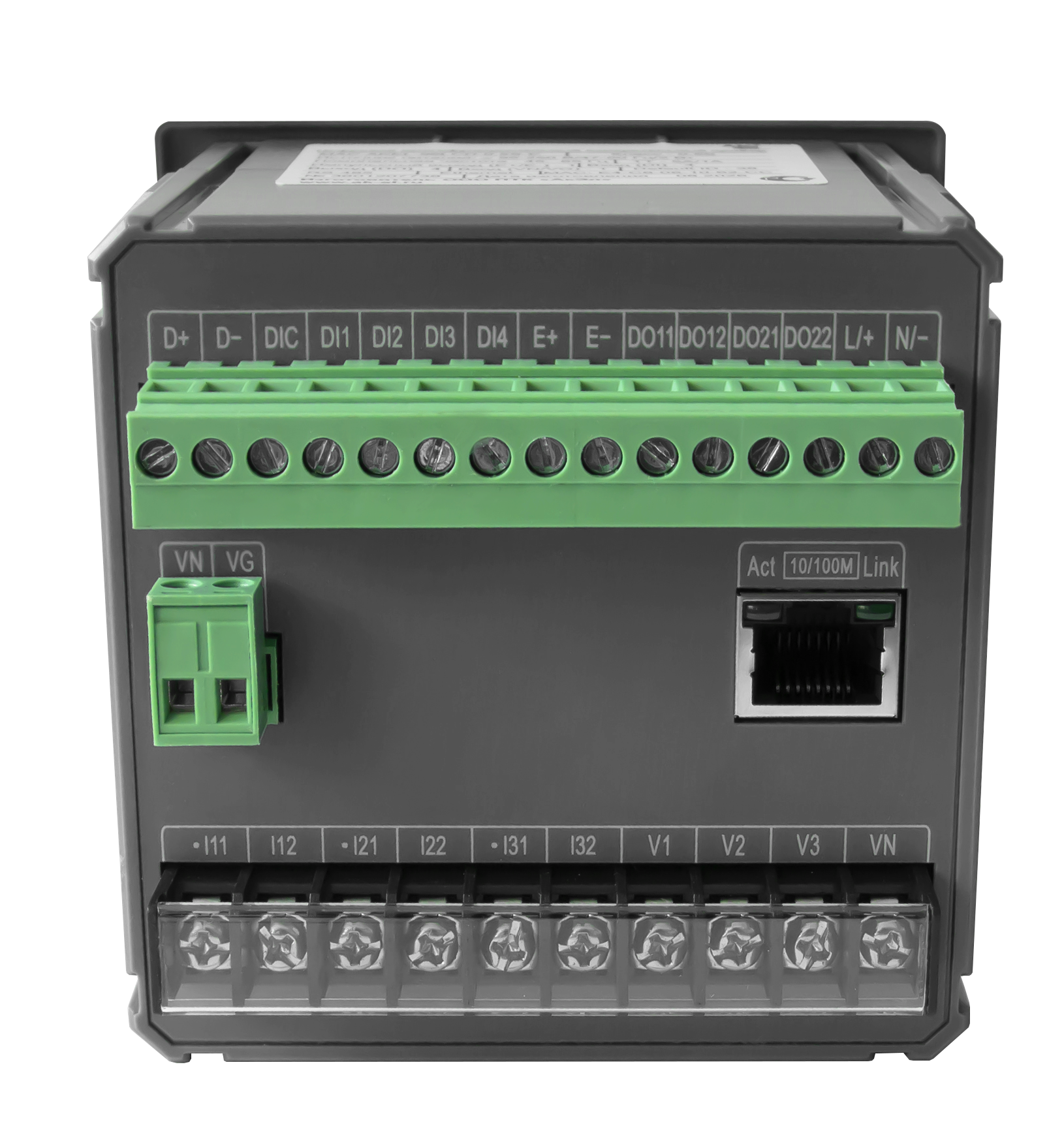

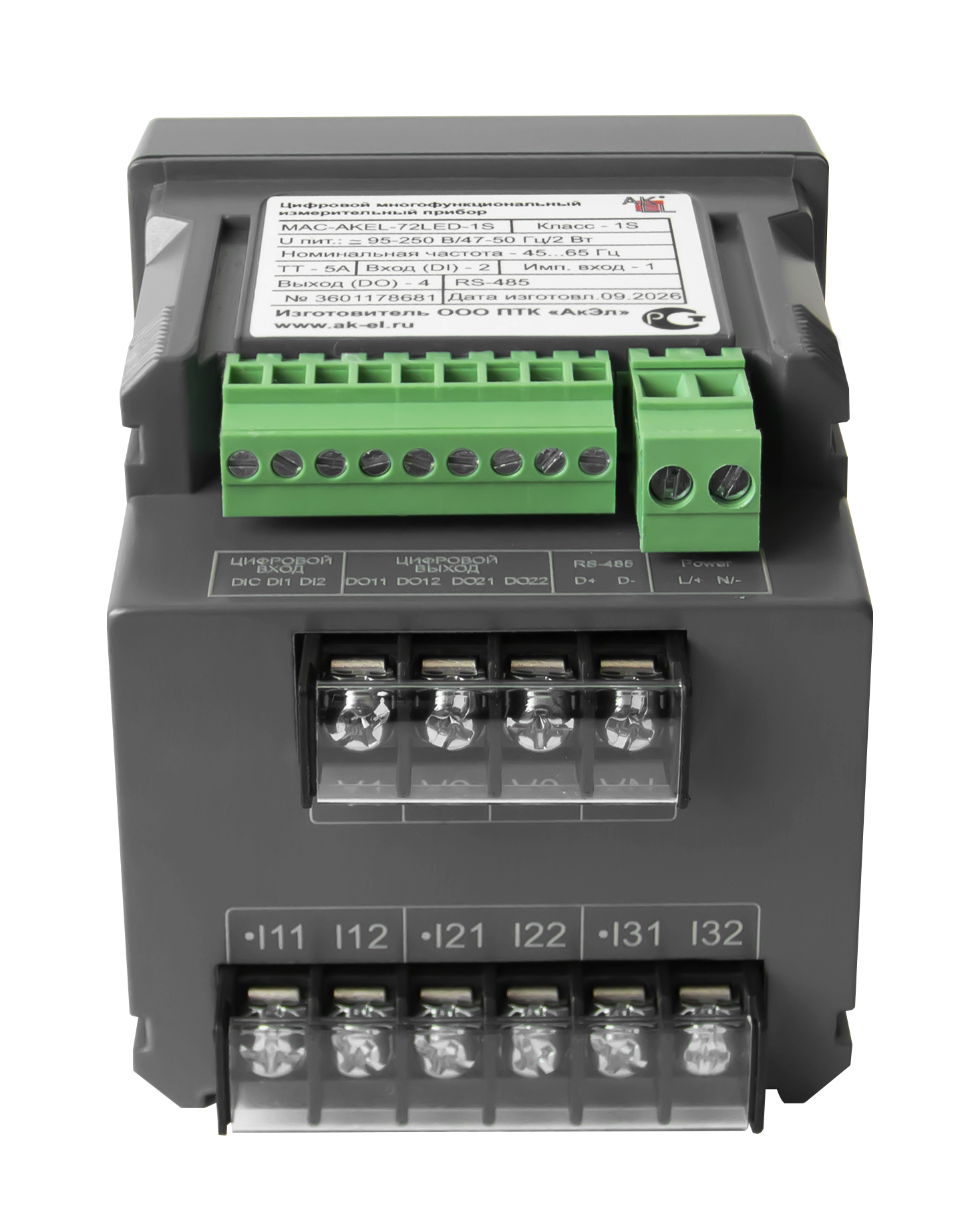

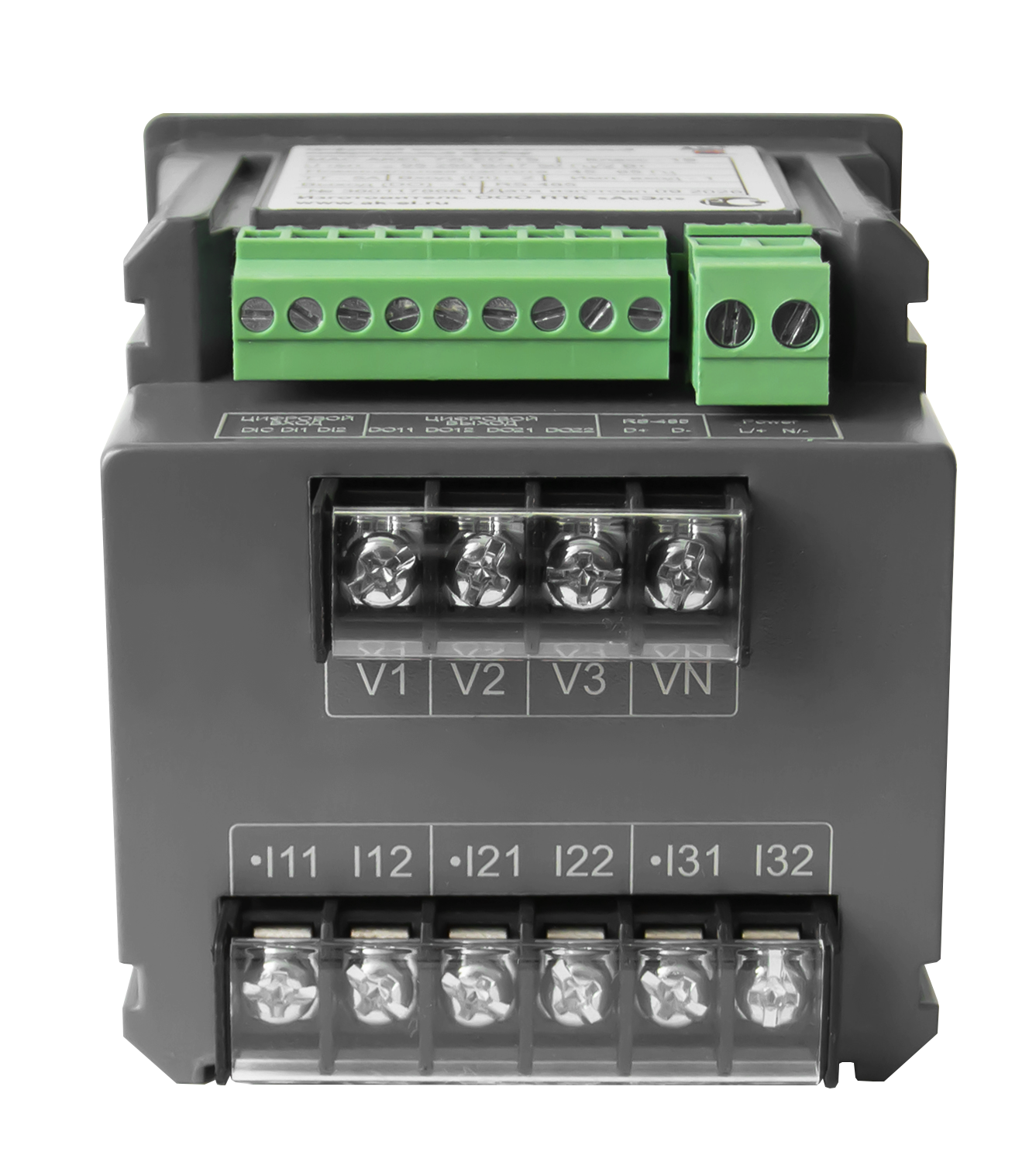

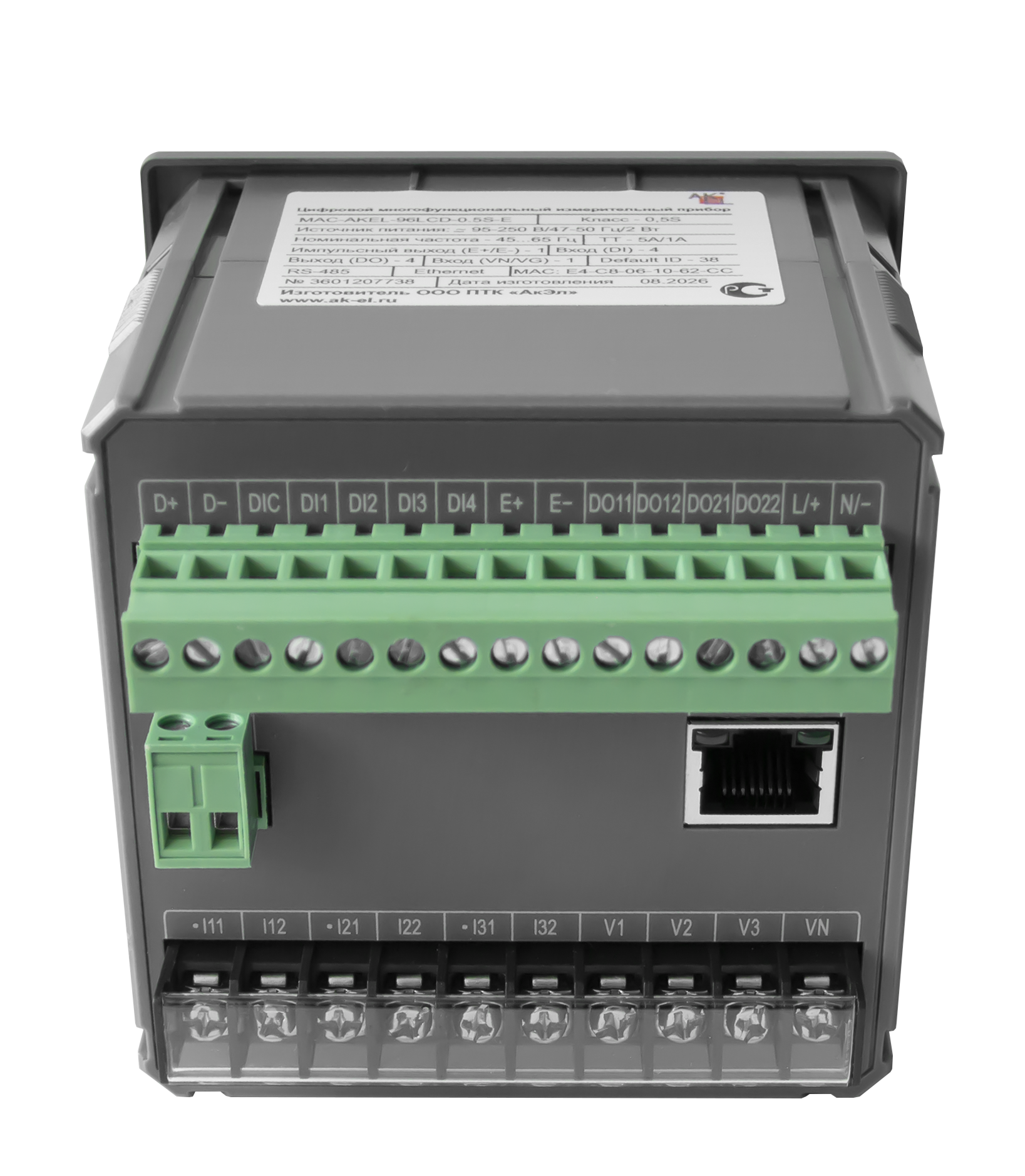

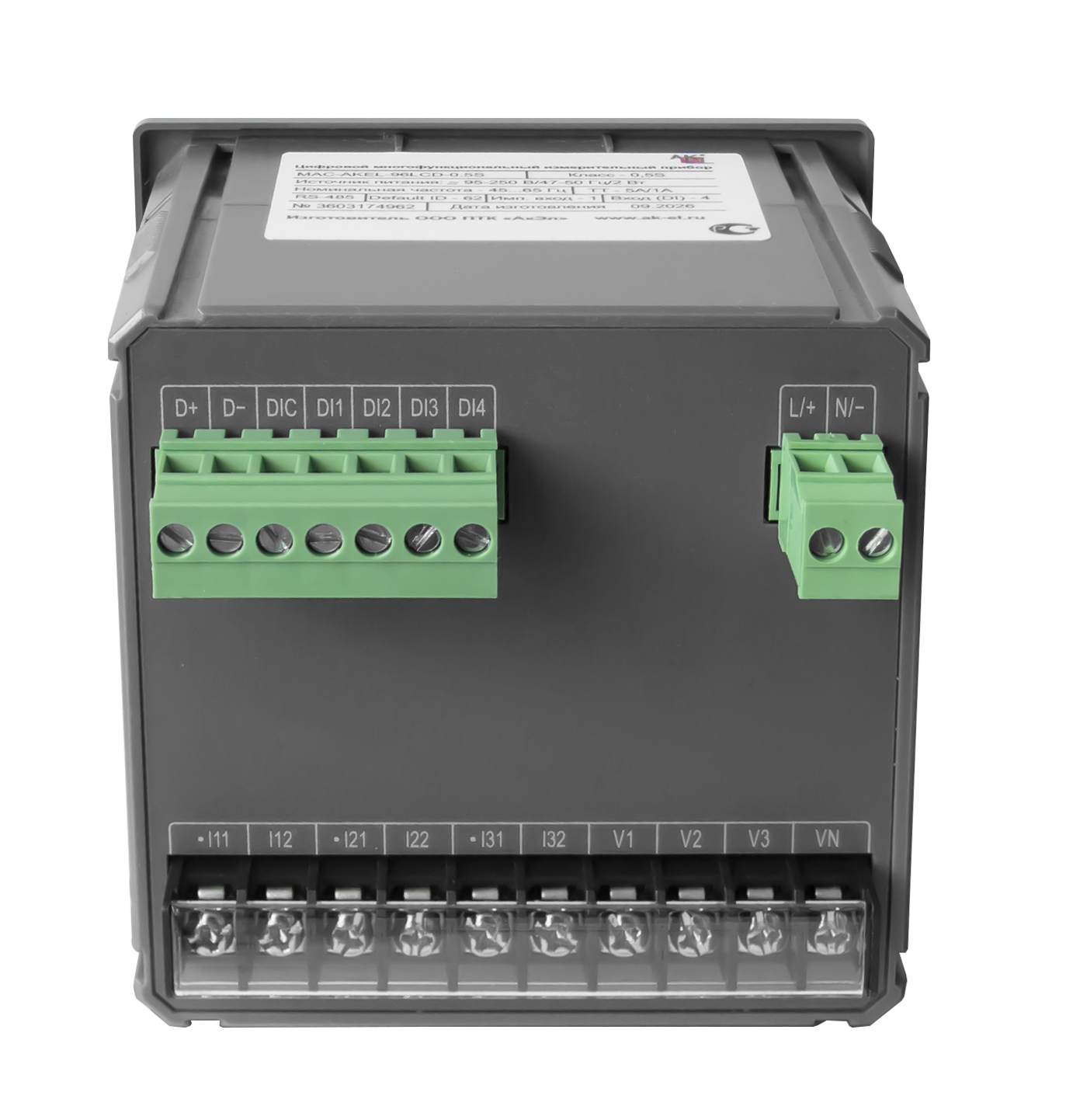

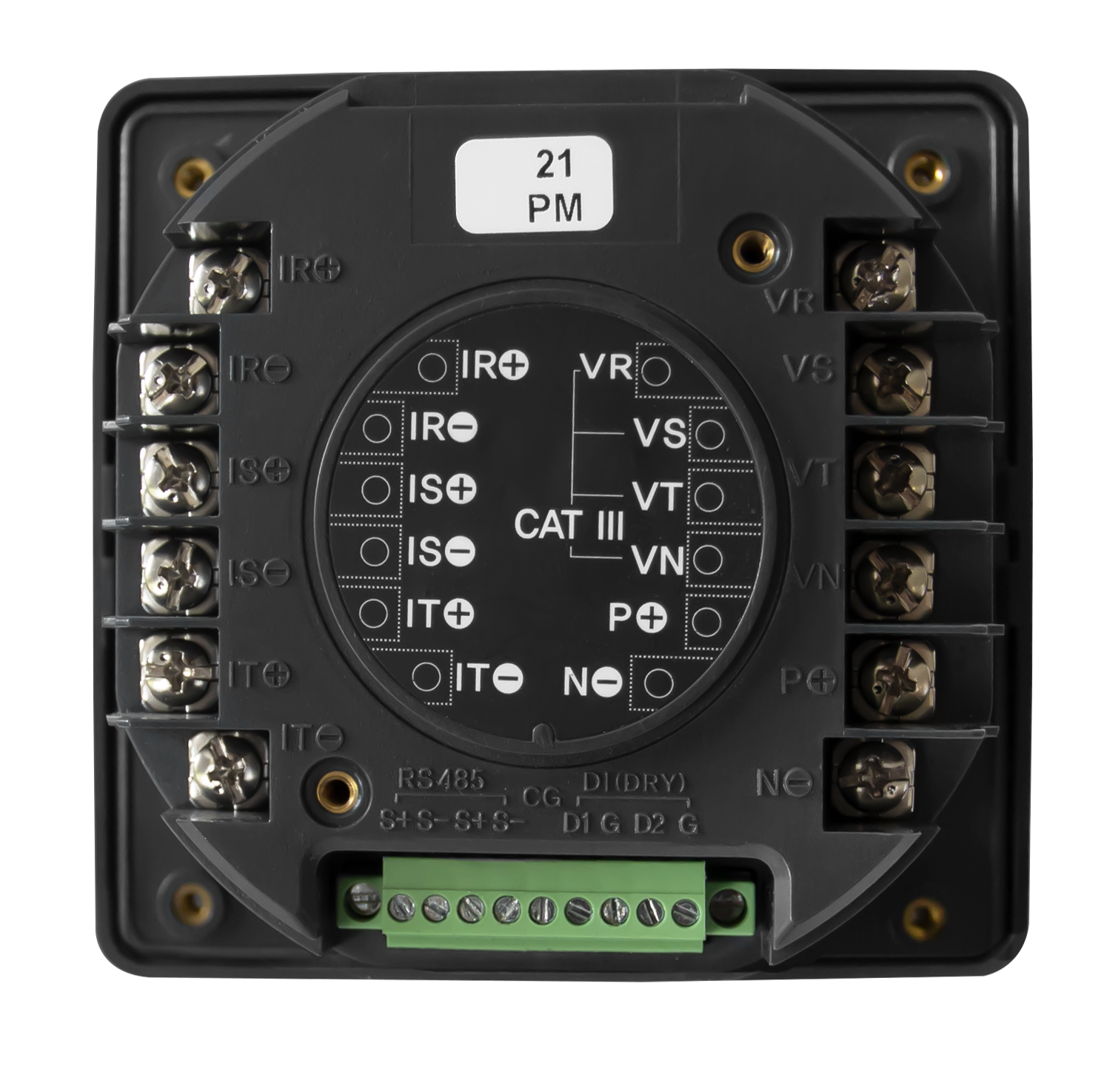

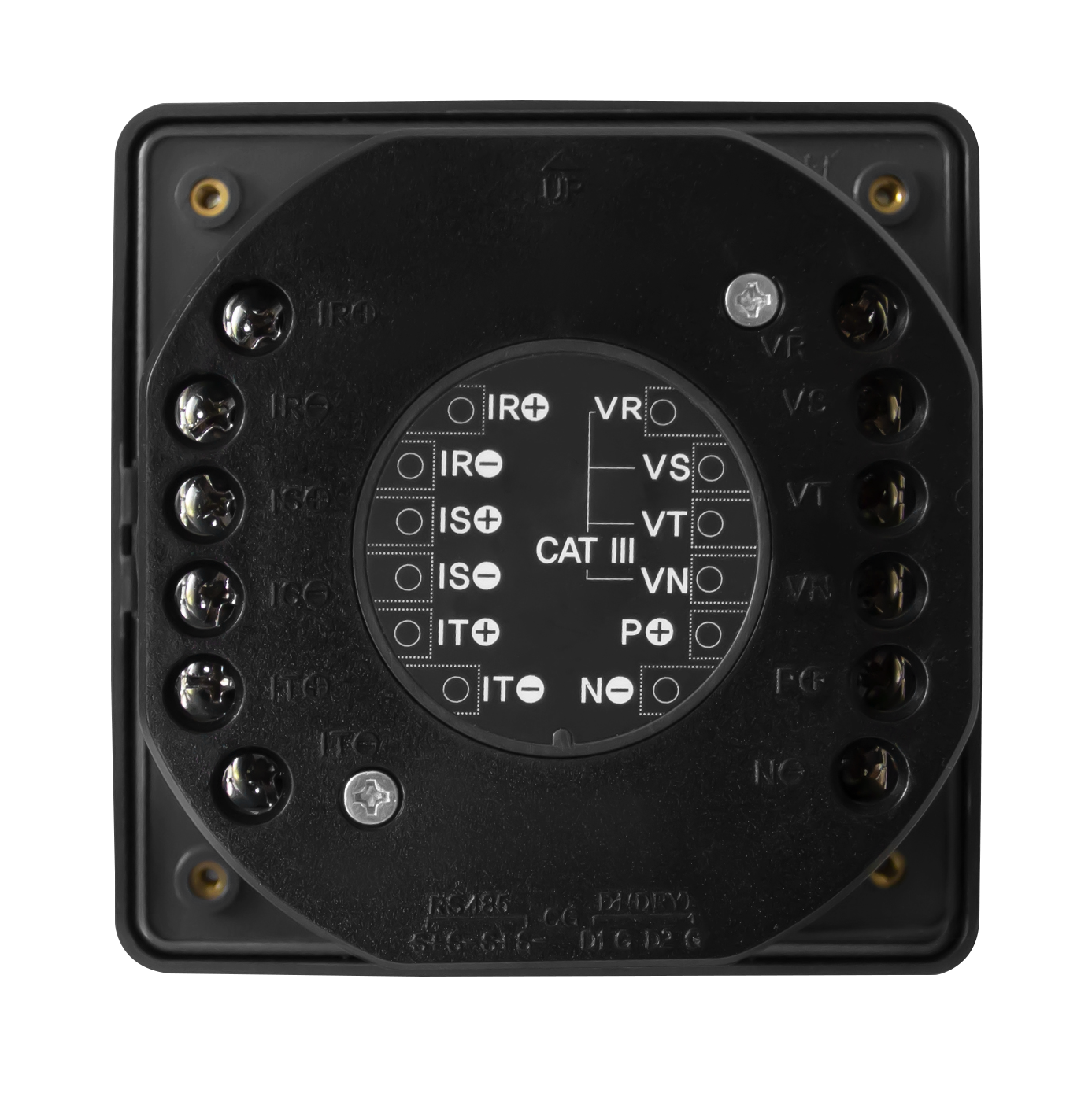

Встроенный порт RS-485 с оптической изоляцией и поддержка протокола Modbus RTU обеспечивают бесшовное подключение к системам SCADA и АСУ ТП. Гальваническая развязка интерфейса — важная деталь: она защищает и прибор, и контроллер от помех и разности потенциалов в промышленной сети.

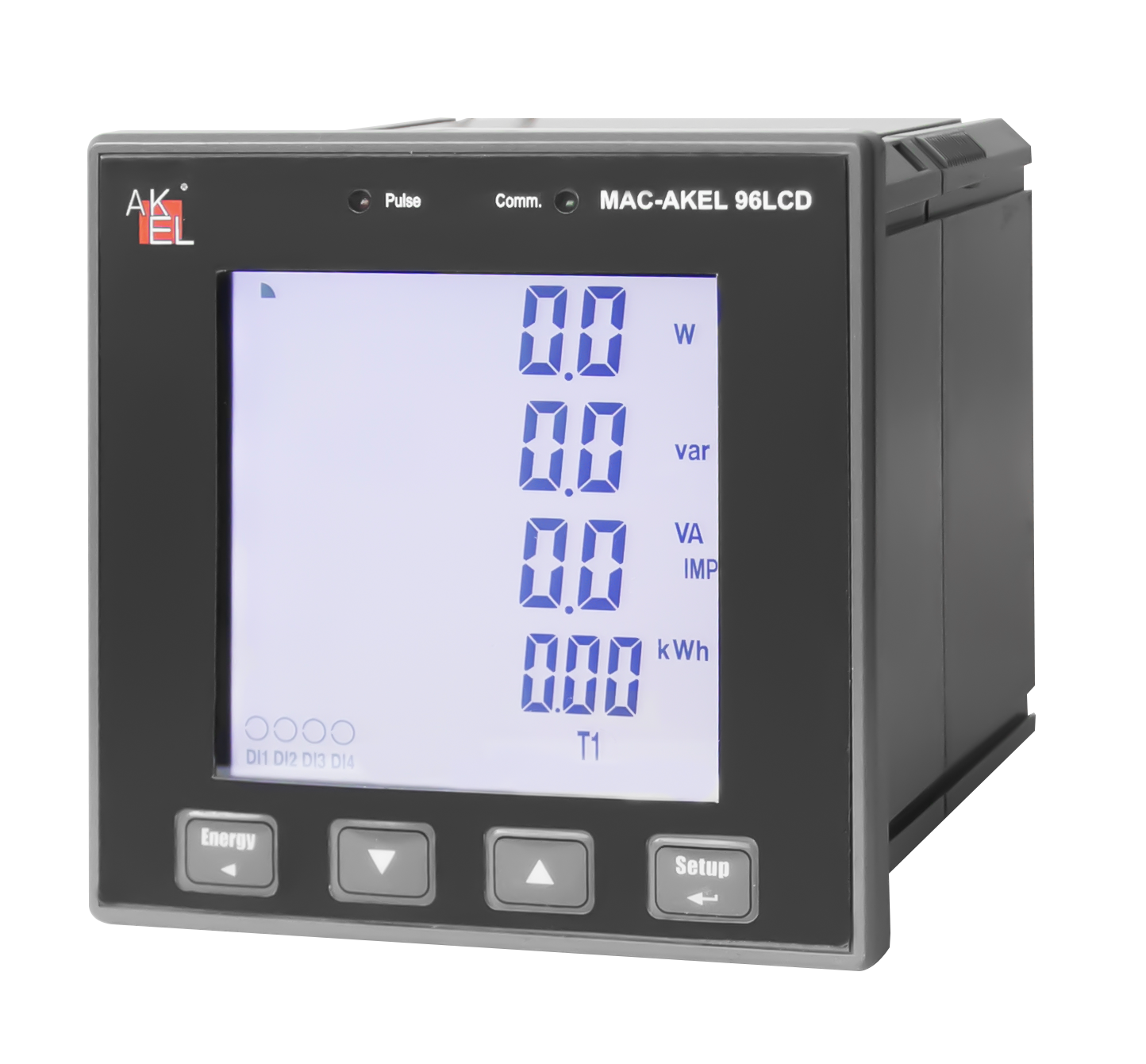

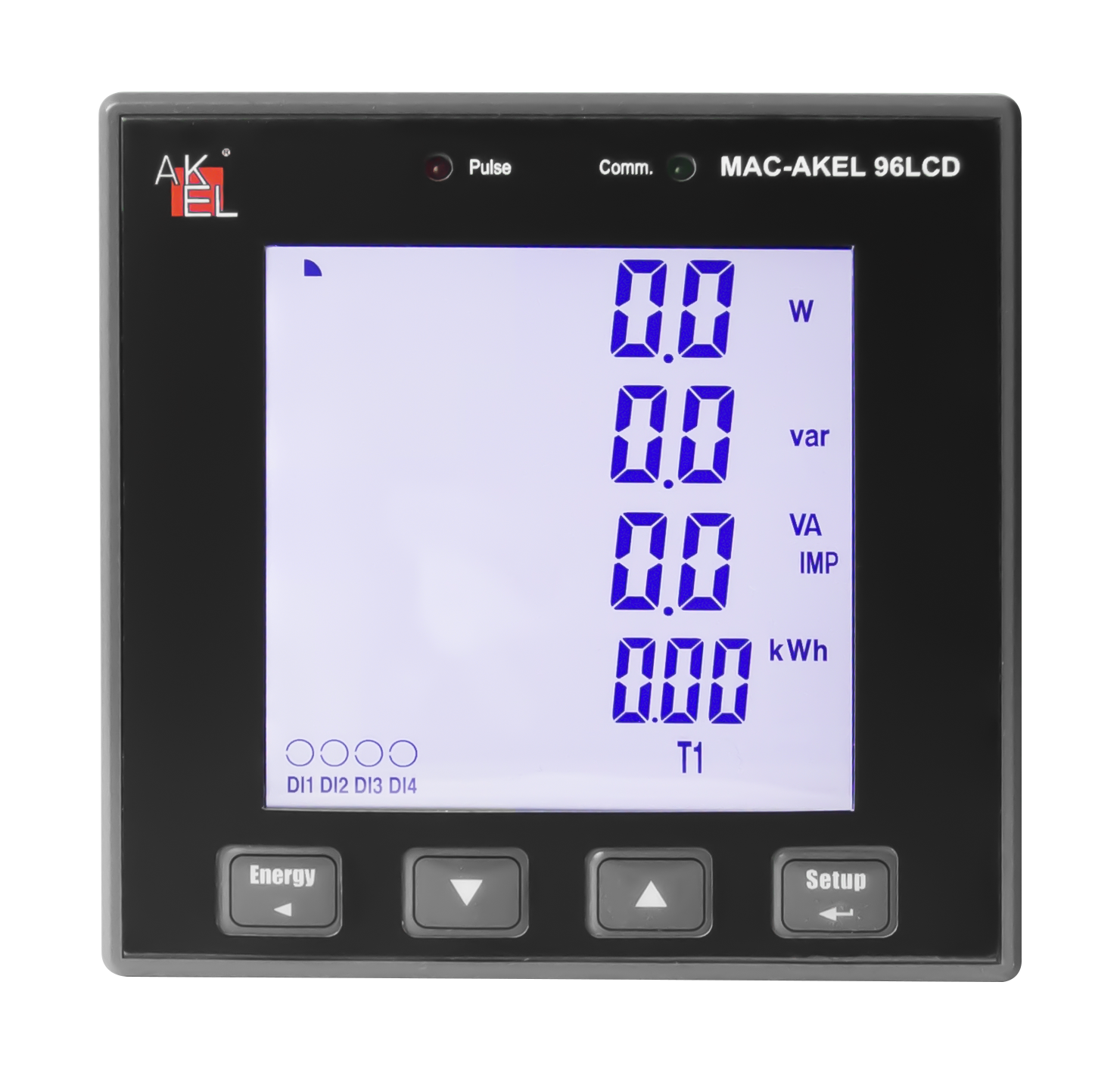

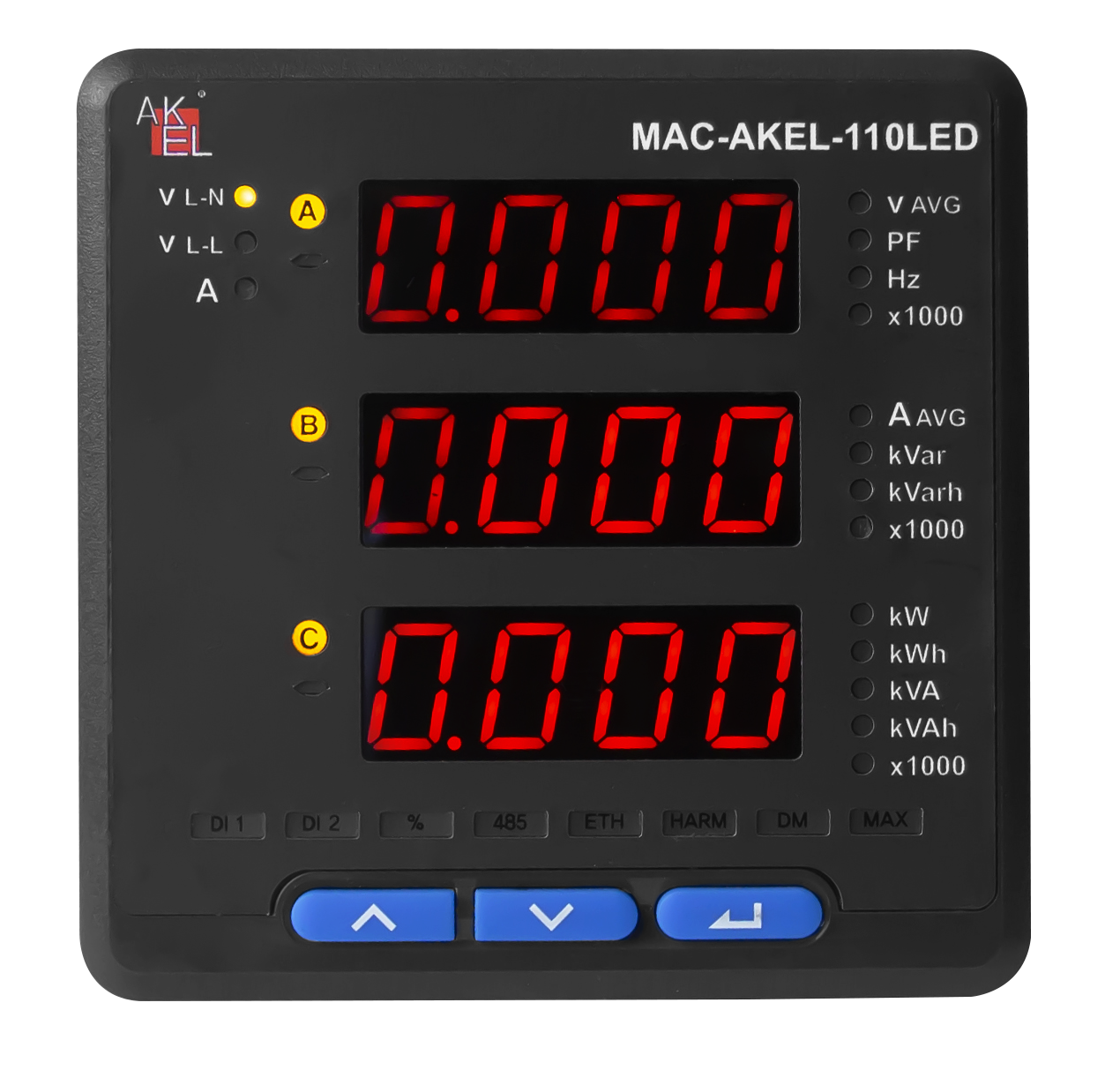

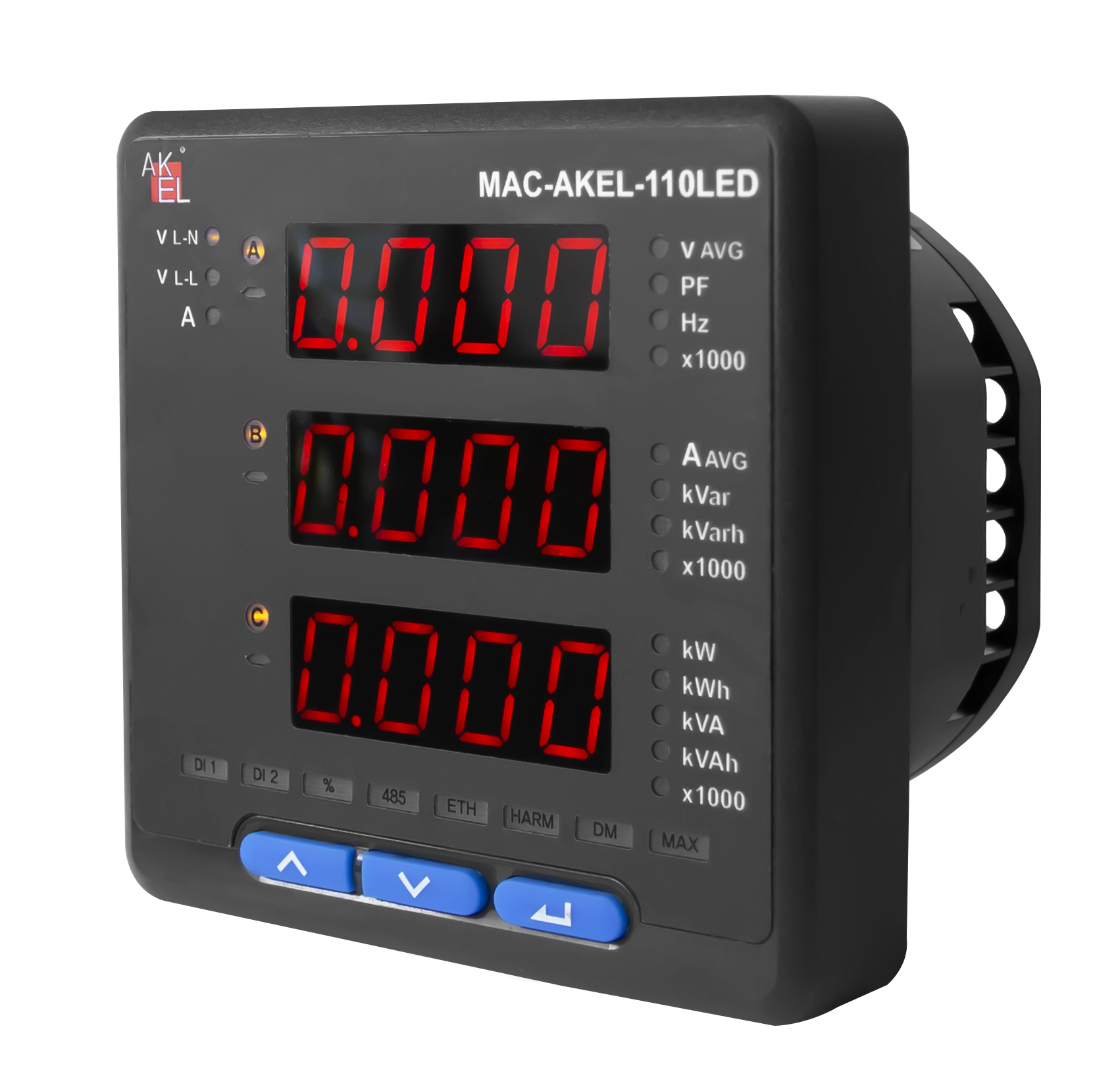

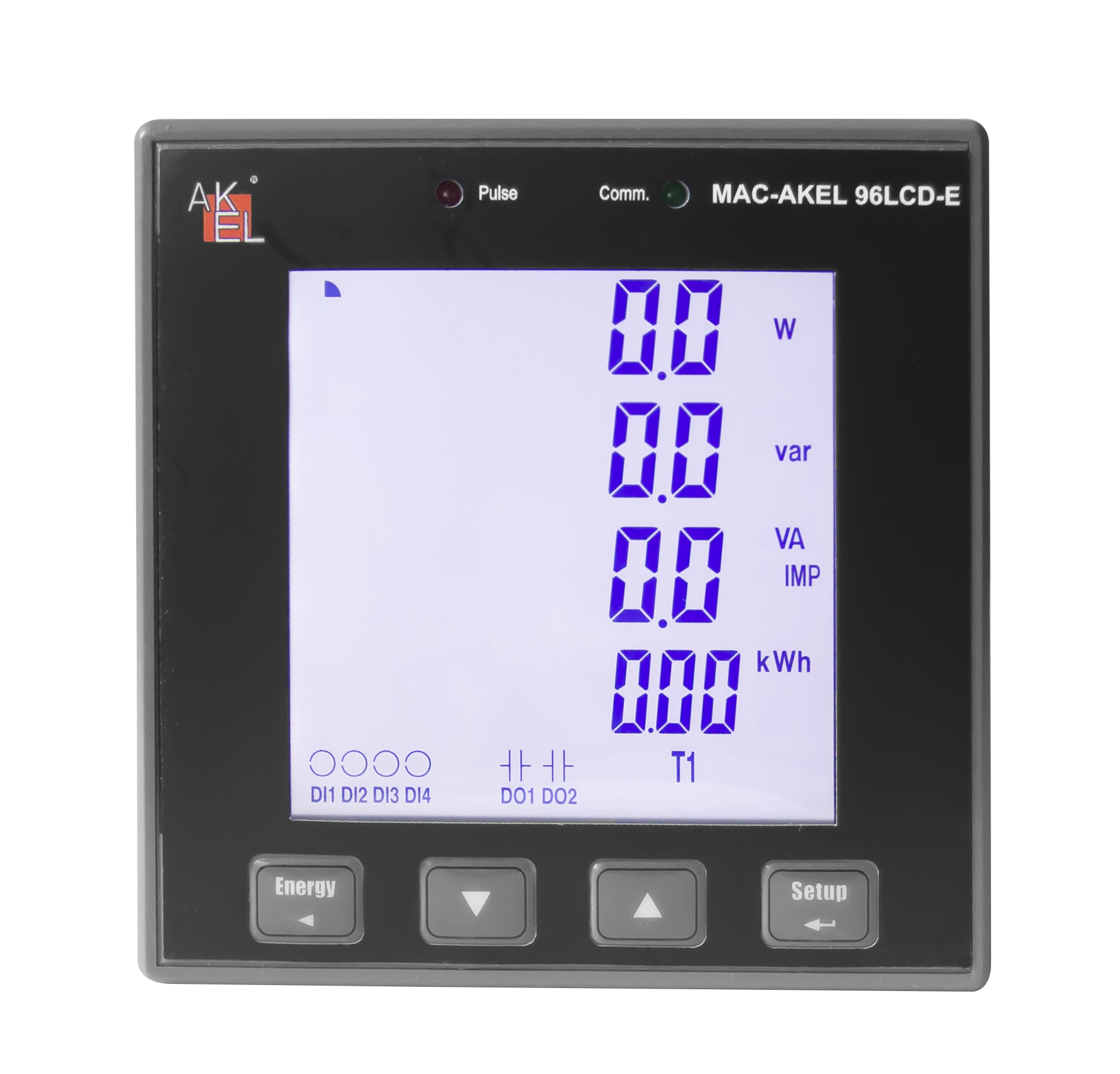

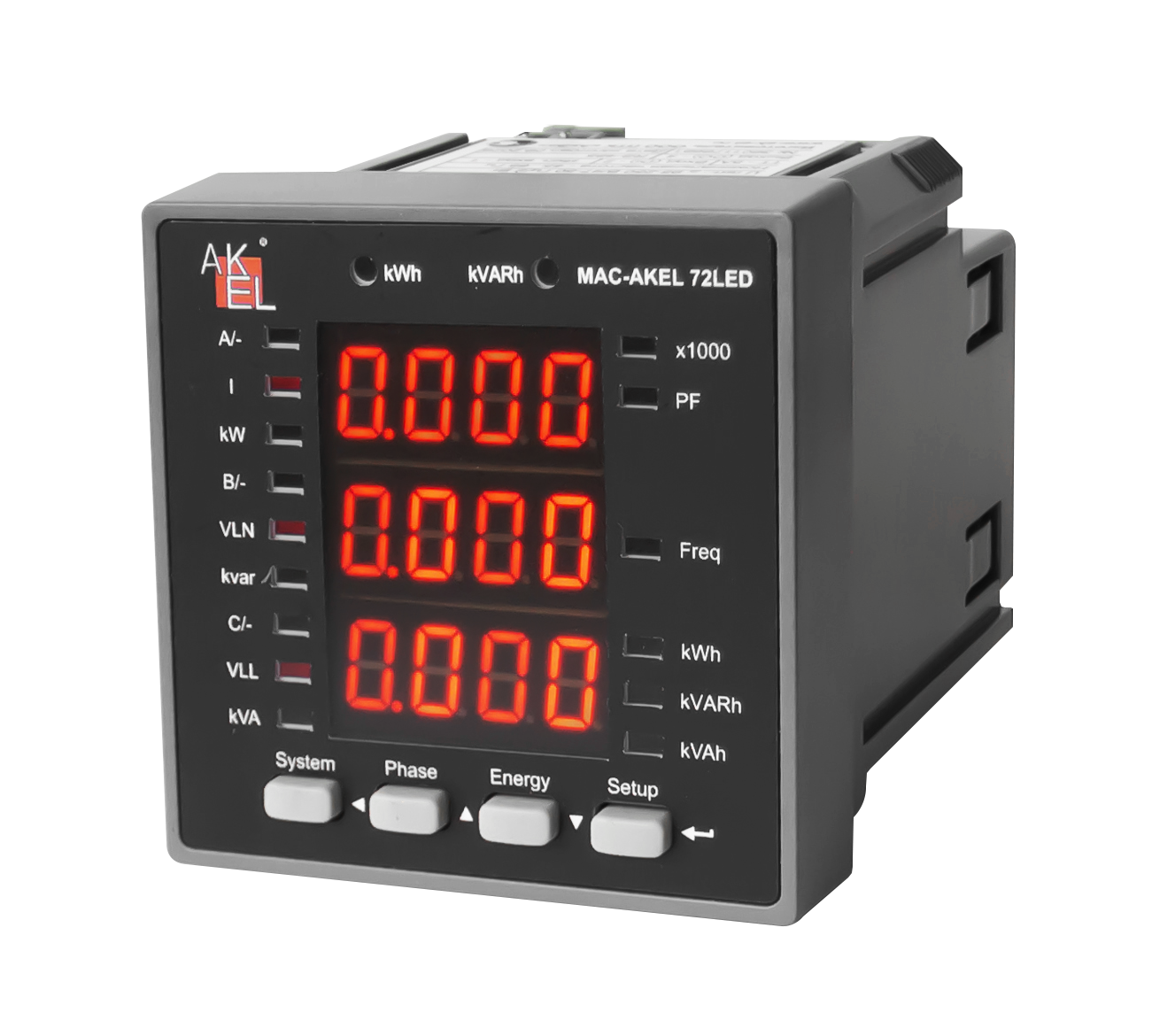

Шесть модификаций — гибкость под задачу

Линейка MAC-AKEL включает шесть компактных модификаций, что позволяет подобрать прибор под конкретный объект, а не подстраивать объект под прибор. При выборе имеет смысл учитывать:

• класс точности — от коммерческого учета до внутреннего техучета;
• способ установки — DIN-рейка или дверца щита;
• тип дисплея — локальный контроль показаний или работа «вслепую» через сеть;
• тип коммуникационного протокола — под существующую инфраструктуру АСУ ТП;
• компактность исполнения — плотность монтажа в щите.

Такой набор вариантов закрывает практически весь спектр задач: от отдельного ввода до многоточечной системы мониторинга на промышленной площадке.

Как встроить приборы в систему энергоменеджмента

С инженерной точки зрения MAC-AKEL — это нижний уровень архитектуры. Логика работы обычно такая:

1. Измерение — прибор снимает электрические параметры, фиксирует события и ведет архивы.
2. Передача — данные уходят по RS-485 (Modbus RTU) на контроллер или шлюз.
3. Обработка — SCADA/АСУ ТП собирает телеметрию, строит тренды, формирует отчеты TOU.
4. Решение — энергетик видит, где теряется энергия, где падает PF, где искажена форма тока, и принимает меры: компенсация, замена оборудования, изменение схемы.

Именно на шаге 1 закладывается качество всей системы. Если прибор не фиксирует гармоники и события, верхние уровни работают «слепыми» — никакая аналитика их не восстановит.

Заключение

Сегодня каждый киловатт-час на счету, а качество электроэнергии напрямую определяет срок службы дорогостоящего оборудования. MAC-AKEL предлагают практичный баланс: это не просто цифры потребления, а глубокая аналитика состояния сети. Расширенный мониторинг параметров позволяет выявить «пожирателей» энергии, избежать штрафов за низкий коэффициент мощности, снизить потери в кабелях и обеспечить бесперебойную работу предприятия.

MAC-AKEL — это инвестиция в энергоэффективность и безопасность вашего производства.
