Мини-контакторы ВА47-KM-M-6…16M: компактная коммутация до 7,5 кВт с ресурсом 1,2 млн операций

1. Задача, которую решает серия

Основной конфликт современного щитового проекта прост: функциональность растет, а место в шкафу — нет. Заказчик хочет больше групп, больше автоматики, больше контроля, но габарит щита уже определен проектом и сметой. Традиционный ответ на это — «купить шкаф побольше», и он редко устраивает всех участников.

Мини-контактор — это компромисс, который не является компромиссом. Аппарат занимает место, сопоставимое с модульной релейной автоматикой, но при этом является полноценным электромагнитным контактором с нормированными категориями применения, а не «реле с большими контактами». Именно к этому классу устройств относится новая линейка ВА47-KM-M-6…16M.

Серия предназначена для управления слабыми и умеренными индуктивными нагрузками в цепях переменного и постоянного тока: приводы заслонок, насосы, компрессоры, группы освещения, конвейеры, инженерное оборудование зданий.

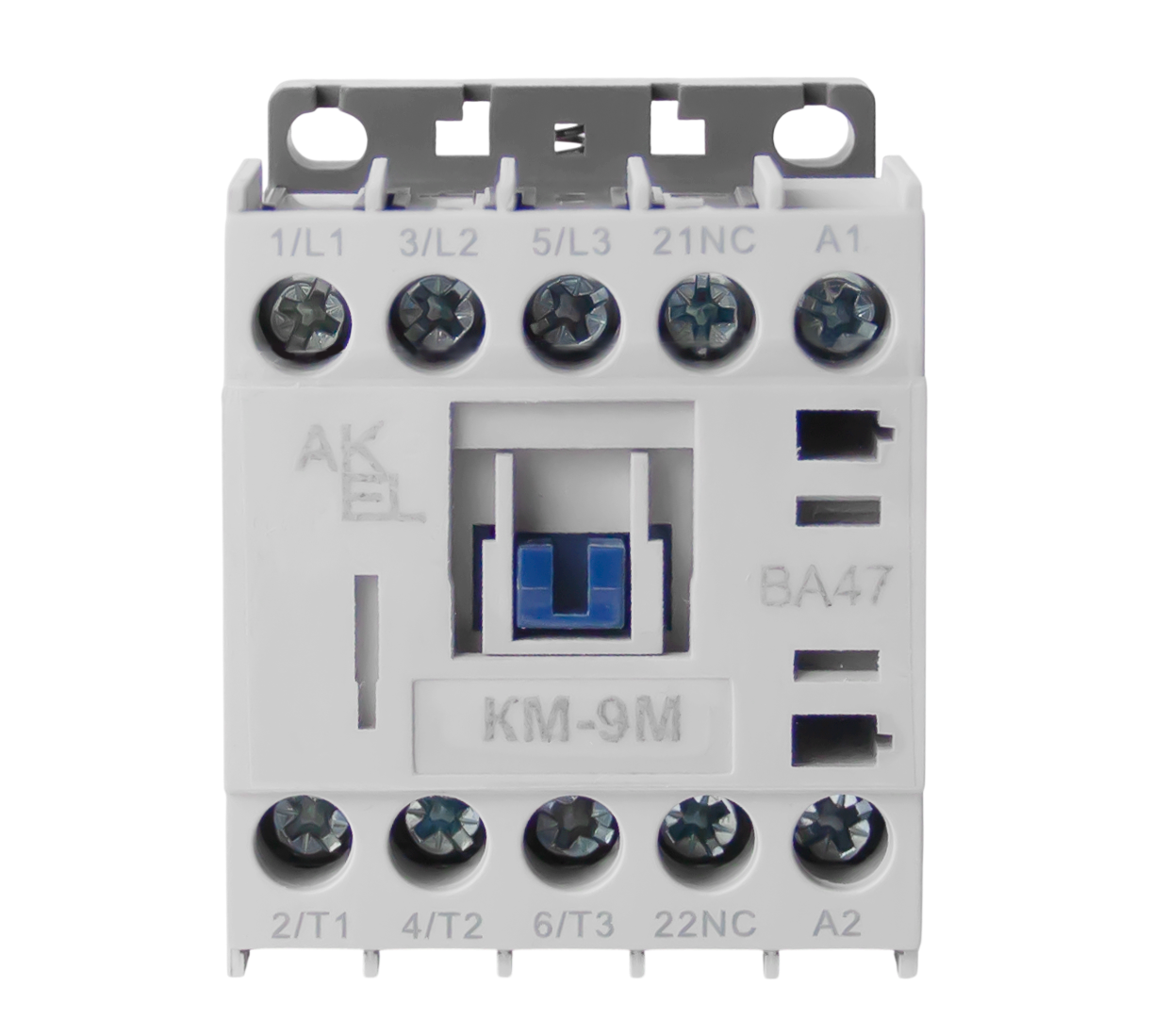

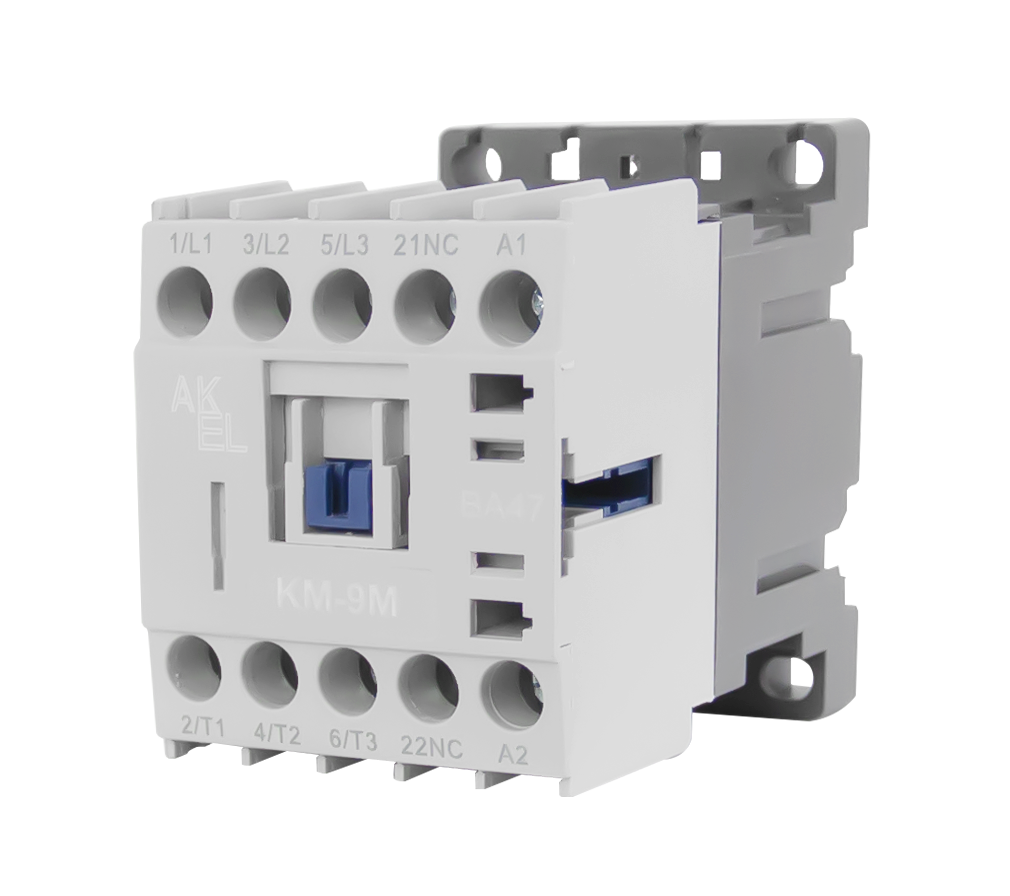

2. Конструкция и обозначение

Линейка построена в корпусе 16AF и включает четыре варианта номинальных токов (6-9-12-16А), перекрывающих диапазон номинальных токов от 6 до 16 А. Доступны исполнения с катушками управления переменного (AC) и постоянного (DC) напряжения — это принципиально расширяет применимость аппарата в схемах с разными источниками оперативного питания.

Конструктивно аппарат выполнен по модульному принципу: силовая часть и интерфейс вспомогательных цепей рассчитаны на наращивание приставками, что позволяет собирать законченные узлы управления без использования нестандартных решений и переходных сборок.

Важно для заказа. В разных материалах и документации встречаются варианты написания обозначения серии (ВА47 КМ-6М…16М / ВА47-KM-M-6…16M / ВА47-МС-KM-6…16M). Перед оформлением спецификации всегда сверяйте точное обозначение и код заказа по актуальному каталогу — это исключит разночтения между проектом, закупкой и поставкой.

3. Технические характеристики

Параметры приведены в объеме анонса линейки. Точные значения по каждому типу (номинальный и условный ток, потребляемая мощность катушки, диапазон срабатывания, габариты и ширину модулей, степень защиты, коммутационный ресурс для каждой категории применения) принимайте по техническим условиям и каталогу.

4. Инженерный разбор преимуществ

4.1 Компактность и универсальность

Четыре варианта номинальных токов (6-9-12-16А) в едином корпусе 16AF с диапазоном 6…16 А дают проектировщику предсказуемую геометрию: при переходе от младшего варианта номинального тока (6-9-12-16А) к старшему посадочные размеры и логика монтажа сохраняются. Это упрощает:

• компоновку щитов освещения и автоматики с плотной посадкой аппаратов;
• типизацию узлов — один и тот же узел пуска в разных исполнениях по мощности;
• резервирование места под замену аппарата на следующий вариант номинального тока (6-9-12-16А) без переделки панели.

Возможность выбрать катушку AC или DC позволяет встраивать аппарат и в классические схемы с оперативным питанием ~230/400 В, и в щиты АСУЗ/BMS с питанием цепей управления от источника 24 В постоянного тока.

4.2 Коммутационная способность

Диапазон 1,5…7,5 кВт в категориях АС-3/АС-7 — это заявка на то, что аппарат применяется не только для сигнальных и слаботочных цепей:

• АС-3 — коммутация электродвигателей с короткозамкнутым ротором, пуск с заторможенного состояния, отключение вращающегося двигателя. Это рабочая лошадка для насосов, компрессоров, приводов заслонок и конвейеров;
• АС-7 — слабоиндуктивные нагрузки, типичные для инженерного оборудования зданий и осветительных сетей.

Номинальное рабочее напряжение до 690 В дает запас по изоляции и позволяет применять аппараты в трехфазных сетях с высоким уровнем напряжения, не «упираясь» в предельный параметр с минимальным запасом — что важно с точки зрения безопасности коммутаций и координации с защитными аппаратами.

4.3 Модульность и адаптивность

Полноценный модульный дизайн — то, что отличает серию от «просто маленького контактора». В линейке аксессуаров заявлены:

• приставки контактные — расширение числа вспомогательных контактов под цепи сигнализации и логики;
• приставки выдержки времени — построение схем с задержкой без отдельного реле времени;
• блокировки — в том числе для схем реверсивного управления;
• тепловые реле — защита двигателя от перегрузки непосредственно в силовой цепи.

Это позволяет собирать законченные узлы — пуск, реверс, ступенчатое переключение, сигнализация состояния — на базе одного типового аппарата и стандартных приставок, без нестандартных решений и лишних промежуточных элементов.

5. Типовые узлы

• Пуск насоса: мини-контактор + тепловое реле (защита от перегрузки), управление от датчика уровня или дискретного выхода контроллера.
• Управление приводом заслонки/клапаном: контактор с DC-катушкой, сигнализация положения через приставку контактную.
• Группа освещения: коммутация группы светильников, при необходимости — приставка выдержки времени для ступенчатого отключения.
• Реверс: два аппарата с механической блокировкой, команды от контроллера, обратная связь по состоянию — с контактной приставки.
• Конвейер / малая производственная линия: пуск привода + сигнализация «работа/авария» в систему верхнего уровня.

6. Где применяется линейка

• Системы вентиляции и кондиционирования (HVAC) — приводы заслонок, насосы, компрессоры.
• Осветительные сети — коммутация мощных групп освещения, в том числе с компенсированными нагрузками.
• Водоснабжение и водоотведение — пуск и защита насосного оборудования.
• Промышленная автоматизация — конвейерные линии, станки, малые производственные линии.
• Системы управления зданием (BMS/АСУЗ) — интеграция в щиты автоматики инженерных систем.

7. Итог

ВА47-KM-M-6…16M — это не «уменьшенная копия» классического контактора, а полноценное высоконадежное устройство коммутации. Миниатюрные габариты, коммутация до 7,5 кВт при напряжении до 690 В, ресурс до 1,2 млн операций и полноценный модуль аксессуаров дают проектировщикам и сборщикам щитового оборудования возможность оптимизировать бюджет и пространство шкафа — без компромиссов по качеству и безопасности.
