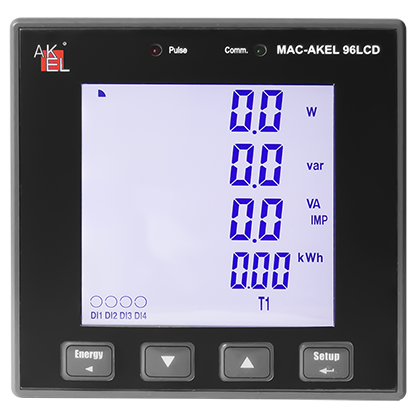

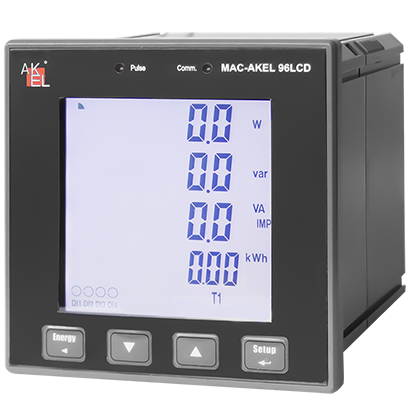

MAC-AKEL-96LCD-0.5S

ОСОБЕННОСТИ СЕРИИ:

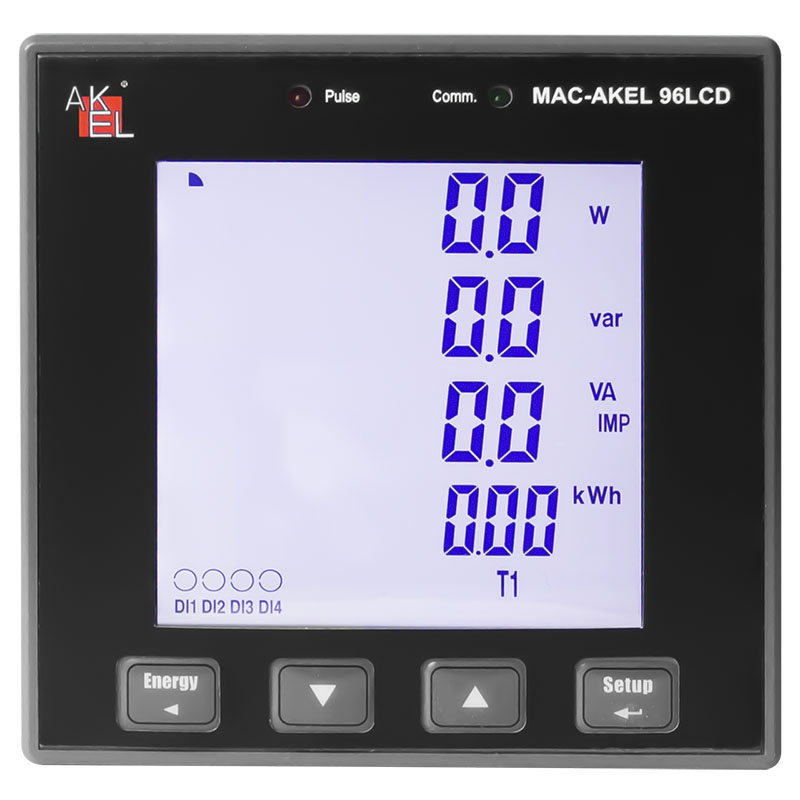

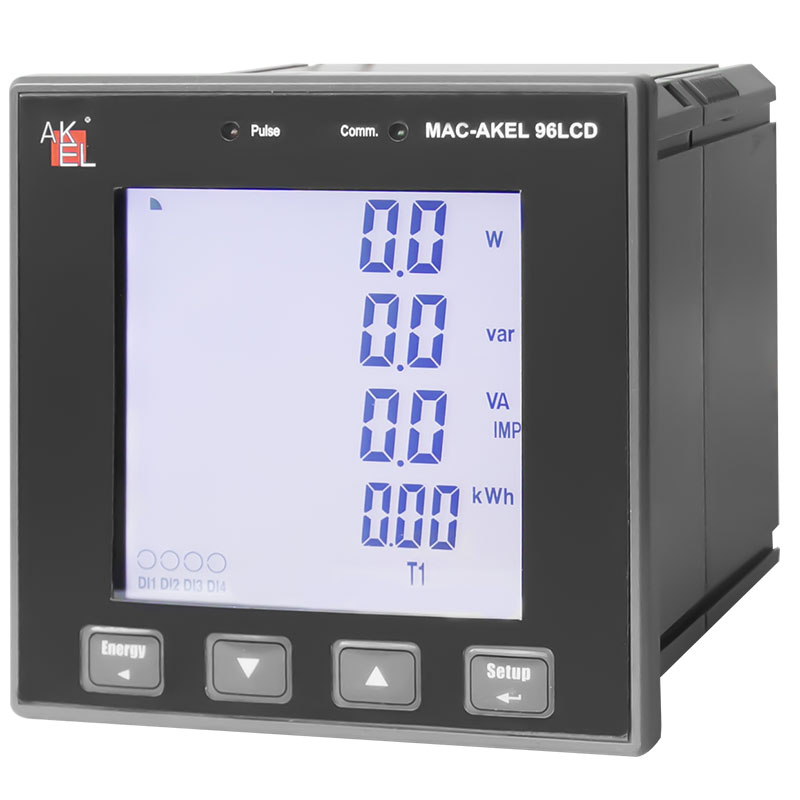

• Стандартный форм-фактор DIN с ЖК дисплеем. Габаритные размеры — 96×96×92 мм. Размер выреза в панели 92×92 мм.
• Подключение через трансформаторы тока — 5А или 1А (опция)
• Класс точности электросчётчика: активный — 0,5S, реактивный — 2
• Погрешность измерения: напряжения и ток — ±0,2 %, мощность — ±0,5%, частота — ± 0,02 Гц, коэффициент мощности (PF) — ±0,5 %, коэффициент гармонических искажений (THD) — 2.
• Коммуникационный протокол связи Modbus RTU
• Универсальное напряжение питания — переменное/постоянное 95-250 В, 47-440 Гц.

Базовые измерения

• Истинное среднеквадратичное значение (True RMS) при 64 выборках на цикл
• Фазное (VLN) и линейное (VLL) напряжение по каждой фазе и среднее значение
• Ток по каждой фазе, среднее значение тока и расчетный ток в нейтральном проводе
• Активная (P), реактивная (Q), полная (S) мощность и коэффициент мощности (PF) по каждой фазе и суммарно
• Суммарные среднеквадратичные значения энергии: кВт·ч, квар·ч (импорт/экспорт/нетто/итого) и кВА·ч (итого)
• Пофазные значения энергии: кВт·ч, квар·ч (импорт/экспорт)
• Частота сети

Расширенные измерения

• Коэффициент гармонических искажений (THD) напряжения (U) и тока (I), коэффициент нечетных (TOHD) и четных (TEHD) гармоник, суммарные гармоники (TH, среднеквадратичное значение) и индивидуальные гармоники до 31-го порядка включительно
• Коэффициент амплитуды (Crest Factor) тока
• Симметричные составляющие (последовательности), коэффициент несимметрии и угол сдвига фаз для напряжения (U) и тока (I)
• Основные (первой гармоники) значения напряжения (U) и тока (I) по каждой фазе
• Реактивная энергия (квар·ч) по четырем квадрантам (Q1—Q4)
• Текущие значения максимальной мощности (P) и трехфазного тока, а также прогнозируемое значение максимальной мощности (P)
• Максимальные значения мощности (P) и трехфазного тока с временными метками за текущий и предыдущий месяц (или с момента последнего сброса и до него)
• Многотарифный учёт (TOU), обеспечивающий: 4 сезона, 4 суточных тарифов, каждый из которых содержит 14 периодов с 15-минутным интервалом, 4 тарифа, каждый из которых учитывает потребленную энергию (кВт·ч, импорт)
• Ежемесячная регистрация (архив за 12 месяцев) значений кВт·ч/квар·ч (импорт/экспорт/итого/нетто), кВА·ч (итого), квар·ч по квадрантам Q1—Q4, а также потребленной энергии (кВт·ч, импорт) по каждому тарифу

Уставки

• 9 программируемых пользователем уставок для широкого списка контролируемых параметров, включая напряжение, ток, мощность, максимальную мощность (P), несимметрию, нарушение чередования фаз и THD и т.д.
• Настраиваемые пороговые значения, временные задержки и условия срабатывания дискретных выходов (DO).

Журнал событий (SOE)

• 32 события с временными метками с точностью (разрешением) ±1 мс.
• Регистрация изменений конфигурации, изменений состояния уставок и дискретных входов (DI), а также срабатываний дискретных выходов (DO).

Журнал максимальных/минимальных значений

• Журнал максимумов/минимумов с фиксацией времени для измеряемых в реальном времени параметров, таких как напряжение, ток, напряжение между нейтральным проводником и землёй (Ung), расчетный ток нейтрали (In), частота, P, Q, S, коэффициент мощности (PF), несимметрия и коэффициент гармонических искажений (THD).
• Настраиваемый период регистрации: текущий и предыдущий месяц (или с момента последнего сброса и до него).

Диагностика

• Пропадание напряжения или тока
• Направление потока активной мощности (P) по каждой фазе и суммарно
• Нарушение чередования фаз напряжения (U) и тока (I)

Часы реального времени (RTC)

• Часы реального времени с автономным питанием (от встроенной батареи) и точностью хода 25 ppm (погрешность менее 2 секунд в сутки)

Системная интеграция

• Полная поддержка через программное обеспечение
• Простая интеграция в другие системы автоматизации, SCADA или АСУЗ (BMS) по протоколу Modbus RTU

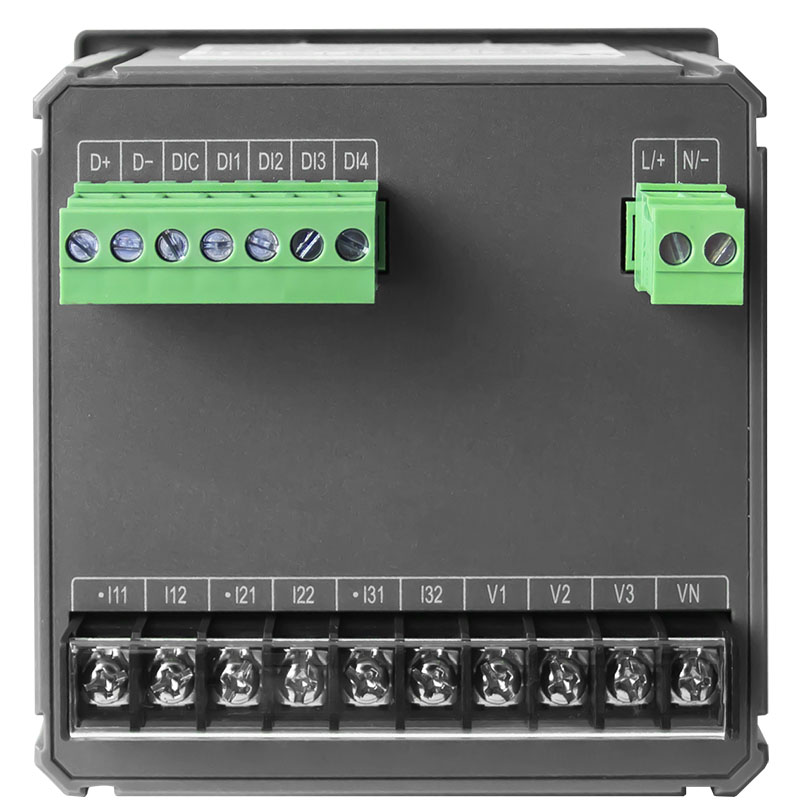

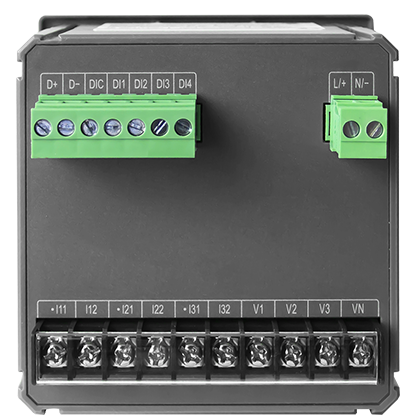

Входы и выходы

Дискретные входы (DI)

• 4 канала, тип «сухой контакт», с внутренним напряжением 24 В пост. тока
• Частота опроса 1000 Гц для мониторинга состояния с программируемой защитой от дребезга контактов
• Переключение тарифов по состоянию дискретных входов (DI)

Дискретные выходы (DO)

• 2 электромеханических реле с нормально разомкнутым контактом (Form A) для сигнализации и общего управления

Импульсный выход

• 1 твердотельное реле с нормально разомкнутым контактом (Form A) для формирования импульсов активной (кВт·ч) и реактивной (квар·ч) энергии

Аналоговый выход (опция для модели)

• 1 канал, выходной сигнал 0/4—20 мА пост. тока с программируемыми начальным (нулевым) и конечным (полная шкала) значениями
