Автоматические выключатели в литом корпусе серии ВА57-AKSOL: технические характеристики и особенности применения

Назначение и область применения

Автоматические выключатели серии ВА57-AKSOL предназначены для использования в электрических цепях переменного тока частотой 50/60 Гц. Они могут применяться в качестве вводных, секционных и линейных аппаратов в распределительных щитах, главных распределительных щитах (ГРЩ), шкафах управления и других электроустановках напряжением до 690 В и высокими требованиями к отключающей способности. Устройства обеспечивают защиту от сверхтоков, а также позволяют реализовывать селективные алгоритмы отключения повреждённых участков сети, что критически важно для обеспечения бесперебойного электроснабжения ответственных потребителей.

Основные технические параметры

Ключевые характеристики серии ВА57-AKSOL определяют её применимость в широком спектре электротехнических задач:

• Номинальное рабочее напряжение (Ue): 400/415 В переменного тока — для стандартных низковольтных сетей, а также 690 В переменного тока — для промышленных сетей с повышенным напряжением питания.
• Номинальный ток (In): от 10 до 1600 А. Столь широкий диапазон позволяет подобрать аппарат для любых нагрузок — от слаботочных цепей управления до мощных фидеров распределительных устройств.
• Номинальная отключающая способность (Icu): от 70 до 150 кА. Высокие значения отключающей способности гарантируют надёжное отключение токов короткого замыкания без разрушения аппарата и опасных выбросов энергии.
• Основные защиты: LSIG – совокупность защит от сверхтоков, а также от утечки на землю с возможностью регулировки времени задержки срабатывания может гарантировать безопасную селективную эксплуатацию оборудования.

Такое сочетание параметров соответствует требованиям современных стандартов на низковольтное распределительное оборудование и позволяет применять выключатели в системах с высокими требованиями к уровню защиты.

Габаритные типоразмеры

Серия ВА57-AKSOL выпускается в шести габаритных типоразмерах, каждый из которых оптимизирован под определённый диапазон номинальных токов:

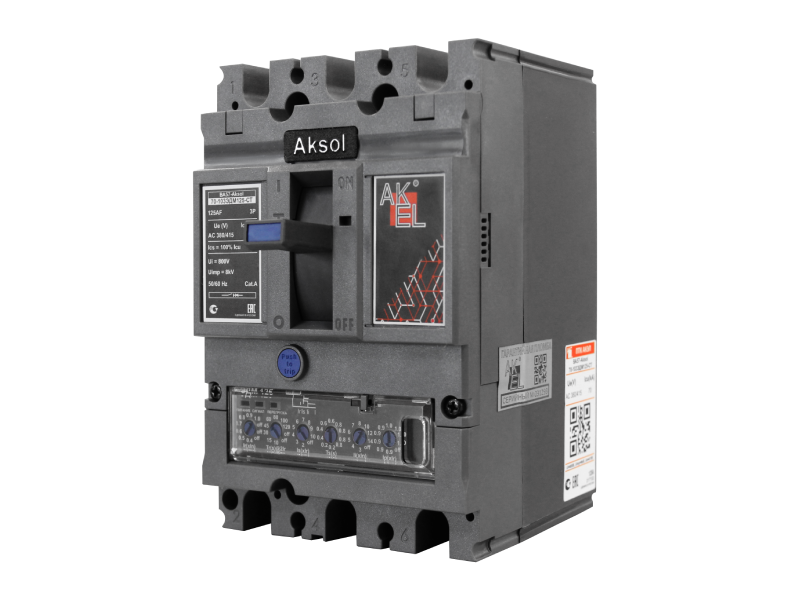

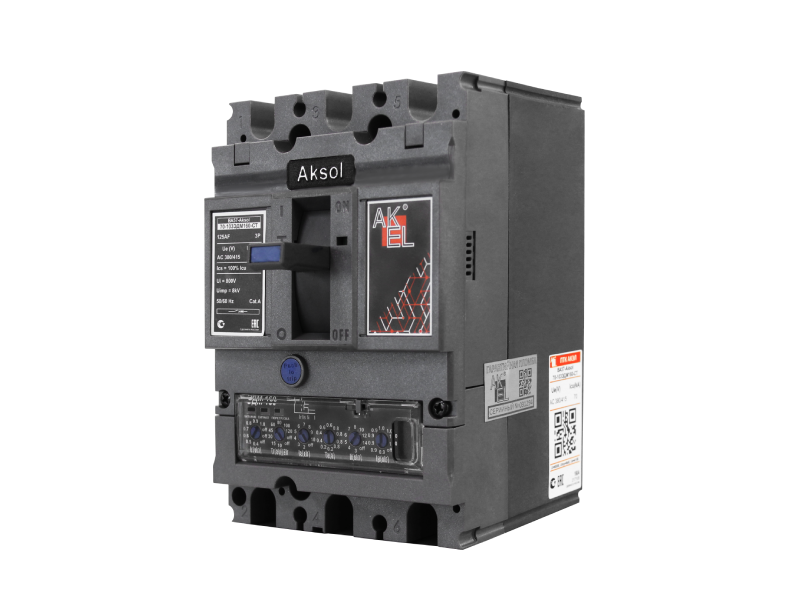

• 125AF / 160AF — компактные корпуса для токов от 10 до 160 А. Применяются в распределительных щитках, панелях управления, цепях освещения и электродвигателей малой мощности.

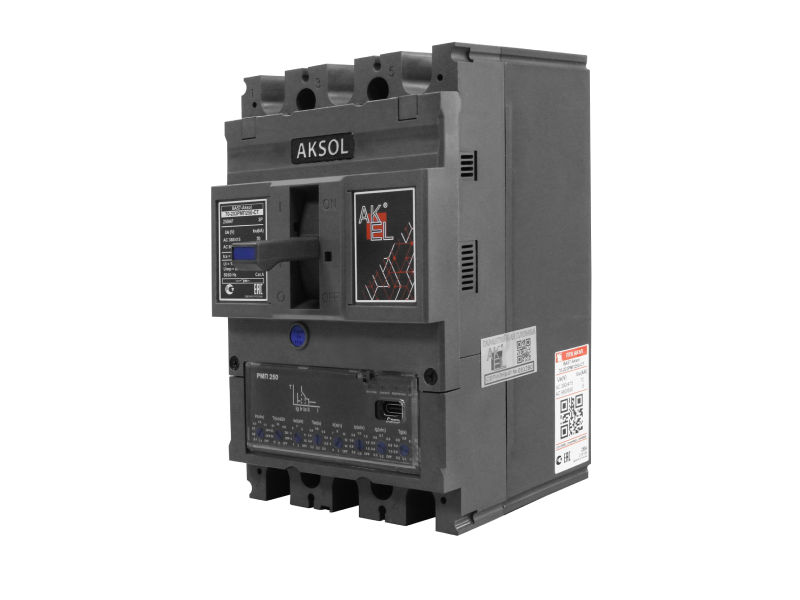

• 250AF — средний типоразмер для токов до 250 А. Используется для защиты мощных потребителей, вводных устройств небольших объектов.
• 250AF 690V – специальное исполнение корпуса для токов 250 А с отключающей способностью 55 кА или 80 кА при напряжении 690 V.

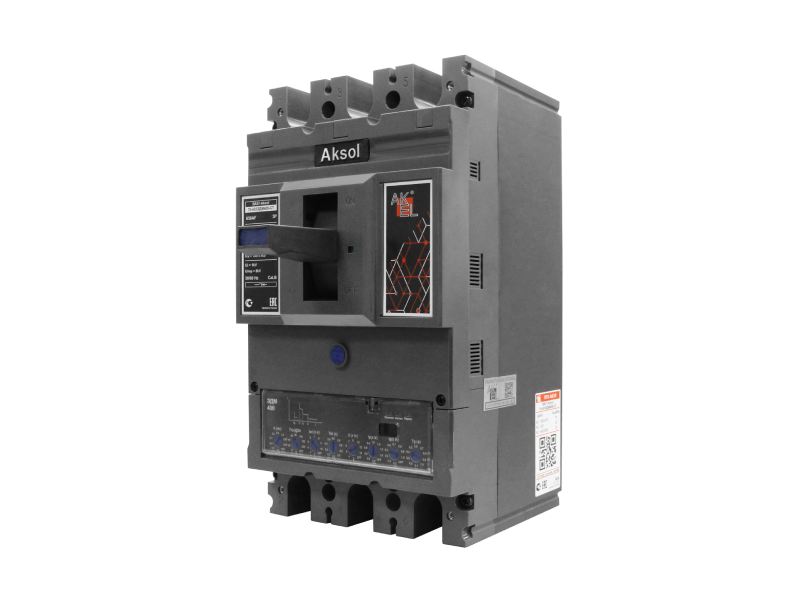

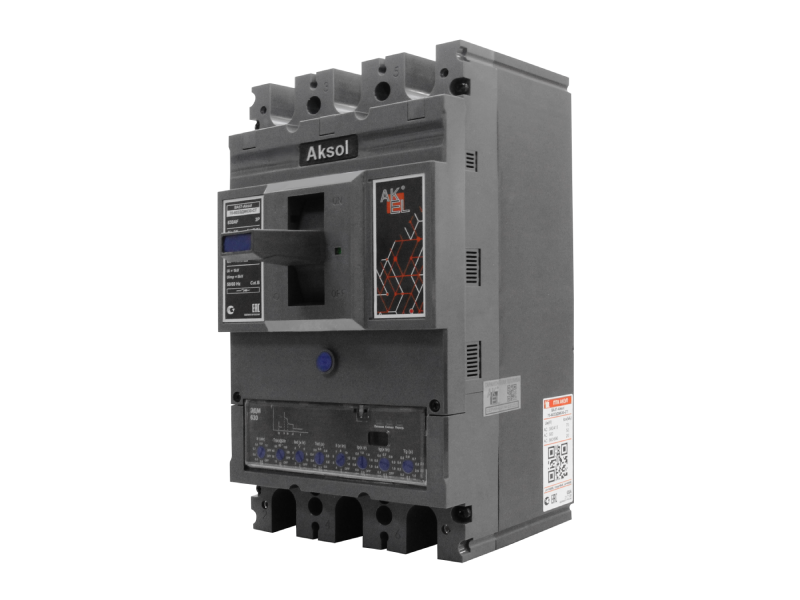

• 400AF / 630AF — типоразмер для токов до 630 А. Подходит для главных распределительных щитов, секционных выключателей, защиты трансформаторов и крупных электроприёмников.
• 630AF 690V - специальное исполнение корпуса для токов 630 А с отключающей способностью 55 кА или 80 кА при напряжении 690 V.

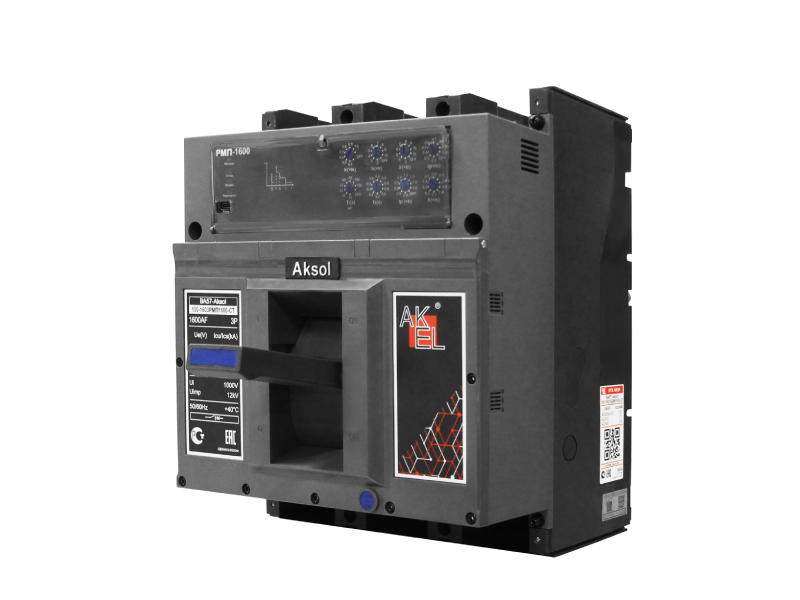

• 1600AF — максимальный типоразмер для токов до 1600 А. Применяется на вводах в распределительные устройства крупных промышленных объектов, в системах с высокой плотностью нагрузки.

Унификация корпусов внутри типоразмерного ряда упрощает проектирование шкафов и монтаж, а также позволяет сократить складские запасы благодаря взаимозаменяемости ряда компонентов.

Селективность и координация защит

Одним из ключевых преимуществ аппаратов ВА57-AKSOL является возможность обеспечения абсолютной селективности — то есть такой координации работы защит, при которой повреждённый участок сети отключается ближайшим к месту повреждения автоматом, а вышестоящие аппараты не срабатывают. Это достигается за счёт:

• настройки времятоковых характеристик расцепителей (регулируемая уставка по току и времени срабатывания);
• высокого разброса значений отключающей способности между ступенями защиты;
• использования токоограничивающих свойств аппаратов при коротких замыканиях.

Правильно выполненная координация защит от сверхтоков минимизирует время простоя электроустановки и ограничивает зону отключения только аварийным участком, что особенно важно для непрерывных технологических процессов.

Аксессуары и возможности конфигурации

Широкий ассортимент аксессуаров позволяет адаптировать выключатели серии ВА57-AKSOL под конкретные требования проекта без доработки конструкции:

• щитовой индикатор (для внешнего контроля работы оборудования);
• модуль передачи данных (для реализации связи по протоколу Modbus RTU);

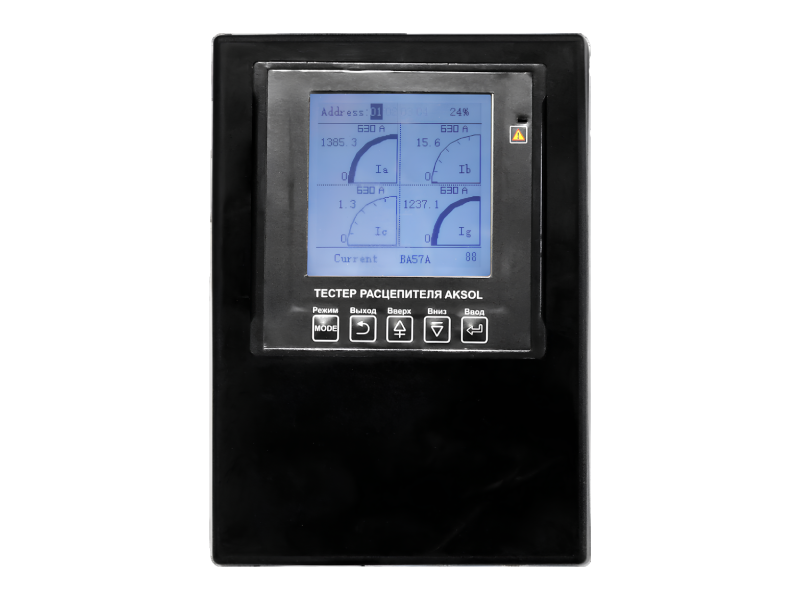

• тестер расцепителя (для имитации подачи токов/напряжений на расцепитель и подтверждения его корректной работоспособности, а также настройки);
• независимые расцепители (для дистанционного отключения);
• расцепители минимального и максимального напряжения;
• дополнительные контакты состояния (для сигнализации);
• моторные приводы (для автоматизации процессов включения/отключения);
• поворотные рукоятки и выносные приводы (для удобства управления при закрытых дверях шкафа);
• устройства блокировки (механическая блокировка от несанкционированного доступа);
• специализированные клеммы и шинопроводы для подключения.

Наличие данных опций позволяет решать любые производственные задачи: от простого ручного включения до полной интеграции в системы автоматизации и диспетчеризации.

Преимущества серии ВА57-AKSOL

Обобщая технические характеристики, можно выделить следующие преимущества аппаратов данной серии:

• Универсальность применения — благодаря широкому диапазону токов и напряжений (400/415 В и 690 В) аппараты могут использоваться в различных типах распределительных систем.
• Высокая отключающая способность (до 150 кА) обеспечивает надёжную работу в сетях с большими токами короткого замыкания, в том числе вблизи мощных трансформаторов.
• Специальные устройства 690 В аппараты с высокой отключающей способностью при напряжении 690 вольт.
• Гибкость настройки защит позволяет реализовать селективную и координационную защиту без усложнения схемы.
• Электронные аксессуары для удаленного управления, тестирования, настройки, контроля температур, передачи данных.
• Модульная конструкция и богатый набор аксессуаров сокращают время монтажа и пусконаладки, упрощают последующее обслуживание.
• Устойчивость к импульсным перенапряжениям (до 8 кВ) повышает надёжность аппаратов в условиях нестабильного питающего напряжения.

Автоматические выключатели в литом корпусе серии ВА57-AKSOL представляют собой современное и технически совершенное решение для построения распределительных сетей низкого напряжения. Сочетание высоких коммутационных параметров, широкого ряда номинальных токов, возможности настройки характеристик срабатывания и обширного списка дополнительных принадлежностей делает их оптимальным выбором для задач электроснабжения как небольших объектов, так и крупных промышленных предприятий. Применение данной серии позволяет обеспечить требуемый уровень селективности, надёжности и безопасности электроустановок, отвечающий актуальным требованиям нормативной документации.
